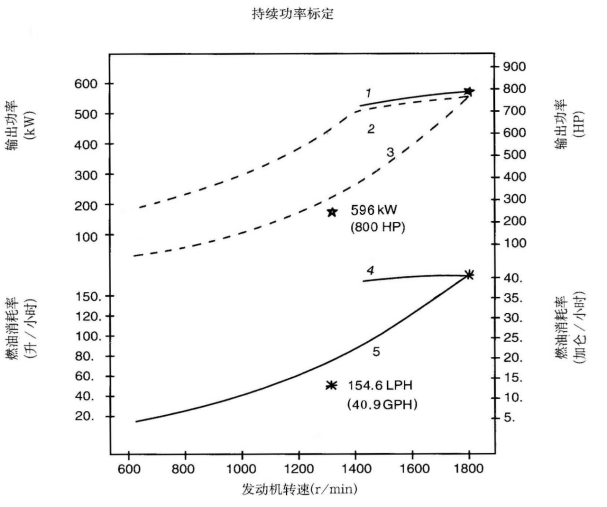

重慶康明斯 船用發動機性能曲線			發動機系列	D23
				發動機型號	KT38-M
	性能曲線號	M-6049-E	CPL號	0975	數據單號	DS-4983
排量：38升                                                                進氣方式：渦輪增壓   缸徑：159mm                                                            燃油系統：PT-VS   沖程：159mm                                                            最大功率kW(HP)：596(800)@1800r/min   缸數：12
標定條件：功率標定是基于ISO8665標準規定的條件：大氣壓力為100kPa (29.612英寸汞柱)，環境溫度為25℃(77°F)，相對濕度為30%。螺旋槳軸功率為按97%扣除齒輪箱損失后的凈功率。燃油消耗是基于使用比重為838.9g/l(7.001磅/加侖)，LHV為42780kJ/kW(18390Btu/lb)的35°API燃油。 1.  制動功率  kW(HP)                                                         4.  軸功率對應的燃油消耗 2.  扣除齒輪箱損失后的軸功率  kW(HP)                        5. 螺旋槳推進曲線對應的燃油消耗 3.  螺旋槳推進曲線 持續功率：這種功率標定的發動機允許在全負荷工況下連續不斷地使用。這種功率為ISO3046標準功率 * 對非LTA發動機，其燃油耗高1-3%。
	重慶康明斯 船用發動機性能參數			發動機系列	D23
				發動機型號	KT38-M
	性能曲線號	M-6049-E	CPL號	0975	數據單號	DS-4983

發動機一般參數 *

        發動機型號………………………………………………..                     KT38-M800

        功率標定…………………………………………………..                     持續功率

        額定功率/轉速………………………………..…kW/r/min                     542/1744

        最高空車轉速范圍…………………………………. r/min                     1962-2106

        怠速…………………………………………………. r/min                     575-650

        發動機扭矩……………………………………N·m(ft/lb)                    3165(2334)

        平均有效壓力………………………....………….kPa(PSI)                    1055(153)

        壓縮比………………………………………………………                    15.5

        活塞速度……………………………...……..…m/s(ft/min)                     9.5(1875)

        平均噪音（1米處）………………………………….dBA                       ——

        發火順序…………………………………………………...                     1R-6L-5R-2L-3R-4L

                                                                                                                           -6R-1L-2R-5L-4R-3L

燃油系統

        燃油消耗……………………………………….…l/h(GPH)                     154.6(40.9)

        燃油泵流量……………………………………… l/h(GPH)                     401(106)

        燃油壓力………………………………………….kPa(PSI)                     978(142)

發動機質量（干質量）

        發動機………………………………………………..kg(lb)                     3609(7950)

        熱交換器……………………………………………..kg(lb)                      +190(420)

進氣系統

        進氣歧管壓力………………………………mm.Hg(in.Hg)                      660(26)

        進氣流量………………………………………….l/s(CFM)                      800(1700)

        對環境的散熱量………………………………….kW/BTU                      78(4400)

        最低冷啟動溫度（無輔助裝置）…………………℃(°F)                     0(32)

排氣系統

        排氣流量…………………………………………. l/s(CFM)                     1990(4200)

        排氣溫度……………………………………………℃(°F)                       471(880)

冷卻系統

        對冷卻系統的散熱量…………………….…kW(BTU/min)                      510(29000)

        冷卻水流量………………………………...…..l/min(GPM)                      1513(400)

        海水流量……………………………………….l/min(GPM)                      756(200)

        帶熱交換器時壓力蓋值…………………….…….kPa(PSI)                      50(7)

安裝圖……………………………………………………………...                   3014097

l 額定工況下的參數，所有參數更改恕不另行通知。

	重慶康明斯發動機有限公司 船用發動機主要數據	發動機型號	KT/KTA38-M0/M1/M2
		數據單號	DS-4983

發動機主要數據                                                                                              公制（英制）

        形式………………………………………………………..            四沖程，60°V型，12缸

        缸徑×沖程………………………………………..mm(in.)              159(6.25) ×159(6.25)

        排量……………………………………………….….l(in.³)                   38 (2300)

        發動機質心距缸體前端面………………………..mm(in.)                    962.4(37.89)

        發動機質心在曲軸中心線上……………………..mm(in.)                    279(11.0)

發動機安裝

        缸體后端面允許的最大彎矩…………………N·m(lb-ft)                    6100(4500)

        直傳動允許的最大/最小靜態安裝角（前仰）……….…°                        0/8

        V型傳動允許的最大/最小靜態安裝角（前仰）……..…°                        3/8

燃油系統

        燃油泵允許的最大進油阻力（干凈濾芯）….mmHg(in.Hg)                    100(4)

        燃油泵允許的最大進油阻力（臟濾芯）…….mmHg(in.Hg)                    200(8)

        燃油泵允許的最大回油阻力………………….mmHg(in.Hg)                    100(4)

排氣系統

        允許的最大排氣背壓………………………….mmHg(in.Hg)                     75(3)

進氣系統

        允許的最大進氣阻力—干凈/臟濾芯……..mmH₂O(in. H₂O)              380/635(15/25)

        允許的最大進氣溫升……………………………...…℃(°F)                    17(30)

潤滑系統

        機油壓力

                怠速時最低值………………………………….kPa(PSI)                   140(20)

                使用轉速時…………………………………….kPa(PSI)              310-483(45-70)

        最高機油溫度………………………………………. .℃(°F)                   121(250)

        機油盤容量（淺油盤）高/低…………………………..l(gal)               114/87(30/23)

        機油盤容量（深油盤）高/低…………………………..l(gal)               185/129(49/34)

        潤滑系統的總容量（淺油盤，不包括旁通濾清器）...l(gal)                  124 (32.8)

        潤滑系統的總容量（深油盤，不包括旁通濾清器）...l(gal)                  196 (51.8)

        旁通濾清器機油容量（2-LF777）…………………….l(gal)                    4.5(1.2)

        機油盤最大運轉角度

                前上/前下/左右………………………………………...°                   30/30/30

冷卻系統

        冷卻系統總容量



	重慶康明斯發動機有限公司 船用發動機主要數據	發動機型號	KT/KTA38-M0/M1/M2
		數據單號	DS-4983



                 發動機……….……………………………………l(gal)                         118(31.5)

                 帶熱交換器……………………………...………. l(gal)                         196(51.5)

        冷卻系統外部最大壓力損失…………………………..l(gal)                             35(5)

        冷卻水最大靜壓力……………………………………..l(gal)                           103(15)

        節溫器溫度調節范圍……………………………...…℃(°F)                     80-90(175-195)

        冷卻水最高溫度……………………………………...℃(°F)                          96(205)

        冷卻水最小膨脹空間…………………………...….%總容量                               5

        冷卻水最小補充容量 …………………………………..l(gal)                         23.6(6.3)

        最大海水壓力……………………………………….kPa(PSI)                          103(15)

        海水泵最大進口阻力………………………….mmHg(in.Hg)                          250(10)

        海水泵最大吸程………………………………………...m(ft)                           4.6(15)

電氣系統

         蓄電池最小推薦容量

                 -18℃(°F)以上的寒帶地區……………..………..A·h                            400

                 -32℃(°F)以上的溫帶地區……………..………..A·h                            300

         起動電路允許的最大電阻………………………………...W                           0.002

         電路圖號……………………………………………………..                         3074324

	重慶康明斯 船用發動機性能曲線			發動機系列	D23
				發動機型號	KTA38-M0
	性能曲線號	M-6219	CPL號	2166	數據單號	DS-4983
排量：38升                                                                進氣方式：增壓中冷   缸徑：159mm                                                            燃油系統：PT-VS   沖程：159mm                                                            最大功率kW(HP)：633(850)@1800r/min   缸數：12
標定條件：功率標定是基于ISO8665標準規定的條件：大氣壓力為100kPa (29.612英寸汞柱)，環境溫度為25℃(77°F)，相對濕度為30%。螺旋槳軸功率為按97%扣除齒輪箱損失后的凈功率。燃油消耗是基于使用比重為838.9g/l(7.001磅/加侖)，LHV為42780kJ/kW(18390Btu/lb)的35°API燃油。 1.  制動功率  kW(HP)                                                         4.  軸功率對應的燃油消耗 2.  扣除齒輪箱損失后的軸功率  kW(HP)                        5. 螺旋槳推進曲線對應的燃油消耗 3.  螺旋槳推進曲線 持續功率：這種功率標定的發動機允許在全負荷工況下連續不斷地使用。這種功率為ISO3046標準功率 * 對非LTA發動機，其燃油耗高1-3%。
	重慶康明斯 船用發動機性能參數			發動機系列	D23
				發動機型號	KTA38-M0
	性能曲線號	M-6219	CPL號	2166	數據單號	DS-4983

發動機一般參數 *

        發動機型號………………………………………………..                     KTA38-M850

        功率標定…………………………………………………..                     持續功率

        額定功率/轉速………………………………..…kW/r/min                     576/1744

        最高空車轉速范圍…………………………………. r/min                     1962-2106

        怠速…………………………………………………. r/min                     575-650

        發動機扭矩……………………………………N·m(ft/lb)                    3364(2480)

        平均有效壓力………………………....………….kPa(PSI)                    1115(162)

        壓縮比………………………………………………………                    13.9

        活塞速度……………………………...……..…m/s(ft/min)                     9.5(1875)

        平均噪音（1米處）………………………………….dBA                      103

        發火順序…………………………………………………...                     1R-6L-5R-2L-3R-4L

                                                                                                                           -6R-1L-2R-5L-4R-3L

燃油系統

        燃油消耗……………………………………….…l/h(GPH)                     156.3(41.3)

        燃油泵流量……………………………………… l/h(GPH)                     291(77)

        燃油壓力………………………………………….kPa(PSI)                     916(133)

發動機質量（干質量）

        發動機………………………………………………..kg(lb)                     3723(8200)

        熱交換器……………………………………………..kg(lb)                      +190(420)

進氣系統

        進氣歧管壓力………………………………mm.Hg(in.Hg)                      826(32.5)

        進氣流量………………………………………….l/s(CFM)                      992(2100)

        對環境的散熱量………………………………….kW/BTU                      52(3000)

        最低冷啟動溫度（無輔助裝置）…………………℃(°F)                     4(40)

排氣系統

        排氣流量…………………………………………. l/s(CFM)                     2072(4400)

        排氣溫度……………………………………………℃(°F)                       393(740)

冷卻系統

        對冷卻系統的散熱量…………………….…kW(BTU/min)                      325(18540)

        冷卻水流量………………………………...…..l/min(GPM)                      1175(310)

        海水流量……………………………………….l/min(GPM)                      397(105)

        帶熱交換器時壓力蓋值…………………….…….kPa(PSI)                      107(15)

安裝圖……………………………………………………………...                   3626408

l 額定工況下的參數，所有參數更改恕不另行通知。

	重慶康明斯發動機有限公司 船用發動機主要數據	發動機型號	KT/KTA38-M0/M1/M2
		數據單號	DS-4983

發動機主要數據                                                                                              公制（英制）

        形式………………………………………………………..            四沖程，60°V型，12缸

        缸徑×沖程………………………………………..mm(in.)              159(6.25) ×159(6.25)

        排量……………………………………………….….l(in.³)                   38 (2300)

        發動機質心距缸體前端面………………………..mm(in.)                    962.4(37.89)

        發動機質心在曲軸中心線上……………………..mm(in.)                    279(11.0)

發動機安裝

        缸體后端面允許的最大彎矩…………………N·m(lb-ft)                    6100(4500)

        直傳動允許的最大/最小靜態安裝角（前仰）……….…°                        0/8

        V型傳動允許的最大/最小靜態安裝角（前仰）……..…°                        3/8

燃油系統

        燃油泵允許的最大進油阻力（干凈濾芯）….mmHg(in.Hg)                    100(4)

        燃油泵允許的最大進油阻力（臟濾芯）…….mmHg(in.Hg)                    200(8)

        燃油泵允許的最大回油阻力………………….mmHg(in.Hg)                    100(4)

排氣系統

        允許的最大排氣背壓………………………….mmHg(in.Hg)                     75(3)

進氣系統

        允許的最大進氣阻力—干凈/臟濾芯……..mmH₂O(in. H₂O)              380/635(15/25)

        允許的最大進氣溫升……………………………...…℃(°F)                    17(30)

潤滑系統

        機油壓力

                怠速時最低值………………………………….kPa(PSI)                   140(20)

                使用轉速時…………………………………….kPa(PSI)              310-483(45-70)

        最高機油溫度………………………………………. ℃(°F)                   121(250)

        機油盤容量（淺油盤）高/低…………………………..l(gal)               114/87(30/23)

        機油盤容量（深油盤）高/低…………………………..l(gal)               185/129(49/34)

        潤滑系統的總容量（淺油盤，不包括旁通濾清器）...l(gal)                  124 (32.8)

        潤滑系統的總容量（深油盤，不包括旁通濾清器）...l(gal)                  196 (51.8)

        旁通濾清器機油容量（2-LF777）…………………….l(gal)                    4.5(1.2)

        機油盤最大運轉角度

                前上/前下/左右………………………………………...°                   30/30/30

冷卻系統

        冷卻系統總容量

                發動機……….…………………………………… l(gal)                     118(31.5)

                帶熱交換器………………………………………. l(gal)                     196(51.5)

	重慶康明斯發動機有限公司 船用發動機主要數據	發動機型號	KT/KTA38-M0/M1/M2
		數據單號	DS-4983



        冷卻系統外部最大壓力損失…………………………..l(gal)                             35(5)

        冷卻水最大靜壓力……………………………………..l(gal)                           103(15)

        節溫器溫度調節范圍……………………………...…℃(°F)                     80-90(175-195)

        冷卻水最高溫度……………………………………...℃(°F)                          96(205)

        冷卻水最小膨脹空間…………………………...….%總容量                               5

        冷卻水最小補充容量 …………………………………..l(gal)                          23.6(6.3)

        最大海水壓力……………………………………….kPa(PSI)                          103(15)

        海水泵最大進口阻力………………………….mmHg(in.Hg)                          250(10)

        海水泵最大吸程………………………………………...m(ft)                           4.6(15)

電氣系統

         蓄電池最小推薦容量

                 -18℃(°F)以上的寒帶地區……………..………..A·h                            400

                 -32℃(°F)以上的溫帶地區……………..………..A·h                            300

         起動電路允許的最大電阻………………………………...W                           0.002

         電路圖號……………………………………………………..                         3074324
