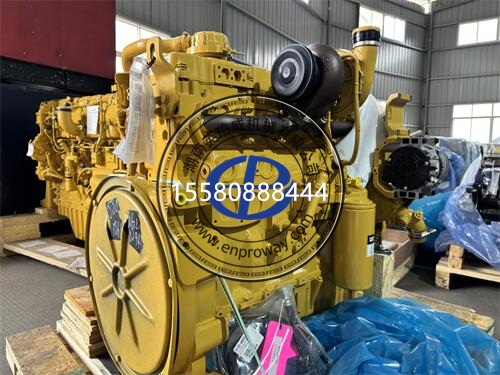

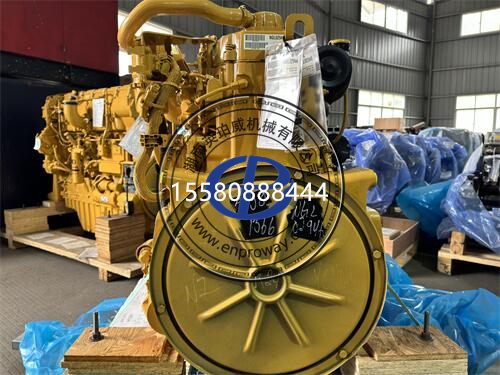

一、故障排查核心流程
（一）初步診斷：六步快速檢查法
故障碼讀取
使用CatET診斷工具連接ECM（電子控制模塊），讀取實時故障碼（DTC）及歷史記錄。重點關注P0087（燃油軌壓力過低）、P0201-P0206（各缸噴油器故障）等高頻代碼。
操作要點：
確保診斷工具版本為V22.0以上，支持C9.3ACERT™系統協議。
記錄故障碼出現時的發動機轉速、負荷及環境溫度，輔助判斷間歇性故障。
燃油系統基礎檢查
檢查燃油箱液位及含水量（使用專用試紙檢測，含水量＞0.5%需排空燃油）。
測試燃油泵輸出壓力：怠速時軌壓應≥1200bar，全負荷時≥1800bar（C9.3B型號需達2000bar）。
拆卸燃油濾清器，觀察濾芯表面雜質類型：金屬碎屑提示高壓泵磨損，膠質沉積物提示燃油品質問題。
進氣與增壓系統檢測
檢查空氣濾清器壓降（正常＜25mbar），堵塞時更換濾芯并清潔進氣管路。
使用氣壓表測試渦輪增壓器增壓壓力：怠速時≥0.15bar，全負荷時≥0.35bar（海拔每升高1000米，壓力下降約10%）。
聽診增壓器運轉噪聲：若出現金屬摩擦聲，需拆解檢查軸承及葉輪磨損情況。
電氣系統狀態確認
測量蓄電池電壓：啟動前≥24V，啟動時≥22V，低于閾值需檢查充電系統或更換電池。
檢查ECM供電線路：重點排查針腳C1-1（+24V）、C1-2（接地區）的接觸電阻（應＜0.5Ω）。
測試傳感器信號：使用萬用表檢測進氣溫度傳感器（20℃時電阻2.5kΩ）、軌壓傳感器（怠速輸出電壓0.5-1.0V）。
機械部件目視檢查
檢查正時皮帶張緊度：用拇指按壓皮帶中部，撓度應≤10mm，過松需調整張緊輪。
觀察排氣管排煙顏色：黑煙提示燃燒不良（檢查噴油器），藍煙提示機油進入燃燒室（檢查活塞環或渦輪密封）。
觸診缸蓋溫度：各缸溫差應＜15℃，溫差過大可能為噴油器故障或氣缸密封性問題。
維護記錄與工況分析
查閱保養記錄：若未按時更換燃油濾清器（建議500小時），優先排查濾芯堵塞。
分析作業環境：高粉塵工況需重點檢查空氣濾清器及中冷器；寒冷地區需排查燃油抗凝劑添加情況。
（二）系統級診斷：四大核心模塊深度檢測
1.燃油噴射系統
噴油器測試
使用CatET執行"InjectorSolenoidTest"，逐個激活噴油器，正常響應為清晰卡嗒聲，無響應或異常聲音需更換。
密封測試：在靜態壓力下（100bar），噴油器每分鐘滴漏應≤2滴，超量提示針閥磨損。
開啟壓力校準：使用專用校驗臺調整噴油器開啟壓力至180±5bar，偏差＞10%需更換彈簧組件。
高壓泵性能驗證
斷開噴油器回油管，啟動發動機觀察回油量：單缸回油應＜50ml/min，超量提示柱塞副磨損。
泵體泄漏檢測：在停機狀態下，使用手動油泵建立50bar壓力，保持5分鐘壓力下降應＜5bar，否則需更換高壓泵。
2.渦輪增壓系統
增壓壓力異常排查
壓力不足：檢查渦輪進氣管道密封性（可使用煙霧測試儀），葉輪積碳可通過超聲波清洗恢復效率。
壓力過高：檢查廢氣旁通閥執行器行程（標準12-15mm），卡滯需更換電磁閥。
增壓器異響處理
拆解增壓器，測量浮動軸承徑向間隙（標準0.08-0.12mm），超差需成套更換軸承及密封環。
潤滑檢查：檢測增壓器進油口油壓（怠速≥0.15MPa），過低需排查機油泵或油路堵塞。
3.電子控制系統
ECM軟件更新
通過CatET下載最新校準文件（2025年版本號：C9.3-25.0.1），解決已知的噴油正時控制邏輯缺陷。
參數重置：執行"ECMConfiguration"重置自適應學習值，恢復初始控制策略。
傳感器信號模擬
使用CatET模擬進氣壓力傳感器信號：輸入100kPa（標準大氣壓）時，ECM應顯示100±2kPa，偏差超范圍需更換傳感器。
4.機械傳動系統
氣門間隙調整
冷機狀態下，進氣門間隙調整為0.30mm，排氣門0.35mm（使用塞尺逐缸檢查）。
正時鏈條檢查：測量鏈條伸長量（標準≤20mm/m），超差需更換鏈條及張緊器。
氣缸壓力測試
使用氣缸壓力表檢測壓縮壓力：標準值3.5-4.0MPa，單缸偏差應＜10%，過低需檢查氣門密封或活塞環磨損。

二、典型故障解決方案
（一）啟動困難
1.低壓油路氣阻
排查步驟：
松開燃油濾清器放氣螺釘，使用手油泵泵油至無氣泡排出。
檢查油箱至輸油泵管路密封性，重點排查橡膠軟管老化及接頭松動。
修復方案：
更換老化軟管，使用專用卡箍（扭矩25±2N・m）固定。
加裝燃油預濾器（建議使用Caterpillar280-7589型號），增強氣液分離能力。
2.噴油器電磁閥故障
排查步驟：
使用CatET執行"InjectorSolenoidTest"，記錄各缸響應狀態。
測量電磁閥電阻（標準1.5±0.2Ω），無窮大或短路需更換。
修復方案：
更換故障噴油器后，需通過CatET寫入新噴油器代碼（位置：InjectorTrimFile）。
同步檢查高壓泵出油閥密封性，防止燃油回流導致啟動困難。
（二）動力不足
1.渦輪增壓器效率下降
排查步驟：
檢查增壓器壓氣機葉輪積碳程度，使用內窺鏡觀察葉片磨損情況。
測量中冷器進出口溫差（標準15-20℃），溫差過大提示內部堵塞。
修復方案：
拆解增壓器，使用化學清洗劑（如Cat1R-0750）清除積碳，磨損超標的葉輪需更換。
沖洗中冷器內部，必要時更換芯體（建議使用原廠247-5632型號）。
2.燃油噴射正時偏移
排查步驟：
使用CatET讀取當前噴油提前角（標準值：18°CABTDC），偏差＞±2°需調整。
檢查曲軸位置傳感器間隙（標準0.8-1.2mm），異常需重新安裝。
修復方案：
通過CatET執行"TimingCalibration"功能，重新匹配正時信號。
若調整無效，需檢查正時鏈條伸長量，超差時更換鏈條及鏈輪。
（三）異常振動與噪聲
1.氣門異響
排查步驟：
聽診氣門室蓋，怠速時應聽到均勻的"嗒嗒"聲，異響頻率異常提示間隙問題。
使用塞尺檢查氣門間隙，超出標準范圍（進氣0.30mm/排氣0.35mm）需調整。
修復方案：
調整間隙后，啟動發動機運行10分鐘，再次復檢確保數值穩定。
若間隙頻繁變化，需檢查搖臂軸襯套磨損（標準間隙0.05-0.10mm），超差更換搖臂總成。
2.活塞敲缸
排查步驟：
冷啟動時異響明顯，水溫升至80℃后減弱，提示活塞與缸套間隙過大。
測量氣缸內徑（標準117mm），橢圓度＞0.05mm需鏜缸并更換加大活塞。
修復方案：
鏜缸后需珩磨處理（粗糙度Ra0.8-1.6μm），確?；钊h貼合度。
更換活塞時，需成對更換活塞環（使用Cat1P-7325套裝），并檢查活塞銷間隙。

三、預防性維護關鍵措施
（一）燃油系統保養
燃油品質管理
強制使用硫含量＜10ppm的清潔柴油，每月檢測燃油箱底部水分（使用Cat4P-2280檢測儀）。
每250小時排放油水分離器積水，每500小時更換次級濾清器（建議使用Cat1R-0750）。
高壓部件保護
避免頻繁冷啟動，啟動前預熱至40℃以上（使用冷卻液預熱器）。
停機前怠速運行3-5分鐘，防止增壓器軸承結焦。
（二）電子系統維護
ECM防護
定期清潔ECM散熱孔，防止灰塵堆積導致過熱（建議每200小時使用壓縮空氣吹掃）。
檢查ECM接地區線電阻（應＜0.1Ω），氧化時需打磨接線端子并涂抹導電膏。
傳感器校準
每2000小時使用CatET執行"SensorCalibration"，重點校準軌壓傳感器及進氣溫度傳感器。
避免在傳感器線束附近進行焊接作業，防止電磁干擾損壞芯片。
（三）機械系統強化
渦輪增壓器維護
每1000小時檢查增壓器浮動軸承間隙，超標時更換整套軸承組件（Cat2P-4321）。
定期清潔渦輪進氣管道，防止積碳影響增壓響應（建議使用核桃砂噴砂工藝）。
正時系統檢查
每3000小時檢查正時鏈條伸長量，超差時更換鏈條、鏈輪及張緊器（Cat3P-8765套件）。
安裝正時鏈條時，需使用專用工具（CatJ-42067）確保鏈輪標記對齊。
四、專業維修工具與資源
（一）核心診斷設備
CatET診斷儀
版本要求：V22.0以上，支持C9.3ACERT™系統協議。
功能：讀取/清除故障碼、執行主動測試、校準傳感器及噴油器參數。
燃油系統測試臺
型號：Cat4P-3456，可模擬1600-2000bar高壓環境，測試噴油器噴霧形態及開啟壓力。
氣缸壓力測試儀
規格：量程0-10MPa，精度±0.5%，帶溫度補償功能，適用于冷/熱機測試。
（二）官方技術支持
維修手冊獲取
訪問Caterpillar官方服務網站，輸入設備序列號下載最新版《C9.3柴油機故障診斷手冊》（文件編號：SEBU6273-12）。
遠程診斷服務
訂閱CatRemoteTroubleshoot服務，通過衛星通信實時傳輸ECM數據，專家團隊在線指導故障排除。

五、典型案例解析
案例1：C9.3B發動機怠速抖動
故障現象：怠速時發動機劇烈抖動，加速正常。
排查過程：
使用CatET讀取故障碼：P0203（3缸噴油器故障）。
執行"InjectorSolenoidTest"發現3缸無響應，測量電磁閥電阻無窮大。
拆解噴油器發現針閥卡滯，回油管內有金屬碎屑。
故障原因：高壓泵柱塞磨損，金屬顆粒進入噴油器導致卡滯。
解決方案：
更換3缸噴油器（Cat1R-0750）及高壓泵（Cat2P-4321）。
清洗燃油管路及燃油箱，更換次級濾清器。
通過CatET寫入新噴油器代碼，重置ECM自適應值。
改進措施：加裝燃油預濾器（Cat3P-8765），縮短燃油濾清器更換周期至300小時。
案例2：C9.3發動機功率驟降
故障現象：全負荷作業時功率突然下降50%，伴隨黑煙。
排查過程：
讀取故障碼：P0087（燃油軌壓力過低）。
測試燃油泵輸出壓力：怠速1100bar，全負荷1500bar（標準1800bar）。
檢查燃油濾清器堵塞嚴重，濾芯表面有膠質沉積物。
故障原因：長期使用劣質燃油導致高壓泵磨損，濾清器堵塞加劇供油不足。
解決方案：
更換高壓泵、燃油濾清器及燃油箱排空清洗。
檢測噴油器開啟壓力，發現4缸異常，更換該缸噴油器。
建議用戶使用指定加油站燃油，并添加燃油清潔劑（Cat4P-2280）。
改進措施：每季度進行燃油品質檢測，安裝燃油水分傳感器（Cat5P-3456）實時監測。
結語：系統化維護與精準診斷
卡特彼勒C9.3柴油機的故障排查需遵循"先電子后機械、先外圍后內部"的原則，充分利用CatET等專業工具進行數據驅動的診斷。通過建立預防性維護計劃（如500小時標準保養周期）、嚴格執行燃油品質管理，并結合官方技術資源，可顯著降低故障發生率，延長發動機使用壽命。對于復雜故障，建議通過Cat遠程診斷服務獲取實時支持，確保維修的準確性和效率。只有將先進診斷技術與精細化維護相結合，才能最大限度發揮C9.3柴油機的可靠性與經濟性優勢。
