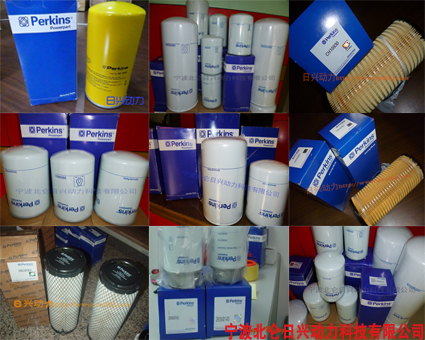

英國珀金斯與威爾信柴油發電機組濾清對應表

作用：
　　英國珀金斯柴油發動機機油濾清器位于發動機潤滑系統中。它的上游是機油泵，下游是發動機中需要潤滑的各零部件。其作用是對來自油底殼的機油中有害雜質進行濾除，以潔凈的機油供給曲軸、連桿、凸輪軸、增壓器、活塞環等運動副，起到潤滑、冷卻、清洗作用，從而延長這些零部件的壽命。
　　種類：
　　英國珀金斯柴油發動機機油濾清器按結構分有可換式、旋裝式、離心式；按在系統中的布置可分為全流式、分流式。機油濾清器所使用的過濾材料有濾紙、毛氈、金屬網、非織造布等。八十年代以前，國發動機使用的機油濾清器多為可換式。此種結構的濾清器是將濾芯及其它零件，如彈簧、密封圈等放入一個金屬外殼內，通過拉桿將外殼濾芯等與一個金屬濾座連接固定。它的好處是使用成本低，只需定期保養更換濾芯即可。不足之處在于密封點過多，保養更換濾芯可能漏裝零件，容易造成漏洞，而且更換費事。自八十年代初期，蚌埠濾清器總廠，在國內首家從意大利引進旋裝式濾清器生產線以來，旋裝式濾清器逐步為國內主機廠認可選用。此種濾清器的特點是內部設有止回閥、旁通閥、密封點只有一個，整體更換，大大提高了密封性，且易于更換，其濾芯材料多采用進口濾紙，因此過濾效率高，流量阻力小，壽命長。現國內轎車全部采用此種結構形式的機油濾清器，絕大部分微型車以及大、中、小型客車，輕型、中型載貨車以及部分重型載貨車和農用車都采用了旋裝式機油濾清器。 　　離心式機油濾清器有一個轉子套在一支軸上，并有兩個噴射方向相反的噴嘴，當油進入轉子從噴嘴上出來時，轉子便飛快地轉動，使轉子體內的油得到清潔，油中的雜質被離心甩到轉子內壁上，噴嘴出來的油流回到油底殼。離心式機油濾器的特點是性能穩定，結構可*，沒有需要更換的濾芯，只要定期拆卸轉子，清潔沉積在轉子壁上的污垢又可重新使用。其壽命可與發動機等同。它的不足在于結構復雜，價格較高、笨重等，對使用人員有較高的技術要求。 　　全流式機油濾清器，如前所述可換式、旋裝式、分流離心式等，對進入系統的全部機油進行過濾。分流式濾清器只過濾機油泵供油量的5%-10%的機油。分流式機油濾清器都是精濾器，它一般與全流式聯用。小功率的發動機大多只采用全流式濾清器，功率較大的柴油機多采用全流加分流過濾裝置。

　　機油濾清器對濾紙有什么要求
　　機油濾清器對濾紙的要求比空氣濾清器更高，主要因為機油的溫度變化從0到300度不等，在劇烈的溫度驟變下，機油的濃度也發生相應改變，這會影響到機油的過濾流量。優質機油濾清器的濾紙能夠在劇烈的溫度變化下，過濾雜質，保證足夠流量。
　　潤滑系統中不同種類的機油濾清器的作用
　　潤滑系統中機油濾清器為了使?jié)櫥涤土鲿惩o阻，避免雜質刮傷、拉毛零件表面，機油在送到摩擦表面前，必須經過嚴格地濾清。為達到擲意的濾清效果，又不使油路阻力增大，一般把粗濾器與主油道串聯，細濾器與主油道并聯。

1、浮子式機油集濾器，為使機油泵很好地工作，必須把潤滑油中的大顆粒雜質在進入機油泵之前除掉，這個任務由集濾器承擔。它聯接在機油泵進油口，機油泵工作時，機油從罩子與浮子間的狹縫被吸入，通過濾網濾去粗大的雜質后、經焊在浮子上的油管進入機油泵。當濾網被淤塞時，進油管的吸力增大，克服濾網的強力而使壞口離開罩，機油便不經濾網而直接從環口進入吸油管。 　　

2、粗濾器串聯在機油泵和主油道之間，故又稱之為全流式濾清器，用來清除機油中較大的雜質。目前國內外使用較普遍的是紙質濾清器。主要由上蓋、外殼、紙濾芯及旁通閥等組成。當發動機工作時，帶有壓力的潤滑油送入濾芯周圍入濾芯周圍的空腔內，油中較大的雜質被紙濾芯擋住，而干凈的潤滑油進入濾芯的內腔，然后經出油口進入氣缸體的主油道。

3、細濾器：其作用是濾掉潤滑油中更小的雜質，通常與主油道并聯，有離心式和紙板式兩種。

4、離心式細濾器的結構：空心的轉軸固定在外殼上，轉子體及端套連成一體，座落在止推軸承上，可繞轉子軸自由轉動。壓緊螺母將轉子蓋與轉子體緊固在一起，上面用彈簧壓緊，以限制轉子軸向移動，轉子下面裝有兩個互成反向的噴嘴。發動機運轉時，從機油泵泵出機油的一小部分，經油口進入濾清器。當油壓低于9s千帕時，進油限壓閥關閉，細濾器不起作用。當油壓超過98千帕、限壓閥逐漸開啟，機油經轉子軸中心孔， 自出油孔下噴出。隨后又經油孔進入轉子體，并從兩個噴嘴噴出，于是噴射反作用力即推動轉手旋轉。當油壓升到294千帕時，轉子的轉速可達5000r/min以上，轉子內腔潤滑油中的雜質的比重比潤滑油的大，在旋轉離心力的作用下，被拋向轉子壁，并附蓋在壁上。中心處干凈的潤滑油，從中心進入兩噴嘴，不斷地向外噴射，噴出的潤滑油流回下曲軸箱。
　　

作用：
　　其作用是濾除發動機燃油氣系統中的有害顆粒和水份，以保護油泵油嘴、缸套、活塞環等，減少磨損，避免堵塞。 把含在燃油中的氧化鐵、粉塵等固體雜物除去，防止燃油系統堵塞（特別是噴油嘴）。減少機械磨損，確保發動機穩定運行，提高可靠性。即使柴油在加入柴油機油箱前經過了沉淀和過濾，是清潔的，但是在加油過程中，由于加油工具、加油環境、油箱口不清潔等因素仍會使柴油污染，而且在柴油機運轉過程中，由于燃油系統中沉積的雜質、空氣中懸浮的沉埃，也會使柴油污染，因此車上的柴油濾清器是必不可少的，何況柴油在加入油箱前并不一定是真正清潔的。
　　種類：
　　英國珀金斯柴油發動機燃油濾清器有柴油濾清器、汽油濾清器和天然氣濾清器三類。柴油濾清器的結構大致與機油濾清器相同，有可換式和旋裝式兩種。但其承受的工作壓力和耐油溫要求較機油濾清器低得多，而其過濾效率的要求卻比機油濾清器高得多。柴油濾清器的濾芯多采用濾紙，也有采用毛氈或高分子材料的。柴油濾清器除過濾柴油中的機械雜質外，還有一個重要的功能就是濾水，為實現較高分離效率，目前多采用兩級式過濾方式，一級為油水分離器，一級為柴油精濾器。水的存在對于柴油機供油系統危害極大，銹蝕、磨損、卡死甚至會惡化柴油的燃燒過程。柴油濾清系統的除水方式在機械燃油系統主要是沉淀，到國三以上排放時代，柴油發動機多采用高壓共軌燃油系統，除水方式多采用濾紙。目前滿足國三以上排放發動機要求的水分離器多為外企企業生產，如博世（BOSCH），曼胡（Mann-Hummel），帕克（Parker），國內品牌有達菲特（DIFITE）。 　　汽油濾清器有化油器式和電噴式之分，使用化油器的汽油發動機，汽油濾清器位于輸油泵進口一側，工作壓力較小，一般采用尼龍外殼，電噴式發動機的汽油濾清器位于輸油泵的出口一側，工作壓力較高，通常采用金屬外殼。汽油濾清器的濾芯多采用濾紙，也有使用尼龍布、高分子材料的。
　　

工作原理：
　　英國珀金斯柴油發動機燃油濾清器是串聯在然油泵和節流閥體進油口之間的管路上。 燃油濾清器的作用，是把含在燃油中的氧化鐵、粉塵等固體雜物除去，防止燃油系統堵塞（特別是噴油嘴）。減少機械磨損，確保發動機穩定運行，提高可靠性。燃油器的結構是一個鋁殼和一個內有不銹剛的支架組成，在支架上裝有高效濾紙片組成，濾紙片成菊花形，以增大流通面積。電噴濾清器不能與化油濾清器通用。因為電噴濾清器經常承受200—300KPA的燃油壓力，因此該濾清器耐壓強度一般要求達到500KPA以上，而化油濾清器則沒有必要達到如此高的壓力。
　　柴油濾清器怎么樣濾除雜質
　　柴油濾清器的結構大致與機油濾清器相同，有可換式和旋裝式兩種。但其承受的工作壓力和耐油溫要求較機油濾清器低得多，而其過濾效率的要求卻比機油濾清器高得多。柴油濾清器的濾芯多采用濾紙，也有采用毛氈或高分子材料的。柴油濾清器除過濾柴油中的機械雜質外，還有一個重要的功能就是濾水。水的存在對于柴油機供油系統危害極大，銹蝕、磨損、損傷汽缸活塞環甚至會產生拉缸現象還能夠惡化柴油的燃燒過程。柴油濾清系統根據液體密度的不同通過流體流向控制技術，對水分進行分離達到過濾水分的效果[2]。
　

濾清器相關行業標準
　　JB-T 5088-1991 旋裝式機油濾清器 技術條件GB 2783-81 分流離心式機油濾清器總成技術條件GB 10825-89 柴油機 柴油濾清器試驗方法GB 2781-81 分流離心式機油濾清器參數系列CB 1398-2008 艦船用滑油、燃油濾清器規范QC/T 230-1997 摩托車和輕便摩托車空氣濾清器技術條件QC/T 48-1992 汽車汽油濾清ISO 5011 內燃機和空氣壓縮機用進氣空氣濾清器——性能試驗，值得一提的是，目前國內采用的國家標準已無法滿足國三以上排放柴油發動機的需求，所以高性能柴油濾清器的檢測標準急需更新修訂，目前多采用國外標準。 　　[3]
　　劣質濾清器對珀金斯柴油發動機的影響
　　1.使用低價格的濾紙制作濾芯，因其濾紙孔徑大、均勻性差、過濾效率低，不能將對發動機有害的雜質進行有效濾除，造成發動機早期磨損。 　　

2.使用低質膠粘劑，而且用量極少，既不耐油，又不能牢固粘接，造成濾芯粘接處短路；或濾芯接縫處使用訂書釘連接，無法密封而短路，使大量有害雜質進入發動機，消減發動機壽命。 　　

3.以普通橡膠件替代耐油橡膠件，在使用過程中或因內部密封件密封失效形成濾清器內部短路致使發動機早期磨損、壽命消減或因外部密封件膨脹變形，造成機油濾清器外密封圈擠出，短時間內大量泄油，使發動機燒瓦、抱軸，遭受嚴重損害。 　　

4.空濾器外殼部件焊接處以點焊替代縫焊，無法保證密封性，形成短路。 　　

5.機油濾清器中心管材料以薄代厚，強度不夠，在使用過程中因中心管吸癟，濾芯破損堵塞油路，致使發動機潤滑不足；或咬口處可靠性差，使用過程中咬口處拉開，致使機油在短時間內大量泄漏，因而造成燒瓦，抱軸。 　　

6.濾芯端蓋、中心管、外殼等金屬部件，不進行防銹處理，致使金屬銹蝕產生雜質，使濾清器變成了污染源。更有甚者，以水泥代替膠粘劑，其危害性更大。因此，劣質的濾清器代價是很大的，建議各位用戶在更換濾清器時一定要慎重。最好要選用原廠配件，以避免不必要的經濟損失。
