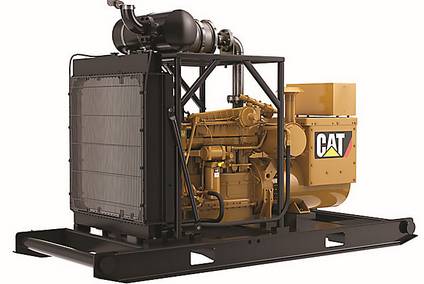

卡特彼勒陸地3516B發電機組

石油和天然氣生產需要實現最長的設備正常運行時間和最低的運營成本。 Caterpillar 的卡特彼勒陸地發電機組產品系列圍繞下面這些原則而設計： 每個產品（包括超大型發電機）都能夠經受油田中遇到的惡劣條件的考驗，卡特彼勒陸地發電機組冷卻系統能夠在高溫環境下作業，堅固的組件配置可以在執行裝載、運輸和卸載作業時經久耐用。生產經營要想獲得成功，還需要降低擁有成本和運營成本。 Cat 卡特彼勒陸地發電機組可以使用柴油、燃?xì)饣蛘咄瑫r(shí)使用這兩種燃料為現場提供所需的電力，因此降低了運營成本，實現了最高的燃料靈活性。Caterpillar 的油田燃?xì)獍l(fā)電機組產品系列實現了最低的燃料成本。 發動機能夠使用低成本甚至免費的井場燃?xì)猓也粫?huì)影響性能。 使用這些發電機組，客戶可以顯著降低燃料成本，并避免由于運送柴油燃油而產生費用和物流成本。采用動態氣體混合技術的 Cat 3500 發電機組能夠在可能的情況下將柴油替換為低成本的氣體，因此降低了運營成本，提高了應用靈活性。 它們可以使用氣體來滿足高達 70% 的燃料需求，也可以在無法使用氣體時只依靠柴油來運行。 最重要的是能夠保持柴油性能，并以操作員覺察不到的方式實現氣體模式和柴油模式之間的過渡。

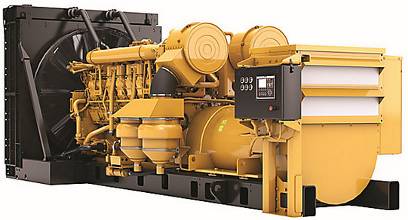

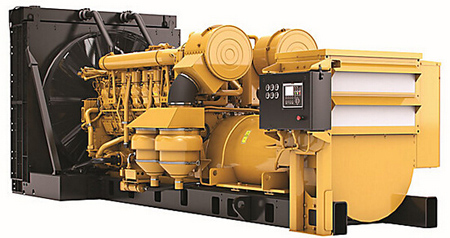

卡特彼勒陸地發電機組3516B WITH DYNAMIC GAS BLENDING

概述

生產石油和天然氣是一項復雜的任務，需要使用專用的發電設備。 采用動態氣體混合技術的 Cat 3500 發電機組可以將柴油替換為低成本的氣體，因此降低了擁有成本和運營成本。 這些發電機組是專門為油田設計的，將數十年的柴油和燃?xì)獍l(fā)動機經驗與最新的電子裝置相結合，以確保實現最高的性能、最佳的雙燃料運行效果、更低的排放和簡化的操作員界面。全球的 Cat 代理商網絡是 Cat 發電機組的堅強后盾，可以隨時為您的業務提供技術支持、維修、零件和保修。帶有動態氣體混合套件的 3516B 發電機組。 在 50 Hz（1500 rpm）時的額定值為 1600 ekW（2000 kVA）。

發動機技術規格

最大額定值	1600 ekW（2000 kVA）
最小額定值	1600 ekW（2000 kVA）
排放/燃油策略	未經認證
進氣方式	渦輪增壓后冷式
歧管類型	干式
缸徑	170.0 mm
沖程	190.0 mm
排量	69.0 L
發動機控制和保護	ADEM A4
發電機組控制	EMCP 4.4
發電機	SR4B
卡特彼勒陸地發電機組燃油系統	EUI
頻率（轉速）	50 Hz（1500 rpm）

液體容量

燃油	壓縮天然氣（CNG）、液化天然氣（LNG）、氣田天然氣、天然氣和柴油
潤滑油系統（加注）	405.0 L
卡特彼勒陸地發電機組冷卻系統（發動機）	233.0 L

尺寸

長度	6619.0 mm
寬度	2397.0 mm
高度	2528.0 mm
重量	19000.0 kg

優勢與特性

動態氣體混合系統

- 在保持柴油性能和發動機安全運行的同時，實現高達 70% 的燃料替換- 閉合回路卡特彼勒陸地發電機組控制系統能夠在業界最寬的負載范圍內實現業界最高的燃料替換率- 保持傳統的柴油發電機組功率和瞬態響應性能- 可接受各種質量的燃?xì)獠⒃谌加唾|(zhì)量發生變化時自動進行調節，無需進行現場校準- EMCP 4.4 控制面板具有簡化的鉆機集成、遠程監控能力，并能夠從單個點檢修發動機、發電機和動態氣體混合功能- 充分利用 G3516 產品系列的現有硬件，最大限度減少對核心柴油發動機的改造- 保持在石油應用場合中久經考驗的現有柴油維護和大修周期

發動機設計

- 引領市場的功率密度- 久經考驗的可靠性和耐用性- 穩健的設計延長了使用壽命并降低了擁有成本和運營成本- 在石油應用場合中久經考驗的超長大修周期- 核心發動機部件可以在大修時修整和重復使用

安全

- 儀表板上的緊急停機按鈕- 具有空氣切斷閥和防爆安全閥- 可配置的警報和停機功能- 為客戶自備的輸入裝置提供了額外的警報開關- 滅火器

簡化了安裝和定制

EMCP 4.4 控制面板使用標準的通信協議，可以與鉆機監控設備輕松集成以跟蹤發動機運行狀況和替換性能- 并聯和負載共享能力- 柴油和天然氣控制裝置完全集成到一個發動機控制單元中- 可以從單個點操作發電機組和動態氣體混合系統- 當檢測到燃?xì)夤?yīng)時，動態氣體混合系統會自動激活

定制組件

無論對于哪種石油應用場合，Caterpillar 提供的原廠定制發電機組和機械組件都能夠滿足您的項目需求，大可讓您高枕無憂。 通過與我們的當?shù)卮砩虆f(xié)作，您可以定制設計和匹配 Cat 發動機、發電機、控制裝置、散熱器和變速箱，以獲得獨特的解決方案。 定制組件可以在全球范圍內獲得支持，投入使用后可享受一年的保修。

通過全球 CAT 代理商網絡提供的產品支持

- 2200 多家代理商經銷店- 經過 Cat 工廠培訓的代理商技術人員將為您的 Cat 石油產品提供全面的服務- 全球范圍內的零件供應能力、服務和保修- 預防性維護協議可用于故障出現前的維修- S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：• 發動機內部部件的狀況• 是否存在有害的流體• 是否存在燃燒副產品• 特定于現場的換油周期

80 多年的發動機制造經驗

Caterpillar 擁有這些制造流程，能夠生產出高質量的可靠產品。

優勢與特性

標準/選裝設備

3516B WITH DYNAMIC GAS BLENDING 標準設備

卡特彼勒陸地發電機組進氣系統

后冷器芯 — 耐腐蝕

<, SPAN style="FONT-FAMILY: 宋體; mso-ascii-font-family: Arial; mso-hansi-font-family: Arial; mso-bidi-font-family: Arial; mso-bidi-font-size: 10.5pt">標準負荷空氣濾清器 — 帶煙灰過濾器

保養指示器

滅火器

卡特彼勒陸地發電機組控制系統

ADEM A4 ECU

用于燃燒反饋傳感器的 ISM（集成式傳感器模塊）

廢氣溫度傳感器

卡特彼勒陸地發電機組冷卻系統

散熱器冷卻 - 陸地

出口可控自動調溫器和殼體

水套水泵 — 齒輪驅動

雙出口

齒輪驅動型離心后冷器冷卻泵（SCAC）

卡特彼勒陸地發電機組柴油卡特彼勒陸地發電機組燃油系統

燃油濾清器

輸油泵

燃油軟管

燃油注油泵

電子控制單體噴油器

卡特彼勒陸地發電機組柴油排氣系統

排氣伸縮接頭、適配器和法蘭

兩個帶水冷式軸承的渦輪增壓器

卡特彼勒陸地發電機組飛輪和飛輪外殼

SAE 編號 00

SAE 標準旋轉裝置

卡特彼勒陸地發電機組氣體燃料系統

低壓調節器

電子促動的燃油控制閥

氣體燃料加熱器

電子控制的氣體切斷閥

氣體感應噴嘴

經過 CSA 認證的氣體電子零部件

卡特彼勒陸地發電機組儀器

模擬儀表

EMCP 4.4 控制面板

卡特彼勒陸地發電機組潤滑系統

曲軸箱通氣孔

機油冷卻器

機油濾清器

較淺的油底殼

油底殼排放閥

安裝系統

油田底座

重負荷陸地鉆機內部底架 — 通過三點安裝到油田底座

動力輸出

輔助傳動裝置

卡特彼勒陸地發電機組保護系統

ADEM A4 ECU 監控系統提供發動機保護策略，以便在惡劣的工作條件下提供保護。客戶可以對所選的參數進行編程。

卡特彼勒陸地發電機組起動系統

空氣起動馬達

空氣消音器

常規

油漆 — Cat 黃

減振器和護罩

吊耳

吊鉤和線纜牽引產品

3516B WITH DYNAMIC GAS BLENDING 選裝設備

卡特彼勒陸地發電機組進氣系統

重負荷空氣濾清器和預濾器

遠程進氣口適配器

卡特彼勒陸地發電機組充電系統

蓄電池充電器

充電交流發電機

卡特彼勒陸地發電機組控制系統

負載共享模塊

Cat 數字電壓調節器

調速器轉換

2301A 負載共享調速器

卡特彼勒陸地發電機組冷卻系統

具有黑色光澤的折疊芯散熱器和傳統濾芯散熱器

冷卻液調節器轉換

皮帶護罩、散熱器護罩

鼓風風扇 — 安裝在發動機上

風扇傳動裝置和風扇皮帶輪

散熱器安裝件

水位開關儀表

冷卻液液位傳感器

歐盟認證

卡特彼勒陸地發電機組柴油排氣系統

彎管

消音器

法蘭和排氣管擴張器

卡特彼勒陸地發電機組燃油系統

燃油粗濾器

燃油冷卻器

發電機

油田規格，緊密耦合的雙軸承

發電機附件

空氣濾清器

低電壓擴展盒

電壓互感器

手動電壓控制裝置

電流下降互感器

電纜接入盒

軸承溫度探測器

卡特彼勒陸地發電機組儀器

客戶可編程報警器

儀表和儀表板

開關、繼電器和接觸器

卡特彼勒陸地發電機組潤滑系統

煙霧處理系統

機油濾清器、油底殼附件

油池泵

安裝系統

三點安裝式油田外側底座

動力輸出

前短軸

皮帶輪

卡特彼勒陸地發電機組保護系統

防爆安全閥、切斷閥

開關和觸點/繼電器

機油壓力監視器、傳感器

卡特彼勒陸地發電機組起動系統

空氣壓力調節器

起動輔助裝置

常規

工具套件

Cat 數據鏈路接線
