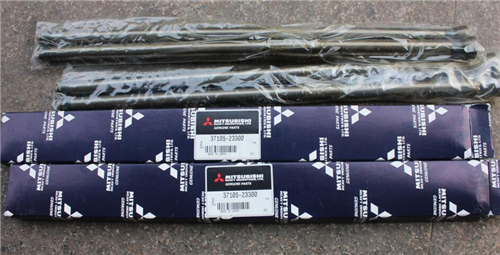

三菱S6R-PTA柴油發動機凸輪軸挺桿

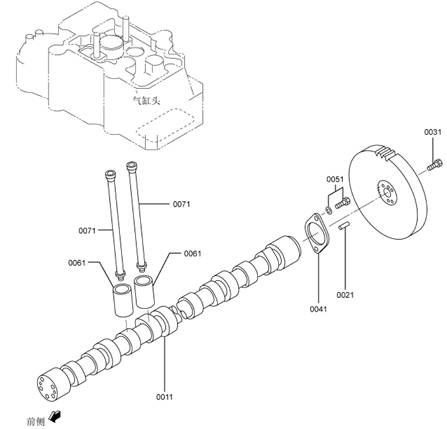

三菱S6R-PTA柴油發動機凸輪軸挺桿圖

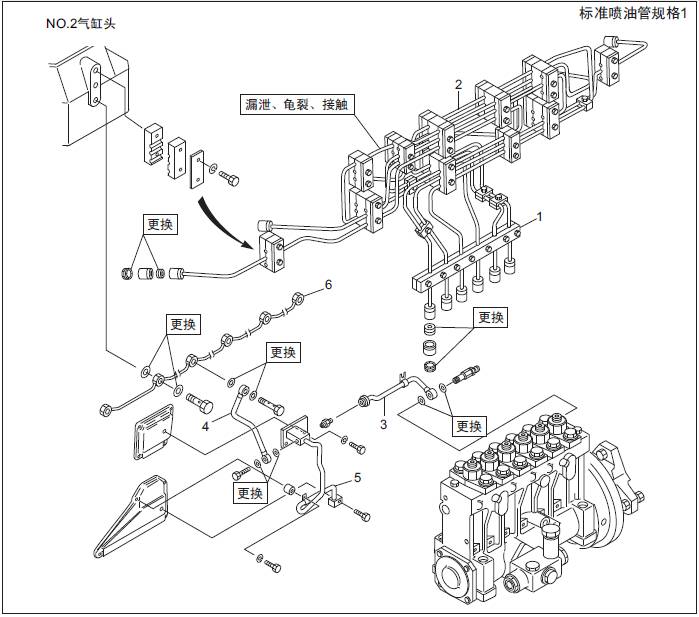

三菱S6R發動機燃油噴油管、燃油溢流管的拆卸，檢測

                                  三菱S6R發動機燃油噴油管、燃油溢流管的拆卸，檢測

拆卸順序

1 管夾

2 No.1 ～ 6 噴油管

3 溢流管

4 溢流管

5 溢流排出管

6 溢流管

為了防止雜質進入燃油系統，對噴油泵的開口部、噴油器進口接管以及噴油管要進行封口。

注: 燃油進出口的零部件構成根據不同客戶和規格有所不同。

三菱S6R發動機燃油噴油管、燃油溢流管的拆卸，檢測

拆卸順序

1 三菱S6R發動機管夾

2 No.1 ～ 6 噴油管

3 溢流管

4 溢流管

5 三菱S6R發動機溢流排出管

6 溢流管

注: 燃油進出口的零部件構成根據不同客戶和規格有所不同。

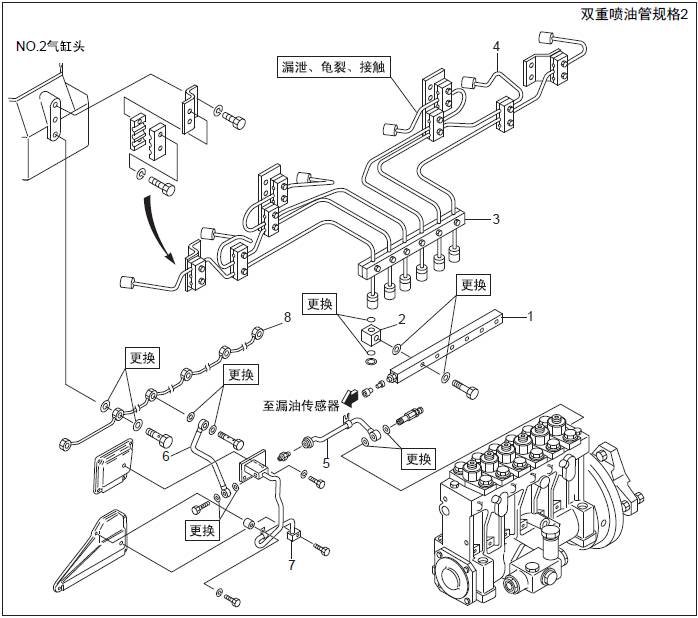

三菱S6R發動機燃油噴油管、燃油溢流管的拆卸，檢測

拆卸順序

1 溢流管

2 溢流管接頭

3 管夾

4 No.1 ～ 6 噴油管

5 溢流管

6 溢流管

7 溢流排出管

8 溢流管

為了防止雜質進入燃油系統，對噴油泵的開口部、噴油器進口接管以及噴油管要進行封口。

注: 燃油進出口的零部件構成根據不同客戶和規格有所不同。

三菱S6R發動機燃油噴油管、燃油溢流管的拆卸，檢測

拆卸順序

1 溢流管

2 溢流管接頭

3 管夾

4 No.1 ～ 6 噴油管

5 溢流管

6 溢流管

7 溢流排出管

8 溢流管

為了防止雜質進入燃油系統，對噴油泵的開口部、噴油器進口接管以及噴油管要進行封口。

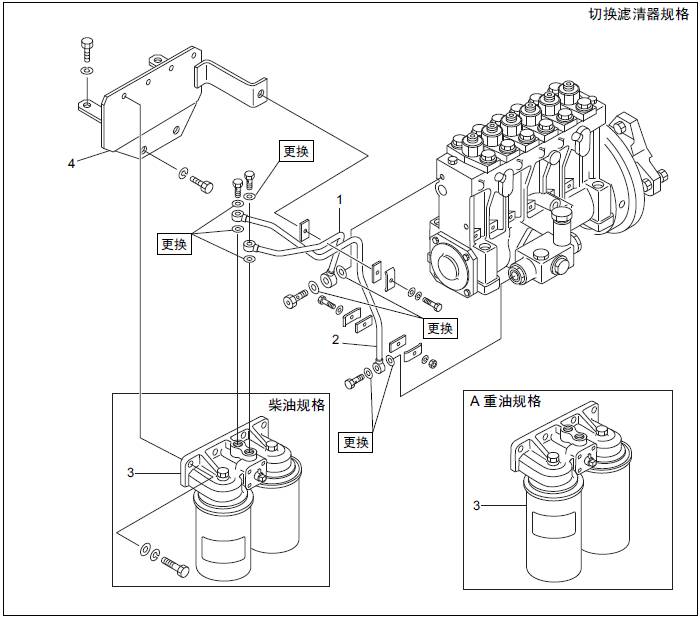

1.2 三菱S6R發動機燃油濾清器、燃油管的拆卸，檢測

三菱S6R發動機燃油濾清器、燃油管的拆卸，檢測

拆卸順序

1 三菱S6R發動機燃油管

2 三菱S6R發動機燃油管

3 三菱S6R發動機燃油濾清器

4 座

5 三菱S6R發動機燃油管

6 撓性管

7 燃油濾清器(1 次濾清器用)

注: 燃油進出口的零部件構成根據不同客戶和規格有所不同。

三菱S6R發動機燃油濾清器、燃油管的拆卸，檢測

拆卸順序

1 三菱S6R發動機燃油管

2 燃油管

3 三菱S6R發動機燃油濾清

4 座

注: 燃油進出口的零部件構成根據不同客戶和規格有所不同。
