三菱S6R-PTA柴油發動機噴油泵支架
詳細描述

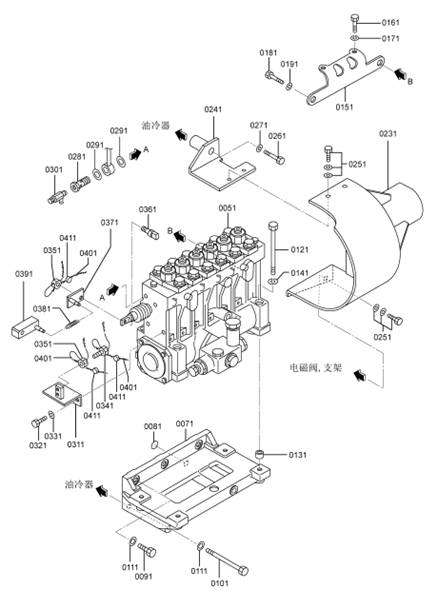

三菱S6R-PTA柴油發動機噴油泵支架
|
參考號 |
零件編號 |
零件名稱和描述 |
數量 | |
|
0051 |
48270-00004 |
油泵 |
1 | |
|
0071 |
37561-21101 |
架(噴油泵) |
1 | |
|
0081 |
05507-10140 |
三菱S6R O型圈 |
1 | |
|
0091 |
F1035-12035 |
三菱S6R 螺栓 |
3 | |
|
0101 |
05978-12150 |
栓 |
2 | |
|
0111 |
37525-07901 |
三菱S6R 墊圈 |
5 | |
|
0121 |
F1035-12110 |
栓 |
4 | |
|
0131 |
37561-01800 |
位銷 |
2 | |
|
0141 |
37525-07901 |
三菱S6R 墊圈 |
4 | |
|
0151 |
37561-10701 |
噴油泵支撐 |
1 | |
|
0161 |
F1035-12025 |
栓 |
2 | |
|
0171 |
F2515-12000 |
簧三菱S6R 墊圈 |
2 | |
|
0181 |
F1035-14030 |
三菱S6R 螺栓 |
2 | |
|
0191 |
F2515-14000 |
簧三菱S6R 墊圈 |
2 | |
|
0231 |
37561-43101 |
聯軸節蓋板 |
1 | |
|
0241 |
37561-53200 |
架(三菱S6R 聯軸器罩) |
1 | |
|
0251 |
F1825-08016 |
三菱S6R 螺栓(帶三菱S6R 墊圈) 裝配三菱S6R 螺栓 |
3 | |
|
0261 |
F1035-12075 |
三菱S6R 螺栓 |
1 | |
|
0271 |
F2515-12000 |
簧三菱S6R 墊圈 |
1 | |
|
0281 |
48230-05200 |
孔三菱S6R 螺栓 |
1 | |
|
0291 |
05946-01401 |
密封三菱S6R 墊圈 |
2 | |
|
0301 |
31262-51901 |
氣閥 |
1 | |
|
0311 |
37561-08100 |
架 |
1 | |
|
0321 |
F1115-08100 |
三菱S6R 螺栓(金屬線鎖定) |
2 | |
|
0331 |
F2515-08000 |
簧三菱S6R 墊圈 |
3 | |
|
0341 |
37561-18501 |
三菱S6R 螺栓 |
1 | |
|
0351 |
37560-04800 |
緊螺母 |
2 | |
|
0361 |
37561-08400 |
位器 |
1 | |
|
0371 |
37561-18301 |
架(回程) |
1 | |
|
0381 |
64351-19300 |
簧 |
1 | |
|
0391 |
37561-18201 |
架(回程) |
1 | |
|
0401 |
35A61-19900 |
印鐵絲 |
3 | |

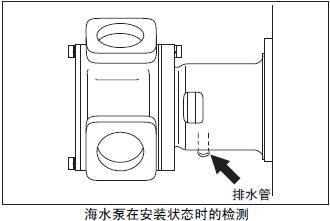

三菱S6R發動機海水泵在安裝狀態時的檢測
用手指觸摸泵體下部的排水口。如果有水滲漏，說明組合式密封不良。另外，管內也可能因析出的鹽分而堵塞，所以要用細棒等通入清洗。

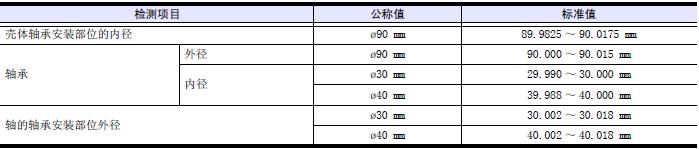

2.11.2檢測軸承安裝部位外徑和內徑
轉動軸承，如果回轉不順暢，則更換軸承。檢測軸承座和軸承的安裝部位，嚴重磨損時更換新品。檢測軸和軸承的安裝部位，嚴重磨損時更換新品。
2.11.3檢測驅動齒輪
檢測驅動齒輪的齒，剝離或嚴重磨損時更換新品。
2.12 海三菱S6R發動機水泵的組裝
MTKMPTAMPTK
海三菱S6R發動機水泵的組裝

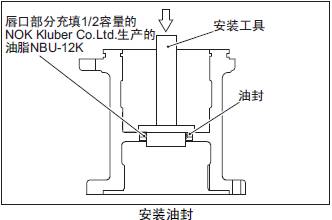

2.12.1安裝油封
(1) 使用安裝器，將油封壓入軸承座。
注: 油封必須更換新品。油封的唇部朝向軸承側。
(2) 油封的中空部分以及唇部涂抹油脂。

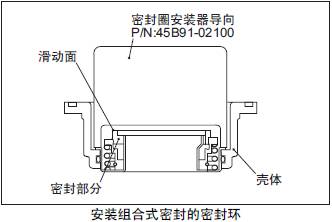

2.12.2安裝組合式密封的密封環
使用密封安裝導向件，用手小心的將組合式密封環插入到位。
注:(a) 組合式密封從泵體內拆出后必須更換新品。
(b) 插入時不能使用錘等。
(c) 不能損傷組合式密封的滑動面。
2.12.3安裝軸承
(1) 沿軸向平行的壓入軸承。
(2) 在球軸承的轉動部分涂抹油脂。
