3. 前部裝置的組裝

3.1 安裝前端板

(1) 在三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱的墊片安裝面上涂抹密封劑(ThreeBond1211)，貼上墊片。

(2) 在墊片的前端板安裝面上涂抹密封劑(ThreeBond1211)，安裝前端板。

(3) 擰緊螺栓。

(4) 確認前端板的下部和三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱體的底部是否平齊。小心地剪除露出外面的墊片邊緣。

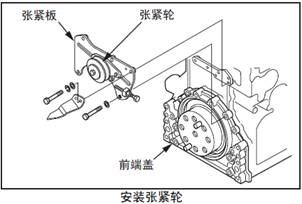

3.2 安裝三菱S6R柴油發動機張緊輪

(1) 將三菱S6R柴油發動機張緊輪安裝在三菱S6R柴油發動機張緊輪座板上，旋緊螺栓。

(2) 將三菱S6R柴油發動機張緊輪座板安裝在前端板、座架上。
