三菱S6R柴油發動機停機電磁鐵的拆卸，檢測

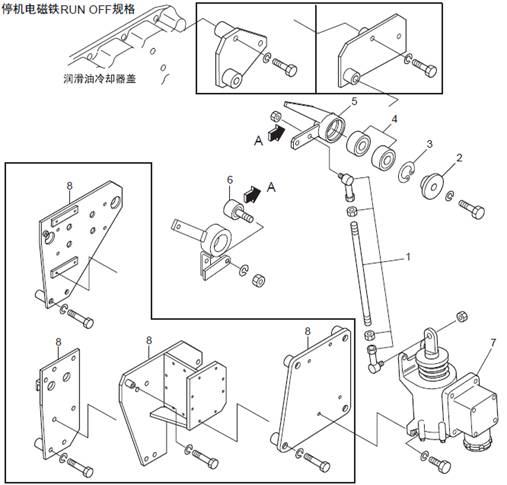

停機電磁鐵的拆卸，檢測

拆卸順序

1 三菱S6R柴油發動機連桿

2 端板

3 卡環

4 球軸承瓦

5 停止柄

6 隨動器

7 停機電磁鐵

8 座

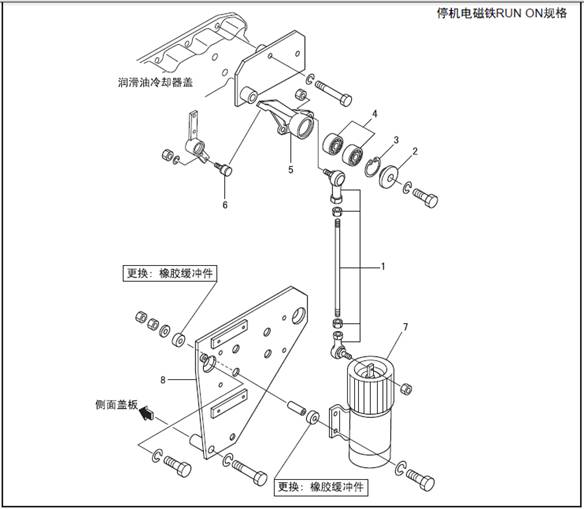

停機電磁鐵的拆卸，檢測

拆卸順序

1 三菱S6R柴油發動機連桿

2 端板

3 卡環

4 球軸承瓦

5 停止柄

6 隨動器

7 停機電磁鐵

8 座

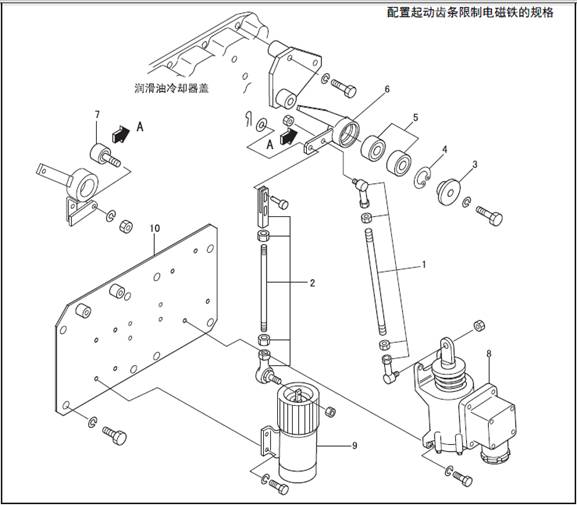

停機電磁鐵的拆卸，檢測

拆卸順序

1 三菱S6R柴油發動機連桿

2 三菱S6R柴油發動機連桿

3 端板

4 卡環

5 球軸承瓦

6 停止柄

7 隨動器

8 停機電磁鐵

9 起動齒條限制電磁鐵

10 座

1.4 燃油控制三菱S6R柴油發動機連桿的拆卸，檢測

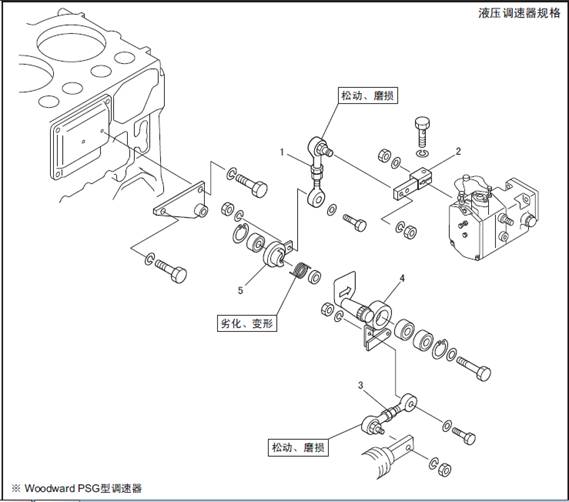

Woodward PSG液壓調速器 燃油控制三菱S6R柴油發動機連桿的拆卸，檢測

拆卸順序

1 三菱S6R柴油發動機連桿

2 調速器柄

3 三菱S6R柴油發動機連桿

4 停止柄

5 桿
