三菱S12柴油發動機缸套、活塞、連桿的解體、檢修技術數據

在進行解體之前，注意掌握三菱S12柴油發動機各部分的現狀，有助于分析故障原因和提高檢修作業的效率。

希望根據檢修內容和目的，確認各項目中所要求的事項。

􀂌 檢測三菱S12柴油發動機活塞的突出量

􀂌 測量三菱S12柴油發動機連桿的軸向間隙用

􀂌 測量三菱S12柴油發動機缸套的內徑

􀂌 測量三菱S12柴油發動機缸套凸肩部分的突出量

三菱S12柴油發動機缸套、三菱S12柴油發動機活塞、三菱S12柴油發動機連桿的解體、檢修

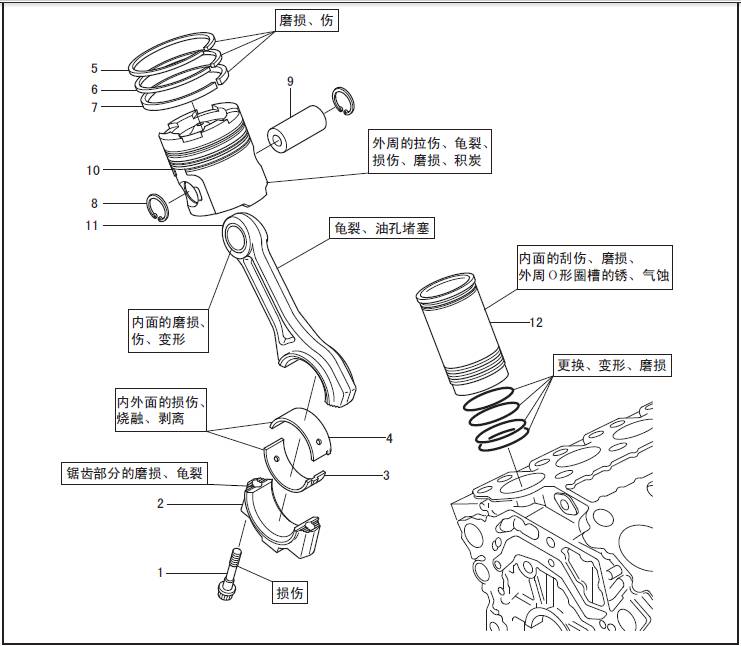

解體順序

1 三菱S12柴油發動機連桿螺栓

2 三菱S12柴油發動機連桿軸承端蓋

3 三菱S12柴油發動機連桿軸承下軸瓦

4 三菱S12柴油發動機連桿軸承上軸瓦

5 第1 氣環

6 第2 氣環

7 潤滑油環

8 卡環

9 三菱S12柴油發動機活塞銷

10 三菱S12柴油發動機活塞

11 三菱S12柴油發動機連桿

12 三菱S12柴油發動機缸套( 約16 kg)

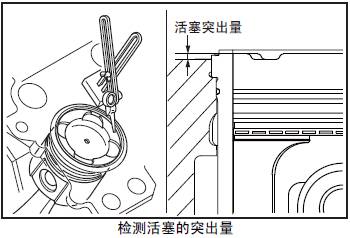

4.1 檢測三菱S12柴油發動機活塞的突出量

檢測三菱S12柴油發動機活塞的突出量，掌握現在的狀況。

檢測要領參考「三菱S12柴油發動機本體的組裝」的「檢測三菱S12柴油發動機活塞的突出量」項。

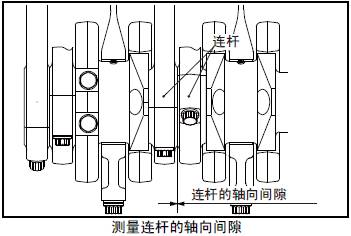

4.2 測量三菱S12柴油發動機連桿的軸向間隙

檢測三菱S12柴油發動機連桿的軸向間隙，掌握現在的狀況。

檢測要領參考「三菱S12柴油發動機本體的組裝」的「檢測三菱S12柴油發動機連桿的軸向間隙」項。

4.3 清除三菱S12柴油發動機缸套上部的積碳

用積碳清除劑，將三菱S12柴油發動機缸套上部的積碳清除。

注: 注意不要損傷三菱S12柴油發動機缸套的內表面。

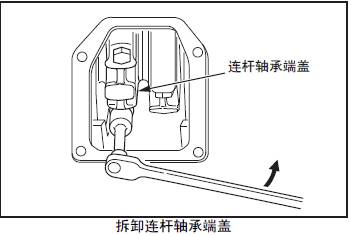

4.4 拆卸三菱S12柴油發動機連桿軸承端蓋

從三菱S12柴油發動機曲軸箱側面的檢測口用套筒拆卸三菱S12柴油發動機連桿螺栓，將三菱S12柴油發動機連桿軸

承端蓋和軸瓦一起取出。

注:(a) 注意不要使軸瓦掉落油底殼內受損傷。(b) 拆下的軸瓦要按照三菱S12柴油發動機氣缸編號和上下軸瓦明確區分后保存。

4.5 拔出三菱S12柴油發動機活塞

(a) 拔出三菱S12柴油發動機活塞時，注意三菱S12柴油發動機連桿軸承上軸瓦不要掉落。

(b) 三菱S12柴油發動機活塞和三菱S12柴油發動機連桿從三菱S12柴油發動機缸套內拔出時，要避免因三菱S12柴油發動機連桿的搖動損傷三菱S12柴油發動機缸套。

(c) 三菱S12柴油發動機缸套內安裝的三菱S12柴油發動機活塞數減少后，三菱S12柴油發動機曲軸有可能回轉，要固定住三菱S12柴油發動機曲軸避免回轉。

(d) 拔出三菱S12柴油發動機活塞時，注意三菱S12柴油發動機連桿不要和潤滑油冷卻噴油嘴相碰。

(e) 三菱S12柴油發動機活塞從三菱S12柴油發動機缸套內拔出時，要用手扶住避免三菱S12柴油發動機活塞搖動。三菱S12柴油發動機活塞搖動時，三菱S12柴油發動機活塞內側和三菱S12柴油發動機連桿會碰撞損傷。

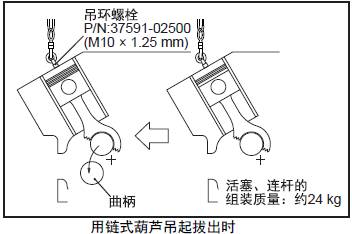

4.5.1 用鏈?zhǔn)胶J吊起拔出時

(1) 盤動三菱S12柴油發動機曲軸，使拆卸了三菱S12柴油發動機連桿軸承的三菱S12柴油發動機活塞處于上死點位置。

(2) 在三菱S12柴油發動機活塞頂部的螺孔內安裝吊環螺栓，吊住三菱S12柴油發動機活塞不使其下落。

(3) 為了避免三菱S12柴油發動機連桿大端和三菱S12柴油發動機缸套相碰，盤動三菱S12柴油發動機曲軸使曲柄銷稍微向檢測口側轉動。

(4) 確認三菱S12柴油發動機連桿大端進入了三菱S12柴油發動機缸套內，同時緩緩向上起吊三菱S12柴油發動機活塞。

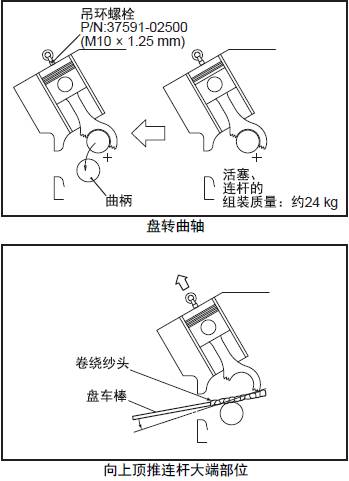

4.5.2 頂推三菱S12柴油發動機連桿大端向上拔出時

(1) 盤動三菱S12柴油發動機曲軸，使拆卸了三菱S12柴油發動機連桿軸承的三菱S12柴油發動機活塞處于上死點位置。

(2) 在三菱S12柴油發動機活塞頂部的螺孔內安裝吊環螺栓，吊住三菱S12柴油發動機活塞不使其下落。

(3) 緩慢盤轉三菱S12柴油發動機曲軸，使曲柄銷和三菱S12柴油發動機連桿分離，從檢測口能夠看到三菱S12柴油發動機連桿下側的螺栓孔。

(4) 在撬棒上卷繞紗頭后插入，以曲柄銷為支點，緩慢向上頂推三菱S12柴油發動機連桿的下部。

注: 用紗頭、橡膠等卷繞撬棒，避免損傷曲柄銷和三菱S12柴油發動機連桿大端。

(5) 不斷調整支點位置，向上頂推三菱S12柴油發動機連桿和三菱S12柴油發動機活塞。當潤滑油環從三菱S12柴油發動機缸套內拔出后輕輕地?cái)R置在三菱S12柴油發動機缸套上面。

(6) 再利用三菱S12柴油發動機活塞頂部的吊環螺栓吊起，從三菱S12柴油發動機缸套內拔出。

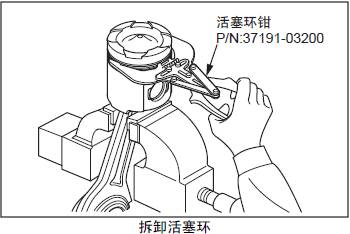

4.6 拆卸三菱S12柴油發動機活塞環

將三菱S12柴油發動機活塞和三菱S12柴油發動機連桿固定在臺鉗上，用三菱S12柴油發動機活塞環鉗拆下三菱S12柴油發動機活塞環。

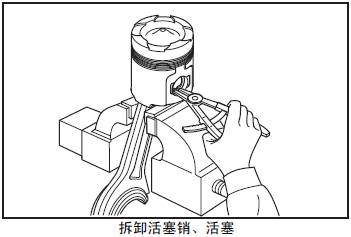

4.7 拆卸三菱S12柴油發動機活塞銷、三菱S12柴油發動機活塞

(1) 用卡環鉗拆除卡環。

(2) 用木條頂住三菱S12柴油發動機活塞銷的端面，用錘輕擊，拔除三菱S12柴油發動機活塞銷，使三菱S12柴油發動機活塞和三菱S12柴油發動機連桿分離。

注:(a) 不能直接錘擊三菱S12柴油發動機活塞銷。(b) 三菱S12柴油發動機活塞銷拆卸困難時，三菱S12柴油發動機活塞銷部分可用加熱器或熱水加溫。

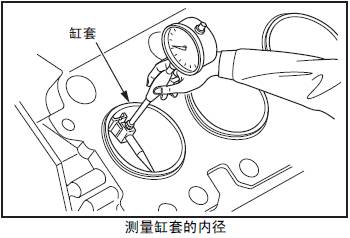

4.8 測量三菱S12柴油發動機缸套的內徑

檢測三菱S12柴油發動機缸套的內徑，掌握現在的狀況。

檢測要領參考「三菱S12柴油發動機本體的組裝」的「檢測三菱S12柴油發動機缸套的內徑」項。

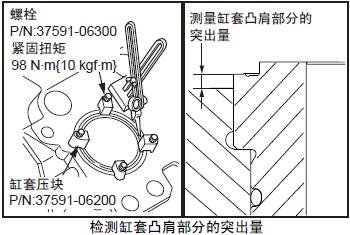

4.9 測量三菱S12柴油發動機缸套凸肩部分的突出量

檢測三菱S12柴油發動機缸套凸肩部分的突出量，掌握現在的狀況。

檢測要領參考「三菱S12柴油發動機本體的組裝」的「檢測三菱S12柴油發動機缸套凸肩部分的突出量」項。

4.10 拆卸三菱S12柴油發動機缸套

(1) 在三菱S12柴油發動機缸套上安裝三菱S12柴油發動機缸套拆卸器。

注: 將壓板安裝在三菱S12柴油發動機缸套下部時，注意不要和三菱S12柴油發動機活塞的潤滑油冷卻噴油嘴相碰。

(2) 盤轉手柄，拆出三菱S12柴油發動機缸套。
