測量三菱S12柴油發動機氣缸頭下表面的變形

在三菱S12柴油發動機氣缸頭的下表面放置直尺，用厚薄規測量變形量。超過極限值時，更換新品或研磨修整。進行研磨修整時，要記錄最大研磨量。另外，三菱S12柴油發動機缸體上面進行研磨修整時，合計的最大研磨量限定在0.50 mm以內。

檢測項目	標準值	備注
三菱S12柴油發動機氣缸頭下表面的變形	0.03 mm 以下	0.07 mm

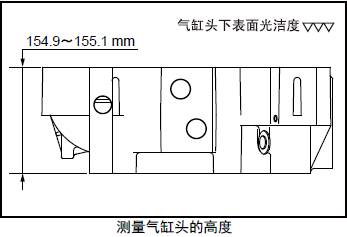

三菱S12柴油發動機氣缸頭高度( 參考值)	154.9 ～ 155.1 mm	-

2. 后部裝置的檢測、修理

2.1 測量三菱S12柴油發動機后惰齒輪襯套內徑和三菱S12柴油發動機三菱S12柴油發動機后三菱S12柴油發動機惰齒輪軸外徑

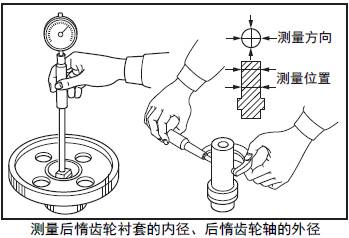

測量三菱S12柴油發動機后惰齒輪襯套的內徑和三菱S12柴油發動機三菱S12柴油發動機后三菱S12柴油發動機惰齒輪軸的外徑。超過極限值時，更換新的三菱S12柴油發動機搖臂襯套或三菱S12柴油發動機搖臂軸。

注: 更換惰齒輪襯套后適用時，對惰齒輪襯套的內徑進行鉸削加工。

檢測項目	公稱值	標準值	限定值
三菱S12柴油發動機后惰齒輪襯套的內徑	ø65 mm	65.000 ～ 65.030 mm	65.060 mm
三菱S12柴油發動機三菱S12柴油發動機后三菱S12柴油發動機惰齒輪軸的外徑	ø65 mm	64.951 ～ 64.970 mm	64.900 mm

2.2 更換三菱S12柴油發動機后惰齒輪襯套

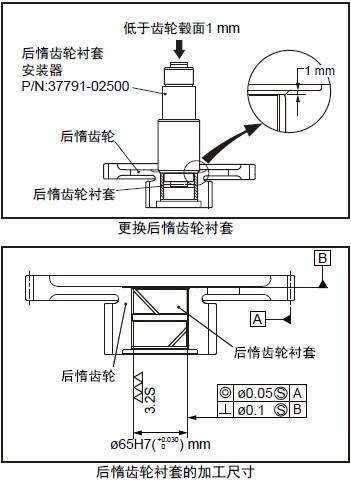

(1) 使用襯套安裝器的拆卸端將三菱S12柴油發動機后惰齒輪襯套拆出。

(2) 三菱S12柴油發動機后惰齒輪襯套的油槽如圖示方向放置，使用襯套安裝器的裝入端將三菱S12柴油發動機后惰齒輪襯套從大齒輪側壓入。

(3) 對壓入后的三菱S12柴油發動機后惰齒輪襯套內徑進行鉸孔加工，加工尺寸如圖示。

注: 三菱S12柴油發動機后惰齒輪襯套是以半成品狀態提供的，因此壓入后必須進行鉸孔加工。

2.3 測量三菱S12柴油發動機凸輪軸的凸輪升程

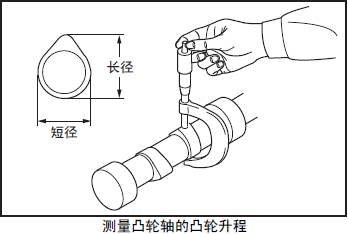

測量各凸輪的長徑和短徑，求出凸輪升程。超過極限值時更換新的三菱S12柴油發動機凸輪軸

檢測項目

零件編號

標準值

限定值

凸輪升程

( 長徑- 短徑)

右: 37705-10300

左: 37705-10400

（重迭角度 93°）

9.207 ～ 9.287 mm

8.931 mm

右: 37705-20100

左: 37705-20200

（重迭角度 61°）

2.4 測量三菱S12柴油發動機凸輪軸的跳動量

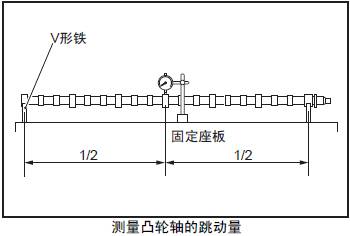

測量三菱S12柴油發動機凸輪軸的全幅跳動量。超過極限值時，用壓力機校正三菱S12柴油發動機凸輪軸或更換新品。

注: 使用千分表，回轉三菱S12柴油發動機凸輪軸一周測量指針的跳動量。

檢測項目	備注	標準值	限定值
三菱S12柴油發動機凸輪軸的跳動量	全幅	0.05 mm 以下0.08	0.08 mm

2.5 測量三菱S12柴油發動機凸輪軸頸部外徑

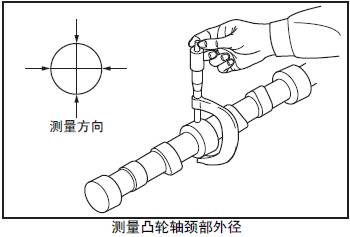

測量三菱S12柴油發動機凸輪軸頸部正交兩個方向的外徑。超過極限值時更換新的三菱S12柴油發動機凸輪軸。

2.6 檢測三菱S12柴油發動機凸輪軸襯套

(1) 三菱S12柴油發動機凸輪軸襯套的內表面有損傷、腐蝕或剝離等異常時，更換新品。

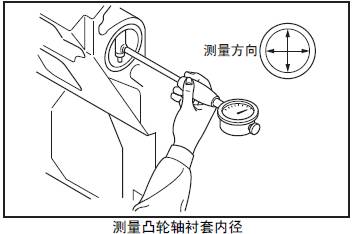

(2) 三菱S12柴油發動機凸輪軸襯套安裝在三菱S12柴油發動機缸體的狀態下，測量三菱S12柴油發動機凸輪軸襯套的內徑。超過極限值時更換新的三菱S12柴油發動機凸輪軸襯套。

注: 測量內徑時，注意不要損傷三菱S12柴油發動機凸輪軸襯套的內面。

2.7 更換三菱S12柴油發動機凸輪軸襯套

(1) 從三菱S12柴油發動機缸體側面拆卸定位螺栓，拆出三菱S12柴油發動機凸輪軸襯套。

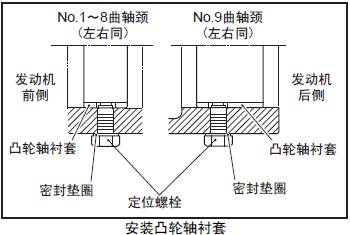

(2) 三菱S12柴油發動機缸體的定位螺栓孔和三菱S12柴油發動機凸輪軸襯套的定位螺栓孔對準后，安裝三菱S12柴油發動機凸輪軸襯套，用定位螺栓固定。

3. 前部裝置的檢測、修理

3.1 三菱S12柴油發動機減振器的外觀檢查

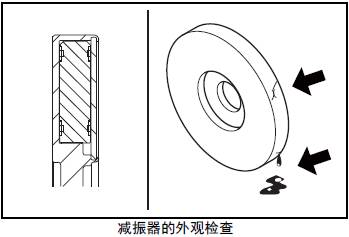

檢查外觀有無龜裂，端板有無鼓脹變形，有無硅油漏泄，有無因過熱引起的油漆變色或剝落。發現有異常時更換新品。

3.2 檢測皮帶輪( 皮帶輪配置規格)

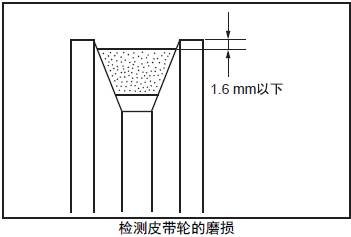

檢測皮帶輪槽有無磨損。

(1) 檢測皮帶輪的下陷狀況。

(2) 用新的皮帶緊卷在皮帶輪的皮帶槽內。

(3) 從皮帶輪的外周側面測量，皮帶下沉1.6 mm 以上時，更換新的皮帶輪。

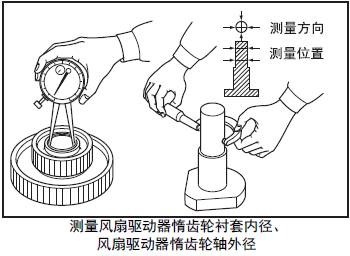

3.3 測量三菱S12柴油發動機風扇驅動器惰齒輪襯套內徑、三菱S12柴油發動機風扇驅動器三菱S12柴油發動機惰齒輪軸外徑( 三菱S12柴油發動機風扇配置規格)

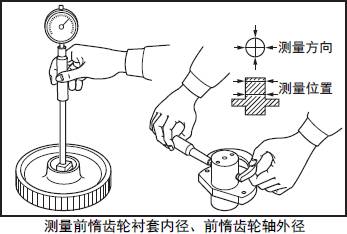

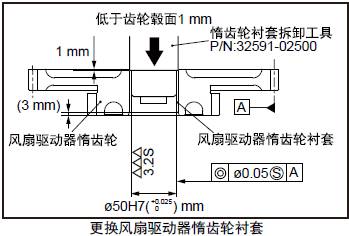

測量三菱S12柴油發動機風扇驅動器惰齒輪襯套的內徑和三菱S12柴油發動機風扇驅動器三菱S12柴油發動機惰齒輪軸的外徑。超過極限值時，更換新的三菱S12柴油發動機風扇驅動器惰齒輪總成或三菱S12柴油發動機風扇驅動器三菱S12柴油發動機惰齒輪軸。

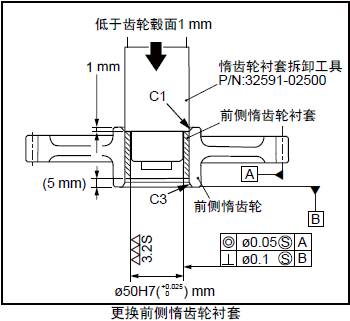

注: 更換惰齒輪襯套后使用時，對惰齒輪襯套的內徑進行鉸削加工。
