三菱S12柴油發動機調速器、執行器的拆卸、檢修  液壓調速器規格

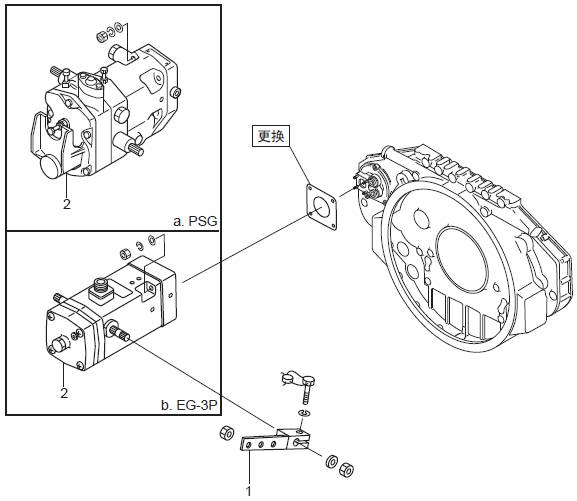

a.Woodward制造PSG型三菱S12柴油發動機調速器規格

b.Woodward制造EG-3P型三菱S12柴油發動機調速器規格

三菱S12柴油發動機調速器的拆卸、檢修

拆卸順序

1 三菱S12柴油發動機調速器柄2 三菱S12柴油發動機調速器

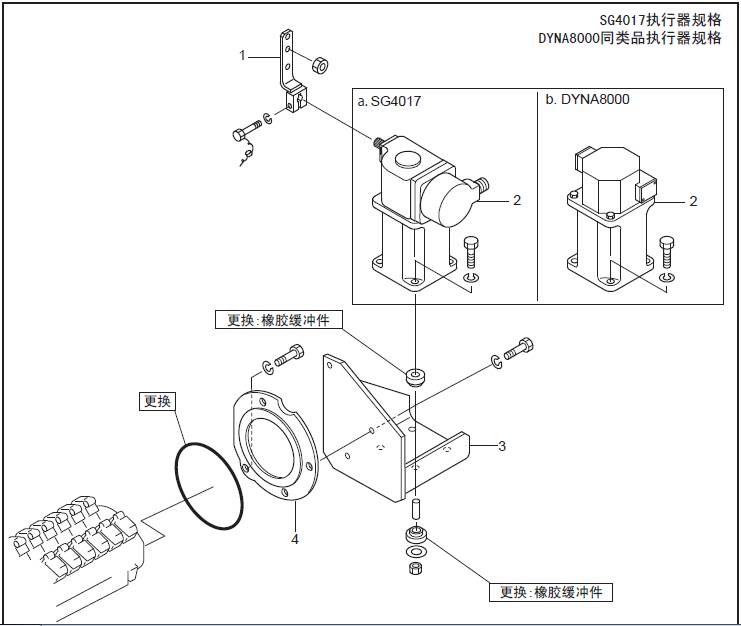

SG4017執行器規格

DYNA8000同類品執行器規格

a. 東邦制作所制造SG4017型執行器 b.Woodward制造DYNA8000型執行器的拆卸、檢修

拆卸順序

1 三菱S12柴油發動機調速器柄

2 執行器

3 座

4 板

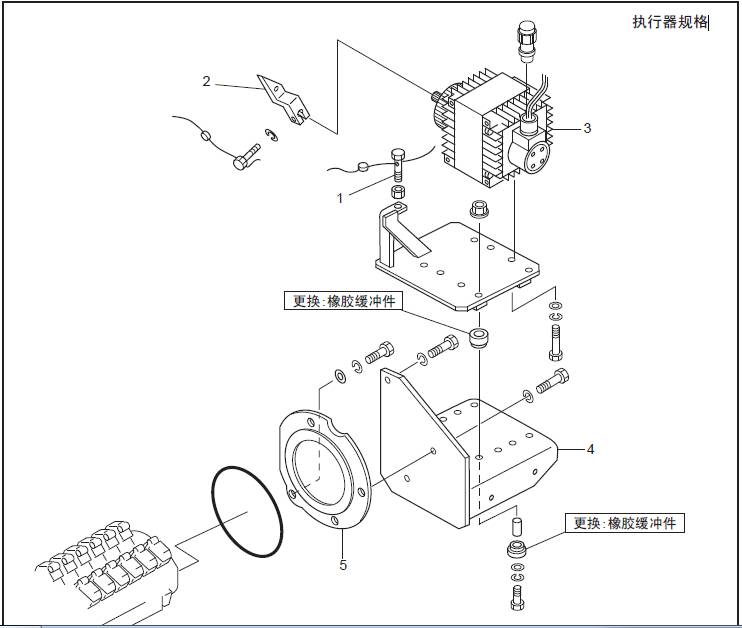

Woodward制造PROACT型執行器

Woodward制造PROACT型執行器的拆卸、檢修

拆卸順序

1 定位螺栓

2 三菱S12柴油發動機調速器柄

3 執行器

4 座

5 板

1.6 三菱S12柴油發動機燃油噴油泵的拆卸、檢測

三菱S12柴油發動機燃油噴油泵的拆卸、檢測

拆卸順序

1 聯軸器罩

2 罩支架

3 支架

4 噴油泵（約 56 kg）

5 墊片( 記錄安裝位置和數量)

6 座
