搖軸臂
軸承間隙. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 最大0.1 mm
搖軸臂滾柱，間隙. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 最大0.1 mm

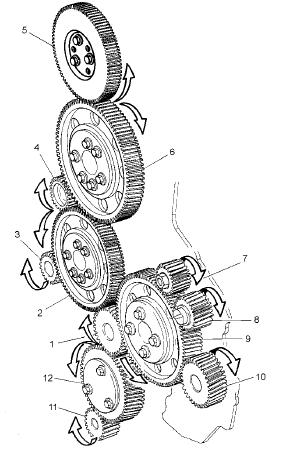

發動機正時齒輪
正時齒輪

齒數：
1. 曲軸. . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
2. 惰輪： . . . . . . . . . . . . . . . . . . . . . . . . . . 83
3. 冷卻液泵. . . . . . . . . . . . . . . . . . . . . . . . . 27
4. 空氣壓縮機. . . . . . . . . . . . . . . . . . . . . . . 29
5. 凸輪軸. . . . . . . . . . . . . . . . . . . . . . . . . . 76
6. 可調節惰輪. . . . . . . . . . . . . . . . . . . . . . . 97
7. 動力轉向泵. . . . . . . . . . . . . . . . . . . . . . . 23
8. 驅動裝置（皮帶輪和燃油泵） . . . . . . . . . . . 27
9. 惰輪： . . . . . . . . . . . . . . . . . . . . . . . . . . 71
10. 液壓泵. . . . . . . . . . . . . . . . . . . . . . . . . 39
11. 潤滑油泵. . . . . . . . . . . . . . . . . . . . . . . . 23
齒隙. . . . . . . . . . . . . . . . . . . . . . 0.05 -0.17 mm
惰輪齒輪軸頸直徑. . . . . . . . . . 99.99±0.01 mm
惰輪齒輪襯套直徑. . . . . . . . . . 100.04±0.01 mm
惰輪直徑間隙. . . . . . . . . . . . . . . . 最大0.07 mm
惰輪齒輪軸向游隙. . . . . . . . . . . . 最大0.17 mm
時齒輪，渦輪組正
D12D500
齒隙. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.07 -0.37 mm
軸頸直徑. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139.96 -139.98 mm
惰輪直徑間隙. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 最大0.08 mm

齒數：
曲軸驅動齒輪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
惰輪： . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
渦輪組輸出軸驅動齒輪. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
凸輪軸
凸輪軸設置控制，冷機發動機和1 缸進氣門的氣門間隙=0。
1 缸進氣門應在上止點后飛輪6°時開啟1.6±0.3 mm
進行檢查時，正時齒輪必須按照正確的方向轉動（從前部看為順時針方向），以便消除所有的齒隙。
車轎布置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 齒輪
軸承數量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
標準軸承軸頸直徑. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69.97 -70.00 mm
注意： 只檢查值，不用于機械加工。
減小尺寸軸承軸頸直徑：
0,25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69.72 -69.78 mm
0,50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69.47 -69.53 mm
0,75 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69.22 -69.28 mm
氣門升程：
進氣門. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13.1 mm
排氣門（VEB） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13.1 mm
排氣門（EPG） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.0 mm
整個凸輪外廓允許磨損. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 最大0.1 mm
單體泵行程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 mm
磨損公差
軸向間隙. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 0.24 mm
不圓度（帶新軸承） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <0.05 mm
軸承最大允許直徑磨損. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <0.05 mm
凸輪軸軸承
標準凸輪軸承厚度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.92 mm
加大尺寸：
0,25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.04 mm
0,50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.17 mm
0,75 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.29 mm
