約翰迪爾強鹿柴油發動機氣閥門導管

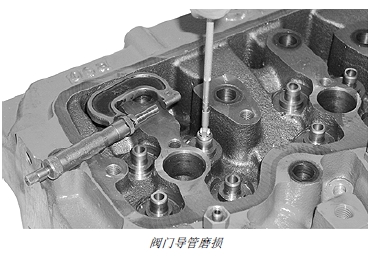

使用伸縮式內徑測量閥門導管磨損程度。

技術規格

閥門導管孔（新）－內徑 . . . 7.025 － 7.051 毫米（0.276 － 0.277 英寸）

進氣閥門導管到閥桿（新）－間隙. . . . . . . . 0.012 － 0.064 毫米（0.0005 － 0.0025 英寸）

排氣閥門導管到閥桿（新）－間隙. . . . . . . . 0.025 － 0.077 毫米（0.0010 － 0.0030 英寸）

進氣閥門導管和排氣閥門導管到閥桿（磨損極限）－間隙. 0.15 毫米（0.0059 英寸）

如果閥門導管與閥桿油隙超出磨損極限，但不足 0.20 毫米（0.008 英寸），允許對閥門導管滾花，然后用絞刀加工到要求的尺寸。（參見該章后面“閥門導管滾花”部分。）

重要提示： 在制造閥門導管時有一種 M7-1 改良型通長內紋導管，主要直徑是 7.172 － 7.248毫米（0.2823 － 0.2853 英寸）。螺紋必須在導管通長范圍內布滿內徑，并且7.016 x 75 毫米（0.2762 x 2.95 英寸）銷子必須要自由通過整個導管。絞孔后請到經認證的維修站選擇螺紋閥門導管。

研磨閥門座

重要提示： 為保證閥門連接件排列整齊，進氣閥門、排氣閥門、閥門座鑲?cè)Α椈珊凸潭ōh(huán)必須成對更換。而且，更換上述任一部件應同時更換連接件。

不得研磨閥門座。如果閥門座表面點蝕、燒毀、磨損或損壞，應成對更換進氣閥門或排氣閥門。

卸下閥門座鑲?cè)?/P>

重要提示： 拆卸閥門座時，注意不要損壞汽缸蓋。閥門座只能由熟悉操作步驟、有經驗的人員拆卸。

不要使用噴燈拆卸閥門鑲?cè)Γ驗檫@樣會改變缸蓋的硬度。

缸蓋鑲?cè)κ怯扇劢Y(jié)（粉末）金屬制成的。只能用下列方法之一拆卸鑲?cè)?/P>

John Deere約翰迪爾強鹿柴油發動機測量缸蓋氣中的閥門座孔

檢查閥門座內孔尺寸是否符合機器缸蓋下列技術規格的要求：

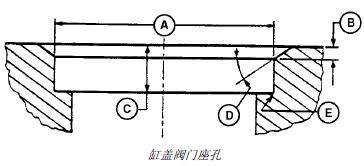

缸蓋閥門座孔

排氣閥門座鑲?cè)准夹g(shù)規格：

A . 36.436 － 36.462 毫米（1.4344 － 1.4355 英寸）

B . 2.34 毫米（0.092 英寸）參考

C . 8.715 － 8.785 毫米（0.3431 － 0.3458 英寸）

D . 38 － 42°

E . 最大半徑 0.5 毫米（0.019 英寸）

“A”孔的最大表面光潔度3.2 （微米）進氣閥門座鑲?cè)准夹g(shù)規格：

A . 37.436 － 37.462 毫米（1.4738 － 1.4748 英寸）

B . 2.8 毫米（0.110 英寸）參考

C . 9.215 － 9.285 毫米（0.3627 － 0.3655 英寸）

D . 38 － 42°

E . 最大半徑 0.5 毫米（0.019 英寸）

“A”孔的最大表面光潔度3.2 （微米）

更換的閥門座鑲?cè)ν鈴剑?/P>

進氣. . . . . . . . 37.487 － 37.513 毫米（1.476 － 1.477 英寸）

排氣. . . . . . . . 36.487 － 36.513 毫米（1.436 － 1.437 英寸）

安裝閥門座鑲?cè)?/P>

重要提示： 為保證閥門連接件排列整齊，進氣閥門、排氣閥門、閥門座鑲?cè)Α椈珊凸潭ōh(huán)必須成對更換。而且，更換上述任一部件應同時更換連接件。

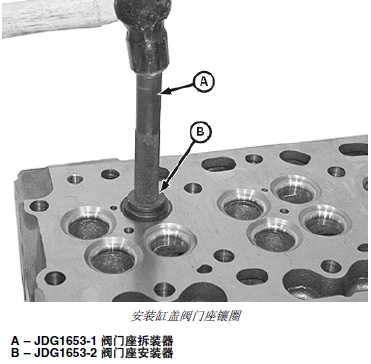

1. 用 JDG1653-1 閥門座孔拆裝器(A) 和 JDG1653-2 閥門座孔鑲?cè)Π惭b器(B) 安裝缸蓋閥門座孔鑲?cè)ΑＳ?JDG1653-2 閥門座安裝器的一端安裝進氣閥門座鑲?cè)Γ昧硪欢税惭b排氣閥門座鑲?cè)Α?/P>

2. 安裝閥門并測量閥門下沉量。（參見該章前面的“測量缸蓋閥門下沉”部分。）
