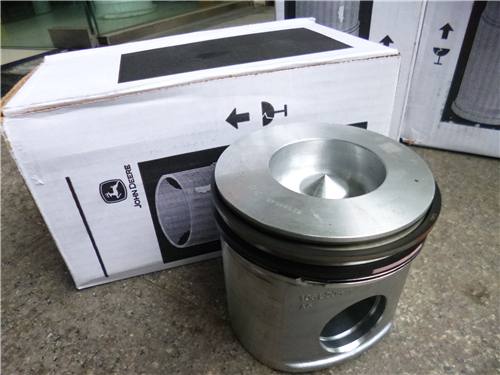

約翰迪爾強鹿柴油發動機汽缸體、汽缸套、活塞和連桿

連桿 — 一般信息

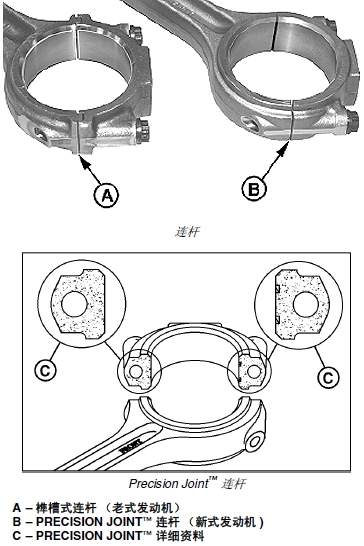

老式John Deere約翰迪爾強鹿柴油發動機的連桿和連桿瓦蓋之間采用傳統的榫槽式連接 (A)。新式John Deere約翰迪爾強鹿柴油發動機具有 PRECISION JOINT™ 連桿和瓦蓋 (B)。

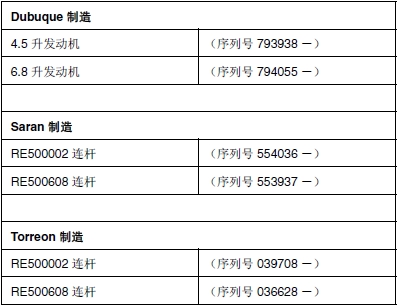

PRECISION JOINT™ 連桿和連桿瓦蓋說明如下：制造 PRECISION JOINT™ 連桿時，使用激光束在連桿上加工切槽。然后，通過連桿孔中的精密心軸，從接合處(C) 將連桿瓦蓋和連桿分開。

兩種類型的連桿都具有很高的連接強度，帶帽螺釘的扭矩相同。拆裝方法大致相同，本章稍后部分標注了不同之處。參見本章后面“檢查連桿和瓦蓋”以及“安裝活塞和連桿總成”部分。

拆下John Deere約翰迪爾強鹿柴油發動機活塞和連桿

如果需要從機器上拆下John Deere約翰迪爾強鹿柴油發動機，請參考機器技術手冊。

1. 排空冷卻液和機油。

注意： 如果要完全拆卸John Deere約翰迪爾強鹿柴油發動機，請參見第 010 章的“John Deere約翰迪爾強鹿柴油發動機拆卸順序”部分。

2. 拆卸汽缸蓋。（雙氣門汽缸蓋John Deere約翰迪爾強鹿柴油發動機，請參見第 020章“拆卸汽缸蓋”部分；四氣門汽缸蓋John Deere約翰迪爾強鹿柴油發動機，請參見第 021 章“拆卸汽缸蓋”部分。）

3. 拆卸凸輪軸隨動柱時應做標記，以便重新安裝時保持同一位置。

4. 清潔汽缸體基準面上的異物。

重要提示： 檢查汽缸套凸起（高于汽缸體部分）時，若要獲得精確的讀數，必須按技術規格的要求緊固帶帽螺釘和墊圈（詳見本章后面說明）。

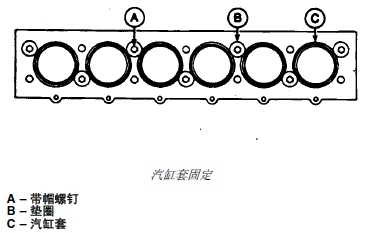

5. 使用短帶帽螺釘(A) 和 3 毫米（1/8 英寸）厚的墊圈(B) 固定汽缸套(C)。在兩個位置上擰緊每個襯套的固定螺釘。擰緊帶帽螺釘到 68 牛頓米（50 磅英尺）。

注意： 拆下汽缸蓋后，只有扣緊汽缸套后才能轉動曲軸。

注意： 一定要按照鉸刀生產廠商的說明操作。

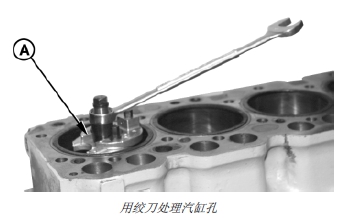

6. 用刮刀或絞刀 (A) 清除汽缸套孔中的積碳。用壓縮空氣去除汽缸體內的異物。

A – 絞刀

7. 拆下油盤、油泵和集油管。（參見第 060 章“拆卸、檢查和安裝油泵集油管總成”部分。）（請參閱 060章中的“拆卸機油泵”部分。）

8. 標記連桿、活塞和連桿瓦蓋，以保證將其裝回拆卸前的同一位置。

重要提示： 連桿和主軸瓦一定要匹配各自的連桿瓦蓋。

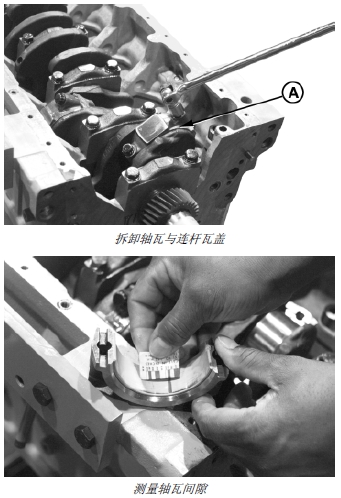

9. 拆下所有連桿瓦蓋 (A) 及軸瓦。

10. 拆卸活塞和連桿總成之前，用 PLASTIGAGE® 測量連桿軸瓦與軸頸之間的油隙。記錄測量值。（請參閱本章后面的“檢查和測量連桿軸瓦”部分。）

注意： 按照制造商指導的方法使用 PLASTIGAGE®。PLASTIGAGE® 可以確定軸瓦與軸頸之間的油隙，但不能顯示二者表面的磨損情況。

A – 連桿瓦蓋

重要提示： 握住活塞，以防活塞掉落。活塞環脫離汽缸套后，活塞便會掉落。如果重復使用汽缸套，拆卸活塞和連桿總成時一定要格外小心，不要讓連桿撞擊汽缸套孔。

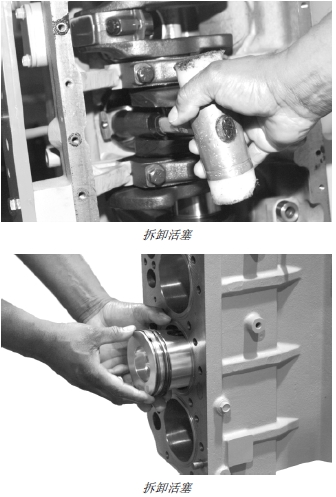

11. 輕輕敲打活塞，使其底部退出汽缸體頂部。

12. 從John Deere約翰迪爾強鹿柴油發動機拆下活塞和連桿。

13. 如果活塞環重復使用，應測量活塞環端面間隙并與以下技術規格進行比較：

活塞環－ 4045DF-TF150 John Deere約翰迪爾強鹿柴油發動機和 6068DF-TF150 John Deere約翰迪爾強鹿柴油發動機－技術規格

第 1 道壓縮環－端面間隙 . . . . 0.33 － 0.58 毫米（0.013 － 0.023 英寸）

第 2 道壓縮環－端面間隙 . . . . 1.24 － 1.49 毫米（0.049 － 0.059 英寸）

第 3 道控油環－端面間隙 . . . . 0.30 － 0.56 毫米（0.011 － 0.022 英寸）

活塞環－ 4045TF250 和 6068TF250 John Deere約翰迪爾強鹿柴油發動機－技術規格

第 1 道壓縮環－端面間隙 . . . . 0.33 － 0.64 毫米（0.013 － 0.025 英寸）

第 2 道壓縮環－端面間隙 . . . . 0.75 － 1.00 毫米（0.030 － 0.039 英寸）

第 3 道控油環－端面間隙 . . . . 0.33 － 0.64 毫米（0.013 － 0.025 英寸）

重型活塞環－技術規格

第 1 道壓縮環－端面間隙 . . . . 0.33 － 0.59 毫米（0.013 － 0.023 英寸）

第 2 道壓縮環－端面間隙 . . . . 0.89 － 1.14 毫米（0.035 － 0.049 英寸）

第 3 道控油環－端面間隙 . . . . 0.33 － 0.59 毫米（0.013 － 0.023 英寸）

14. 拆下所有主軸瓦蓋及軸瓦。從John Deere約翰迪爾強鹿柴油發動機拆下曲軸。
