三菱柴油機曲軸前后油封 曲軸軸承瓦 軸承蓋 齒輪 皮帶輪 止推板 飛輪總成 齒圈配件哪里有曲軸軸瓦的裝配要求
詳細描述
三菱柴油機曲軸前后油封 曲軸軸承瓦 軸承蓋 齒輪 皮帶輪 止推板 飛輪總成 齒圈配件哪里有曲軸軸瓦的裝配要求

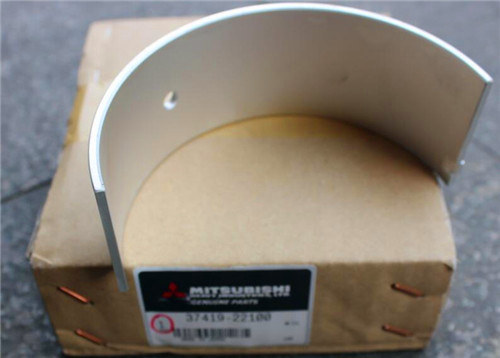

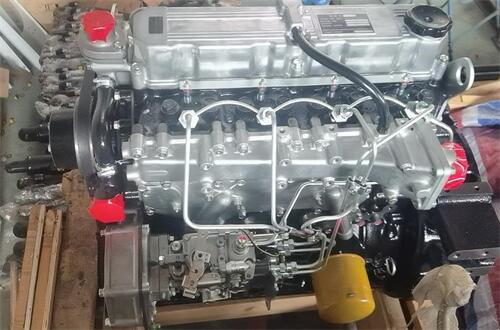

三菱柴油機曲軸軸瓦的裝配要求
三菱柴油機槽口
兩個瓦片的槽口應朝同一邊，如果連桿軸瓦特殊兩邊都有，應看連桿側面的標記。
三菱柴油機軸瓦長度
新三菱柴油機軸承裝入座孔內，上下兩片的每端均應高出軸瓦座平面。以保證軸瓦與座孔緊密貼合，提高散熱效果。 檢查三菱柴油機軸瓦長度的經驗做法是：將三菱柴油機軸瓦安裝好，裝上軸瓦蓋，按規定力矩值擰緊一端螺栓，在另一端蓋與軸瓦座平面間插入厚度為0.05mm的墊片，當擰該端螺栓的力矩達到10-20N·m時，如墊片能抽不出，說明軸承長度過長，應將無定位突榫的一端銼低；如墊片能抽出，說明軸瓦長度適合；如未擰到規定力矩值墊片就抽不出，說明軸瓦過短，應重新選配。
背面光滑突榫好
三菱柴油機軸承背面應無斑點，表面粗糙度Ra為0.8μm，突榫可防止軸瓦轉動，起定位作用，如突榫過低，可用尖統沖擊理想的高度，如突榫損壞，應重新選軸瓦。
彈性合適無啞聲
把新三菱柴油機軸瓦放入軸瓦座上后，要求軸瓦的曲率半徑大于座孔的曲率半徑，當軸瓦裝入座孔后，可借軸瓦自身的彈力與軸承座孔緊密貼合，以利于散熱。檢查軸瓦有無啞聲，可敲擊軸瓦背面查聽，有啞聲說明合金與底板結合不牢，應重新選配。
軸瓦軸頸的配合間隙要適當
選用軸瓦時，必須對其配合間隙進行檢查。檢查時，用量缸表和測微器測量軸瓦和軸頸，其差值即為配合間隙。軸瓦的配合間隙的檢驗檢查方法是：對于連桿瓦，在軸瓦上涂一層薄機油，將連桿在相應軸頸上，按規定力矩值擰緊螺栓，然后用手甩動連桿，能轉動1~1/2圈，沿軸線方向扳動連桿，沒有間隙感覺，即符合要求；對于曲軸瓦，在各道軸頸鶴軸瓦表面涂以機油，裝好曲軸按規定力矩值擰緊螺栓，雙手扳動曲軸，以曲軸能轉動1/2圈，且轉動輕便、均勻無阻滯現象為合適。
三菱柴油機曲軸軸瓦的裝配要求
三菱柴油機槽口
兩個瓦片的槽口應朝同一邊，如果連桿軸瓦特殊兩邊都有，應看連桿側面的標記。
三菱柴油機軸瓦長度
新三菱柴油機軸承裝入座孔內，上下兩片的每端均應高出軸瓦座平面。以保證軸瓦與座孔緊密貼合，提高散熱效果。 檢查三菱柴油機軸瓦長度的經驗做法是：將三菱柴油機軸瓦安裝好，裝上軸瓦蓋，按規定力矩值擰緊一端螺栓，在另一端蓋與軸瓦座平面間插入厚度為0.05mm的墊片，當擰該端螺栓的力矩達到10-20N·m時，如墊片能抽不出，說明軸承長度過長，應將無定位突榫的一端銼低；如墊片能抽出，說明軸瓦長度適合；如未擰到規定力矩值墊片就抽不出，說明軸瓦過短，應重新選配。
背面光滑突榫好
三菱柴油機軸承背面應無斑點，表面粗糙度Ra為0.8μm，突榫可防止軸瓦轉動，起定位作用，如突榫過低，可用尖統沖擊理想的高度，如突榫損壞，應重新選軸瓦。
彈性合適無啞聲
把新三菱柴油機軸瓦放入軸瓦座上后，要求軸瓦的曲率半徑大于座孔的曲率半徑，當軸瓦裝入座孔后，可借軸瓦自身的彈力與軸承座孔緊密貼合，以利于散熱。檢查軸瓦有無啞聲，可敲擊軸瓦背面查聽，有啞聲說明合金與底板結合不牢，應重新選配。
軸瓦軸頸的配合間隙要適當
選用軸瓦時，必須對其配合間隙進行檢查。檢查時，用量缸表和測微器測量軸瓦和軸頸，其差值即為配合間隙。軸瓦的配合間隙的檢驗檢查方法是：對于連桿瓦，在軸瓦上涂一層薄機油，將連桿在相應軸頸上，按規定力矩值擰緊螺栓，然后用手甩動連桿，能轉動1~1/2圈，沿軸線方向扳動連桿，沒有間隙感覺，即符合要求；對于曲軸瓦，在各道軸頸鶴軸瓦表面涂以機油，裝好曲軸按規定力矩值擰緊螺栓，雙手扳動曲軸，以曲軸能轉動1/2圈，且轉動輕便、均勻無阻滯現象為合適。
|
序號 |
配件名稱 |
配件配號 |
適用發動機型 |
通用車型 |
|
|

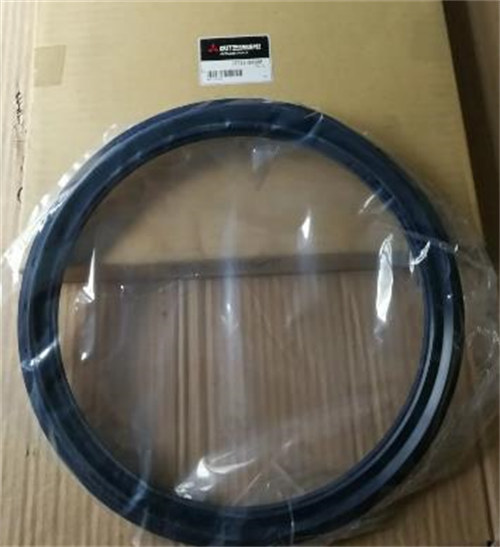

曲軸前油封 |
30920 03800 |
8DC80 8DC81 8DC82 6D20 6D22 8DC90 |
FV113 FV313 FV413 FV315 K253 K354 K503 K202 K203 T850 FP418 |
|
|
|
31120 11100 |
8DC40 8DC60 8DC80 8DC81 |
FV112 K252 FV113 FP113 K503 |
|
|
|
30011 11101 |
6DB10A C P |
NK8 NK15 AMR370 |
|
|
曲軸后油封 |
31220 71200 |
8DC20 8DC40 8DC60 8DC80 |
K303 K352 K701 K252 K600 K1300 FV112 FV113 FU103 |
|
|
|
30920 13701 |
6D20 |
K202LD LD BLD |
|
|
|
30012 60804 |
6DB10A C P |
NK8 NK15 AMR370 |
|
|
|
30012 66011 |
6DB10A P |
NK8 NK15 AMR370 |
|
|
飛輪殼 |
31212 70109 |
8DC20 8D40 8DC80 8DC81 |
K302 K352 K701 K252 FV112 F312 FV113 |
|
|
|
30912 10303 |
6D20 6D22 |
K202LK HD1200G3 HD1100G |
|
|
|
30912 10302 |
6D20 |
K202LD BLD |
|
|
飛輪總成 |
ME062175 |
8DC81 8DC90 |
FV313 FV315 |
|
|
|
ME062829 |
8DC82 8DC91 |
FV413 FV415 |
|
|
|
ME062830 |
8DC82 8DC91 |
FV413 FV415 |
|
|
|
31221 70011 |
8DC40 8DC80 8DC81 |
FV112 FV113 FP113 PV313 |
|
|
|
31221 86020 |
8DC20 8DC60 |
K302 K352 FU103 |
|
|
30921 10012 |
6D20 |
K202BLD LD |
|
|
|
飛輪齒圈 |
ME062828 |
8DC82 8DC91 |
FV413 FV415 K303 K602 K402 FU413 K1500 |
|
|
|
31121 00201 |
8DC20 8DC40 8DC60 8DC80 8DC818DC90 6D20 6D22 |
K302 K3525 K701 K252 K253 K503 K354 FV113 FV313 FV315 FP418 T850 K203 K202 |
|
|
飛輪螺栓 |
ME052692 |
8DC82 8DC91 |
FV413 FV415 |
|
|
|
ME062222 |
8DC81 8DC90 |
FV313 FV315 |
|
|
|
31121 12100 |
8DC20 8DC40 8DC60 |
K302 K352 K701 K252 K253 K354 K503 FV112 |
|
|
|
31121 12100 |
8DC80 8DC81 |
FV113 FV313 FP313 |
|
|
|
ME052284 |
6D22 |
K203 T850 FP418 |
|
|
|
31921 00300 |
6D20 6D22 |
K203 HD1200G HD1100G |
|
|
飛輪軸承 |
MH040026 |
8DC40 8DC80 8DC81 8DC82 8DC90 8DC91 6D20 6D22 |
FV112 FV113 FP113 FV313 FP313 FV413 FV315 FV415 K253 K354 K503 K1500L K202 K203 T850 |
|
|
|
31121 03500 |
8DC20 8DC60 6D20 |
K252 K352 FU103 K202 |
|
|
|
30021 60700 |
6DB10A |
NK8 NK15 |
|
|
曲軸軸承 |
ME052053,STD |
6D20 6D22 |
K203 T860 FP418 HD1200G3 HD1100G |
|
|
|
ME052054,0.25 |
6D20 6D22 |
K203 T860 FP418 HD1200G3 HD1100G |
|
|
|
ME052055,0.50 |
6D20 6D22 |
K203 T860 FP418 HD1200G3 HD1100G |
|
|
|
ME052056,0.75 |
6D20 6D22 |
K203 T860 FP418 HD1200G3 HD1100G |
|
|
|
ME052057,1.00 |
6D20 6D22 |
K203 T860 FP418 HD1200G3 HD1100G |
|
|
|
30909 00010 STD |
6D20 |
K202BLD LD LK |
|
|
|
30909 00020 |
6D20 |
K202BLD LD LK |
|
|
|
30909 00030 |
6D20 |
K202BLD LD LK |
|
|
|
30909 00040 |
6D20 |
K202BLD LD LK |
|
|
|
30909 00050 |
6D20 |
K202BLD LD LK |
|
|
|
30009 39003 STD |
6DB10A C P |
NK8 NK15 AMR370 BS13 |
|
|
|
30009 39013 0.25 |
6DB10A C P |
NK8 NK15 AMR370 |
|
|
|
30009 39023 0.50 |
6DB10A C P |
NK8 NK15 AMR370 |
|
|
|
30009 39033 0.75 |
6DB10A C P |
NK8 NK15 AMR370 |
|
|
|
30009 39043 1.00 |
6DB10A C P |
NK8 NK15 AMR370 |
|
|
曲軸止推板 |
31209 33100 STD |
8DC80 8DC81 8DC82 |
FV113 FV313 FV413 FV315 FV416 FP313 K253 K354 K503 1302 K1303 K1500 |
|
|
|
|
8DC90、8DC91 |
|
|
|
|
31209 33200 0.15 |
8DC80 8DC81 8DC82 8DC82、 8DC91 |
通用車型與標準止推板相同 |
|
|
|
31209 33300 0.30 |
8DC80 8DC81 8DC82 8DC82、 8DC91 |
通用車型與標準止推板相同 |
|
|
|
31209 33400 0.45 |
8DC80 8DC81 8DC82 8DC82、 8DC91 |
通用車型與標準止推板相同 |
|
|
|
31209 78101 STD |
8DC20 |
FV112 FV113 |
|
|
|
|
8DC40 |
FP113 K252 K352 |
|
|
|
|
8DC40 |
FP113 K252 K32 |
|
|
|
|
8DC60 8DC80 |
K1300 K203 K202 T850 |
|
|
|
31107 01602 |
6D20 |
K202 FV112 FV113 FP113 K252 K352 K1300 |
|
|
|
30007 51602 |
6DB10A P |
NK8 NK15 AMR370 |
|
|
曲軸齒輪 |
ME062049 |
8DC81 |
FV313 FV315 |
|
|
|
|
8DC90 |
K354 K253 K503 K1302 K1303 |
|
|
|
ME062311 |
8DC82 8DC91 |
FV413 FU413 FV415 FP415 K602 |
|
|
曲軸皮帶輪 |
ME062149 |
8DC81 8DC90 |
FV313 FV315 K253 K354 K503 K1303 |
|
|
|
ME062302 |
8DC82 8DC91 |
FV413 FV415 FU413 FP415 K602 K1500L |
|
|
|
ME052574 |
6D22 |
K203 T850 FP418 |
|
|
|
ME058318 |
6D20 6DC22 |
HD1200G3HD1100G |
|
|
|
30920 12200 |
6DC20 |
K202LD BLD |
|
|
|
30020 12100 |
6DB10A C P |
NK8 NK15 AMR370 BS13 |
