康明斯柴油機充電機發電機的工作原理與維修維護介紹

一、康明斯充電機發電機的概要

▶ 給康明斯柴油發動機電器控制系統負載供電，給電瓶充電的稱為充電機發電機，

1). 發電機主要功能部件構成

① 定子: 產生電流功能

② 轉子: 誘導發電功能；(電磁鐵)

③ 整流橋（整流二極管）: 交流電流 → 轉換為直流電流。

④ 電壓自動調節器: 調節輸出穩定電壓功能。

2). 定子：定子使 轉子磁化(N,S極) 旋轉產生交流電流,起傳達給整流為直流的整流橋的作用.

定子構成 : 由薄的鐵板積層的CORE內部槽有3相COIL.

三相結線方式 :  有 △ 結線方式,  Y 結線方式，根據用途妥當使用.(在Y 結線 為了提高功率 有時采用中性點 )

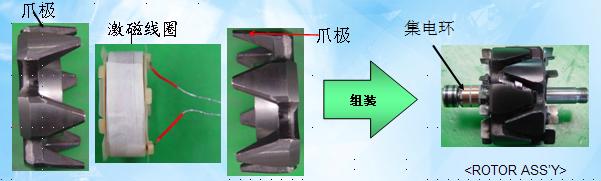

3). 轉子: 激磁線圈兩端各自連接在SLIP RING，依據發動機旋轉并通過刷子收到激磁電流而爪極被磁化（N，S極）使定子里產生交流電流.

-        轉子中間有SHFT, 中央由爪極扣住激磁線圈.

-        轉子以發動機皮帶輪的 2~3倍的RPM高速旋轉.

4). 整流橋: 在發電機的定子產生的交流電流整流為直流的裝置.

-        組成部件 : 主DIODE( 由＋ 3個和 － 3個構成，交流改為直流的作用)

                  輔助DIODE(由3個供FIELD 電流的作用), 也有沒有的TYPE.

                  HEAT SINK(散熱板)(由2個結成主DIODE和輔助DIODE 起散熱作用)

5). 調節器:發電機產生的電壓依據轉速變化.之所以調節器與轉速無關把產生的電壓維持到一定程度.

   檢出產生的電壓超過時使激磁電流變小或變“0” 而減小電壓,  電壓減小時提高激磁電流把端子電壓維持到一定程度.

調節器的功能中，根據周?chē)鷾囟榷兓{(diào)節電壓，此功能稱為溫度具備特性. 最近常采用能夠自己檢查充電系統故障的調節器.

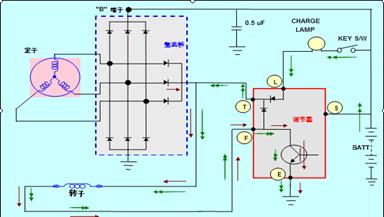

5)-1.發電機“L,S(R)”TYPE 回路圖

★ 調節電壓功能 : 冷態空載 ENG. 在2500 RPM條件下 (L-S TYPE : 14.4±0.3 V) / (L-R TYPE : 14.7±0.3V)

★ 溫度具備特性 :產品溫度 上升10℃ 時 電壓減少 0.1 V

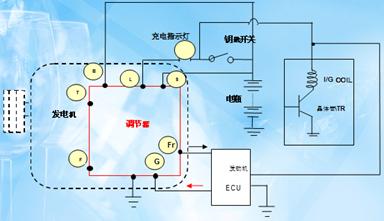

5)-2.發電機 “Fr,L,S,G” TYPE回路圖

5)-3發電機 “LRC” 功能(Load Response Control)

發動機 IDLE期間引加急劇電流則調節器防止發動機IDLE速度,并為了避免發動機負載的突然增大,而把轉子激磁電流切斷以后逐漸增加電流來減少發動機的速度變化. 依據此動作 調節器在提高燃比和減少 排廢氣及改善乘車感的方面作出貢獻.

LRC 啟動時間 SPEC : 5 ±3 秒(啟動時間與電瓶狀態及負載使用量有關),

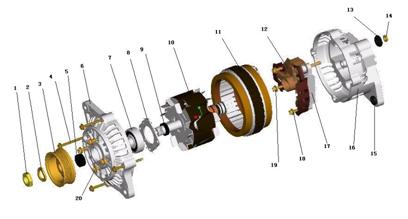

2.發電機分解圖及組成部件

1.螺母  2.彈簧墊圈 3.皮帶輪 4.貫通螺栓 5.限位圈 6.驅動端蓋  7.軸承 8.軸承蓋 9.限位圈   10.轉子 11.定子 12.調節器  13.絕緣套 14.螺母 15.補償套  16.電刷端蓋 17.整流橋 18.螺釘  19.螺釘
