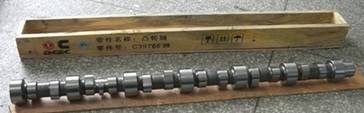

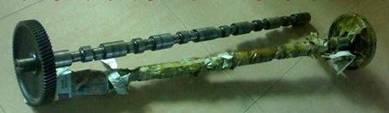

康明斯柴油發動機凸輪軸從動件實物圖與參數型號僅供參考：具體價格型號請與我們的銷售在線客服聯系，

日興動力科技廠價直銷康明斯KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78東風康明斯柴油機凸輪軸從動件，重慶康明斯柴油機凸輪軸從動件，美國康明斯柴油機凸輪軸從動件，

康明斯柴油發動機凸輪從動件：康明斯凸輪軸4913963，康明斯凸輪軸4914240，康明斯凸輪軸3066885，康明斯凸輪軸4912008，康明斯凸輪軸4912007，康明斯凸輪軸3090874，

康明斯發電機凸輪從動件推桿116541,柴油發電機配件 207248凸輪軸齒輪KTA,康明斯KTA19凸輪從動件滾輪3062141,M11-C350柴油機凸輪從動件3417766,柴油發動機配件凸輪軸齒輪3008971, 柴油發動機3008970凸輪軸齒輪KTA19, 康明斯KT38柴油機凸輪從動件滾輪3016825,

康明斯柴油機配件4009248凸輪從動件,M11康明斯氣門凸輪從動件總成3161475,KTA38柴油機凸輪軸止推軸承3007971,康明斯柴油發電機組系列3895486凸輪從動件,

康明斯NT855-S10凸輪軸4914522，康明斯柴油發電機組3064619凸輪從動件,重慶康明斯柴油機從動件47962,重慶康明斯動力凸輪從動件滾輪3635815,康明斯凸輪從動件分總成3028088,

康明斯凸輪從動件3008426,重慶康明斯零件發電機凸輪從動件205074凸輪,柴油機凸輪從動件214744噴油滾輪30812,重慶康明斯發動機配件凸輪從動件3655377,重慶康明斯汽車凸輪從動件206232噴油,

重慶康明斯發動機配件3062353凸輪,美國進口康明斯發動機配件3068473凸輪,康明斯發動機墊片3074402凸輪隨動件殼墊片,康明斯墊片3000101凸輪隨動件殼墊片,康明斯發電機配件3376280凸輪軸瓦, 康明斯L10G3.GEN.DR(330)凸輪從動件3328671，

康明斯L10-260凸輪從動桿3067870，康明斯KTA19-C凸輪軸齒輪3329533，康明斯L10-310凸輪從動桿3064619，康明斯ISM-280凸輪從動件軸3417769，康明斯L10-280凸輪從動桿3328630，康明斯凸輪從動件總成3081251，康明斯凸輪從動件3056567，康明斯凸輪從動件3056566，

康明斯凸輪從動件AR10627，康明斯NTA855-P425凸輪從動件3056566，船舶康明斯配件發電機組K19凸輪軸總成207770, 康明斯6BT5.9凸輪軸齒輪3929028，K38康明斯發動機凸輪軸3074310,

船舶康明斯配件發電機組K19凸輪軸總成205750,康明斯K38發動機凸輪軸3074311,東風康明斯大貨車柴油機配件3801668凸輪軸NTA,康明斯卡車配件凸輪軸3804824, 康明斯M11氣門凸輪從動件3895486，起重汽車備件凸輪軸3803651cummins, 康明斯凸輪軸3929886，康明斯自卸車康明斯凸輪軸3036117,

康明斯大型自卸車凸輪軸3031461,康明斯汽車凸輪軸3049024,汽車發動機凸輪軸3026975康明斯,重慶康明斯柴油機配件凸輪軸3013091,康明斯配件氣門凸輪從動件3821160,康明斯混凝土攪拌車發動機配件205025凸輪軸,國產吊車配件康明斯凸輪軸中間齒輪總成3004594,康明斯機組凸輪軸齒輪206134,

康明斯凸輪從動件總成3161475，康明斯凸輪從動件總成3417645，康明斯KTA38-G2從動件3418861，康明斯KTA38-P1250噴油凸輪從動件206231RB，

康明斯M11凸輪軸3087856，康明斯凸輪軸3066882，康明斯凸輪軸3025517，康明斯凸輪軸4004556，康明斯凸輪軸3042568，工程機械康明斯配件凸輪軸總成4958462,

工程康明斯配件凸輪軸總成4914240,挖掘機康明斯配件凸輪軸總成4914522,東風康明斯大貨車發動機配件4912007凸輪軸, 康明斯NT855凸輪軸3042568凸輪軸，康明斯客車配件3087856凸輪軸,康明斯重汽配件3924471凸輪軸, 康明斯NT855凸輪軸3042568凸輪軸.，康明斯發動機配件3914640凸輪軸,柴油機NTAA855康明斯柴油機4089326凸輪軸, 康明斯3923478凸輪軸，礦用汽車配件康明斯發動機凸輪軸齒輪391877,

福田汽車配件康明斯發動機凸輪軸齒輪390767,康明斯發動機凸輪軸齒輪391732, 康明斯3348374 4022816 4022823 凸輪軸，汽車齒輪康明斯發動機凸輪軸齒輪3901967, CUMMINS康明斯3044767凸輪軸，鋼軌探傷車配件康明斯3632363凸輪軸,康明斯機械的配件3628822凸輪軸,重慶康明斯發電機組的配件206772凸輪軸,康明斯凸輪軸齒輪3027217, CUMMINS康明斯3417766凸輪從動件，康明斯NTA855-P425凸輪從動件3081250，

康明斯凸輪從動件3081250，康明斯凸輪從動件總成3039164，康明斯柴油機配件4009248凸輪從動件K19cummins，康明斯凸輪從動件總成3081413，康明斯凸輪軸3066877，康明斯ISM-370凸輪軸4083012，康明斯ISM-305V凸輪軸3097267，CUMMINS康明斯3036117凸輪軸，6BT凸輪軸齒3907431，

康明斯凸輪軸3076767，康明斯凸輪軸3066884，康明斯工礦鐵路配件凸輪軸齒輪3401439, 康明斯M11凸輪軸4024969凸輪軸，石油機械康明斯凸輪軸齒輪3031460康明斯,

康明斯M11凸輪軸3087856，油泵車零件康明斯發動機凸輪軸齒輪3027423, 進口康明斯發動機凸輪軸，康明斯汽車部件柴油機3002834凸輪軸套, 康明斯凸輪軸的價格，大型汽車205230凸輪軸襯套K38 K50,康明斯國產挖掘機配件凸輪從動件軸3077538,康明斯柴油發電機組凸輪從動桿總成3328628,

康明斯3067871襯套,康明斯凸輪軸從動件3029920, 康明斯凸輪軸3062076，康明斯凸輪軸3062077，康明斯凸輪軸3044767，CCEC康明斯柴油發動機凸輪從動件3418532，康明斯ISM-380E-20凸輪軸3348374，康明斯凸輪從動件滾輪3016825，CUMMINS康明斯3417766凸輪從動件，

康明斯ISM-285V凸輪軸3102901，康明斯ISM-280凸輪軸4905184，康明斯ISM-450凸輪軸4922089，康明斯ISM-385E-30凸輪軸4022823，KTAA19-G6/G7康明斯凸輪軸從動件，康明斯ISM-305V凸輪軸3895786，挖掘機配件康明斯凸輪從動件墊片3074404,船用柴油機康明斯凸輪軸3954100,

康明斯小型柴油發動機汽車凸輪軸襯套3017325, 康明斯M11凸輪軸4896421，美國康明斯發動機配件凸輪軸襯套287816, CUMMINS康明斯3004684凸輪軸中間卡輪，重慶康明斯齒輪 發動機凸輪軸齒輪3026243, 康明斯A2300凸輪軸襯套3943199凸輪軸，康明斯凸輪隨動件殼墊片3020001,

康明斯柴油發電機205256凸輪從動件,康明斯發動機配件3628755凸輪從動, 進口康明斯凸輪軸C6205411300凸輪軸曲軸，推土機NT855康明斯凸輪從動件軸3065125, CUMMINS康明斯3096532凸輪軸總成，康明斯發電機的配件凸輪從動件3039164,挖掘機康明斯配件 凸輪軸總成491393, CUMMINS康明斯3821163凸輪從動件, 康明斯DY1340偉力機組凸輪從動件，

康明斯發動機凸輪軸從動件配氣機構

一.配氣機構的功能：控制各汽缸進、排氣門按發動機工作情況，適時開啟和關閉。康明斯發動機采用獨特的PT燃油系統，其配氣機構還有控制噴油正時功能。

二.機構組成：由正時齒輪系、凸輪軸、隨動組件、推桿、搖臂、橋式壓板、氣門等零部件組成。

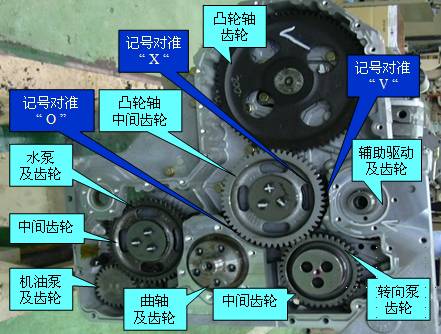

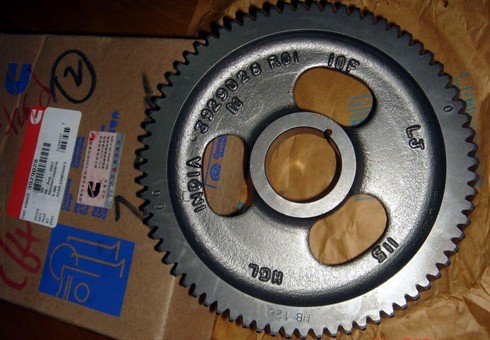

1.正時齒輪系：由曲軸齒輪、凸輪軸齒輪、輔助驅動齒輪以及中間齒輪等構成；由曲軸齒輪將運動傳遞給凸輪軸齒輪、輔助驅動齒輪，并由正時記號建立相互間的轉角關系，其中心距和齒側間隙由設計保證，裝配時勿需調整。

安裝須知

安裝中間齒輪時，記號一定要對準，否則發動機將損壞。惰輪軸的螺栓擰緊力矩61N.m（45ft-Ib），再加上60度。惰齒輪的止推片油槽面必須面向齒輪（運動件），否則將損壞發動機。中間齒輪的軸向間隙： 0.30  0.53  mm，中間齒輪的側隙：  0.08  0.41  mm，附件驅動齒輪的側隙：0.08  0.41 mm。

2.配氣相位：（以曲軸順時針轉動方向計）

進氣開始：上止點前26度

進氣結束：下止點后50度

排氣開始：下止點前64度

排氣結束：上止點后26度

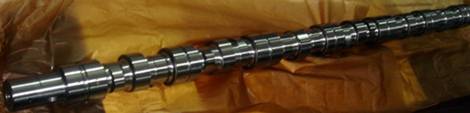

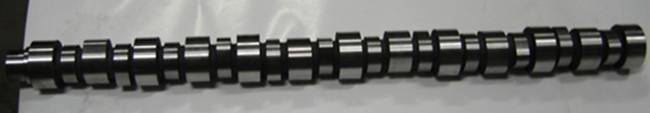

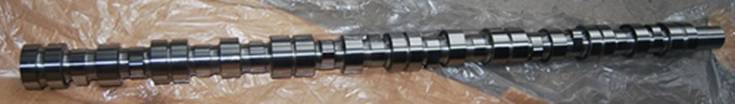

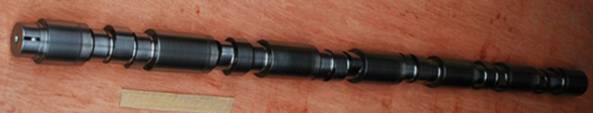

3.凸輪軸：是配氣機構的控制零件，它是由七道軸徑、六組凸輪構成的鋼軸；其中每組凸輪分別由一個進氣凸輪、排氣凸輪、噴油凸輪組成。

噴油凸輪：由一個大基圓、一個小基圓加兩段過渡圓弧構成。噴油凸輪通過傳動機構控制噴油器柱塞的運動。

氣門凸輪：為拋物線型單基圓凸輪，控制氣門的開啟或關閉。

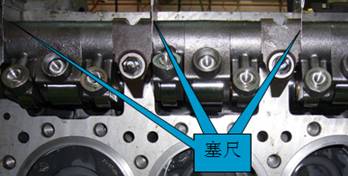

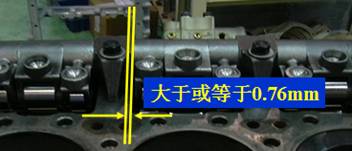

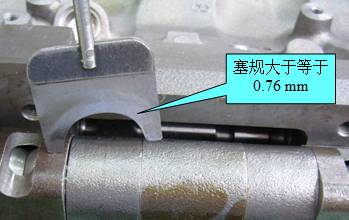

凸輪軸軸向竄動量

M11發動機凸輪軸軸向竄動量

定位：由安裝在機體前端面的止推板進行軸向定位。

規范值： M11  0.1  0.4mm

軸向竄動量由止推板控制，如軸向竄動量超標需更換止推板。

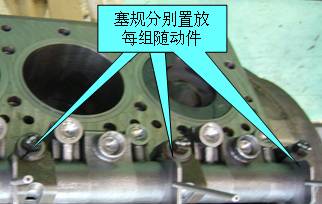

4.隨動組件：由滾輪、滾輪銷、隨動臂、隨動臂軸等組成。其作用為：通過滾輪與凸輪表面接觸，將凸輪型線變化特性傳遞給推桿；滾輪銷用定位銷定位，隨動臂軸用螺釘定位，以保證潤滑油道的連續。

噴油正時（定時）

M11發動機通過改變曲軸與凸輪軸相對轉角，調整噴油正時（選用凸輪軸偏心鍵調整）。

5.推桿：為上端帶凹頭，下端帶球頭的鋼管；作用是傳遞運動。推桿有氣門推桿和噴油推桿之分，區別是噴油推桿較細、氣門推桿粗且空心管。

注意：安裝時必須保證位置正確。

6.搖臂：構成杠桿傳遞運動，現已采用新式的球面滑動平板搖臂，消除了與橋式壓板間的磨損，設有調整螺釘和鎖緊螺母；分為進氣搖臂 (1.3.5與2.4.6缸不相同,裝配時需選擇),|噴油搖臂、排氣搖臂 (1.3.5與2.4.6缸不相同,裝配時需選擇)，搖臂軸裝配時有選擇性，F(xiàn)ront應朝向發動機前端，Rear應朝發動機后端，有“V”標示應朝下。

調整氣門和噴油器必須明確：

1，曲軸的曲拐與調整標記的關系 A    2,5      B   3,4       C    1,6

2，點火順序    1、5、3、6、2、4

3，VS代表氣門調整位置，與齒輪室指針對正；TC代表上止點，表示活塞在最高位置，與調整氣門無關；

4，當同一曲拐的兩只活塞到達上止點終了時，一只缸處于交接狀態，另一只處于作功狀態

交接：氣門處于交接狀態，即排氣即將關閉，進氣即將開啟，排氣門推桿處于頂死狀態，此時凸輪軸處于上八字，不能調

    整氣門間隙；

作功： 另一只缸蓋處于做功狀態，兩只氣門關閉，推桿處于最低位置，此時凸輪軸處于下八字，可調整氣門間隙。

STC噴油器檢查和調整

1、蒸汽清洗發動機

2、調整之前，使發動機在正時滯后狀態下運轉，這樣可以把會造成調整不當?shù)臋C(jī)油從挺柱中擠出。

3、對于裝有電子STC控制的發動機，把導線從機油控制閥上的端子拆下來，這樣可以防止發動機進入提前正時狀態

4、對于裝有液力STC控制閥的發動機，應把機油供油管從機油控制閥上拆下來，并塞住軟管和接頭。這樣可以防止發動機進入提前正時狀態

5、讓發動機在高怠速（正常正時狀態下）下運轉5分鐘，這樣可以使全部機油從噴油器挺柱中泵出，以使噴油器得到正確的調整。

6、關閉發動機。如果您的發動機以前未清洗過，則此時應用蒸汽清洗發動機，以防在拆下氣門室罩時贓物進入到發動機。

7、拆下?lián)u臂室罩和相關的部件

8、盤動發動機，確定汽缸處于氣門調整位置（要調整的氣門，它們所在的汽缸的所有氣門應全部關閉才能進行調整，利用下表可以確定應檢查哪個缸的氣門位置）

9、如果搖臂組件已拆下，采用下面的步驟來確定應調整的汽缸。

  注：所有汽缸上的全部調整螺釘必須松開，且推桿必須保持對正位置。

注：兩個汽缸都必須檢查。

   把兩個搖臂都?jí)合驑蚴綁喊澹D(zhuǎn)動調節螺釘直到它們接觸到推桿。轉動鎖緊螺母直到它們接觸到搖臂。比較調節螺釘高出調節螺母的高度，有同樣高的調節螺釘?shù)钠拙褪且{(diào)整氣門的汽缸

  注：對于可以進行氣門調整的汽缸，其推桿高出搖臂室頂部的高度也相同，
