康明斯柴油發動機曲軸 飛輪 齒輪實物圖與參數型號僅供參考：具體價格型號請與我們的銷售在線客服聯系，

日興動力科技廠價直銷康明斯KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78東風康明斯曲軸 飛輪 齒輪，重慶康明斯曲軸 飛輪 齒輪，美國康明斯曲軸 飛輪 齒輪，

曲軸總成由曲軸、飛輪、曲軸正時齒輪、曲軸帶輪、起動爪、平鍵、飛輪螺栓、飛輪螺栓墊板等組成。

康明斯柴油發動機曲軸:康明斯A2300曲軸，康明斯6BT5.9型柴油發動機曲軸，康明斯4900709曲軸，康明斯4900899曲軸，康明斯發動機曲軸3418898，康明斯曲軸3073707，康明斯發動機曲軸3630075，

康明斯L10-280曲軸3819989，康明斯6BT5.9型柴油發動機曲軸主軸，康明斯ISX-475曲軸3680962，康明斯ISX-475曲軸3608889，東風康明斯曲軸皮帶輪3914494，康明斯KTA38-G2曲軸總成3038750，康明斯KTA38-G5曲軸總成BP6701，康明斯KTA38-G2曲軸3176424，康明斯ISX-475曲軸齒輪3680542，

康明斯曲軸3096362，康明斯曲軸3176424價格，康明斯NTA855-P425曲軸3608833，康明斯ISM-280曲軸3073707，康明斯發動機曲軸3608833，康明斯KTA38-P1250曲軸總成3038750CE，

康明斯KTAA19-CE曲軸4917120，康明斯KTAA19-CE曲軸4916789，福田康明斯ISF曲軸5264231，康明斯KTA19-C曲軸3096362，康明斯發動機6BT曲軸，康明斯ISX-400曲軸3681911，

康明斯KTA50-G3曲軸3629276，康明斯KTA50-G3曲軸總成BP6728，康明斯N14-400E曲軸3064291，康明斯KTAA19-CE曲軸4916790，康明斯L10-260曲軸3819624，康明斯ISX-475曲軸3608888，康明斯cummins曲軸后油封4955633，康明斯B、C、L系列曲軸 價格，康明斯發電機3175255曲軸齒輪KTA38，

康明斯3073707曲軸，康明斯ISME曲軸前油封3804744，康明斯發動機211918曲軸皮帶輪，康明斯ISLE發動機用曲軸價格，康明斯汽車發動機3002175曲軸皮帶輪，康明斯KTAA38-G9A曲軸隔套，柴油機康明斯皮帶輪m11 218708曲軸，康明斯發電機皮帶輪3150032曲軸皮帶輪，康明斯柴油機密封墊片制造3175924曲軸墊片，

康明斯曲軸型號C3929037，東風康明斯高壓共軌柴油機5256270曲軸，康明斯發動機3418543曲軸皮帶輪，進口康明斯可調皮帶輪3069777曲軸皮帶，康明斯柴油機207259曲軸齒輪KTA19，康明斯曲軸皮帶輪4914147，國產康明斯曲軸皮帶輪3655989，

康明斯KTAA38-G9A油封(曲軸),船用康明斯曲軸皮帶輪3655836，康明斯柴油機曲軸皮帶輪3655774，重慶康明斯曲軸皮帶輪316563，康明斯工程機械設備備件發動機4913633曲軸，康明斯油田設備用柴油機配件曲軸隔套206858，KTA38-G9汽車曲軸，康明斯重型卡車KTA38用的發動機配件曲軸3176424，

康明斯KTAA19-G5曲軸后油封，西安康明斯接頭康明斯發動機曲軸接頭，重慶康明斯公路養護機械備件3003694曲軸，重慶康明斯機械K19備件207096曲軸，康明斯半履帶式汽車零件曲軸連接盤3165503，

康明斯卡車曲軸減震皮帶輪3036449附件，康明斯曲軸皮帶輪3018761，康明斯渦輪增壓發動機挖沙船用柴油機曲軸前油封，電噴康明斯發動機配件進口，重慶康明斯船用柴油機曲軸后油封3968563，康明斯發動機進口船用曲軸后油封392768，康明斯發動機上海曲軸后油封3925530，康明斯發動機北京曲軸后油封392612，康明斯發電機曲軸后油封3909410，康明斯發動機零配件進口船用曲軸后油封，

康明斯發動機動游艇船用柴油機曲軸后油封，進口康明斯曲軸后油封襯套3006237，東風康明斯發動機曲軸接頭316587，康明斯發動機曲軸后油封4089542，康明斯叉車M11柴油機曲軸油封3019600，福田康明斯發動機曲軸皮帶輪3003696，康明斯大型叉車發動機油封（曲軸）3062676，康明斯車康明斯KTA19曲軸前油封301678，

康明斯配件3917320曲軸，康明斯發動機3027931曲軸L10，康明斯柴油機零配件曲軸減震器3626724，康明斯3945917曲軸瓦，東風康明斯柴油發電機組曲軸后油封護圈3350832，東風康明斯發電機汽車曲軸總成3630056，

康明斯發動機發電機船舶曲軸3630059，康明斯重慶曲軸409899，康明斯發電機曲軸3627642，貴州康明斯發電機磨曲軸3626832，廈門康明斯發電機曲軸3024923，康明斯發電機曲軸價格211980，康明斯發電機發動機曲軸總成3005357，康明斯發電機配件曲軸3347569，康明斯發電機配件曲軸總成3005598，

重慶康明斯發電機配件曲軸207530，進口康明斯發電機配件曲軸3201082，康明斯發電機組配件曲軸3096362，康明斯發電機組曲軸2882729，康明斯電力發電機組曲軸3803898，康明斯配件3011826曲軸皮帶輪，康明斯發電機曲軸前油封總成3900709，康明斯KT38曲軸齒輪206411，康明斯汽車曲軸3630076，

重慶康明斯發動機曲軸4099004，康明斯船用柴油機曲軸3907804，康明斯應急發電機六缸柴油機曲軸3905619，西安康明斯發電機曲軸3903828，重慶康明斯應急發電車發動機曲軸3917443，東風康明斯發動機曲軸3904363，康明斯柴油機發電機曲軸3918986，美國康明斯發電機曲軸3914584，康明斯發電機曲軸3910968，重慶康明斯發電機輪船曲軸3905625，康明斯靜音發電機曲軸3929036，康明斯發電機整體式曲軸3905617，

康明斯發電機曲軸3903830，康明斯發電機曲軸3903827，康明斯工程機械維修附件曲軸皮帶輪4913607，康明斯起重機曲軸后油封3934486，康明斯起重機械配件曲軸前油封3906080，康明斯重型汽車配件3945859曲軸瓦止推瓦，東風康明斯發動機曲軸接頭4913942，康明斯泵車柴油機207259曲軸齒輪，

康明斯汽車進口曲軸后油封3870890，康明斯裝載機發動機配件曲軸齒輪3084445，東風康明斯汽車柴油機曲軸C3929037，西安康明斯備件船用柴油機曲軸前油封3904355，康明斯發動機曲軸前油封3904355，美國康明斯船用柴油機曲軸后油封3003878，東風康明斯曲軸油封3016790，東風康明斯前曲軸油封船用發動機3003877，重慶船用康明斯發動機曲軸前油封152890，西安康明斯柴油發動機曲軸前油封3020182，

美國康明斯配件曲軸后油封(雙唇）212832，重慶康明斯發動機曲軸，重慶康明斯發電機船機曲軸3630060，重型柴油發動機3921927曲軸前油封，襄樊康明斯發動機曲軸油封4955665，康明斯發動機曲軸皮帶輪205383，進口康明斯KT(A)38曲軸3630070，康明斯NT855柴油機曲軸皮帶輪3010320，

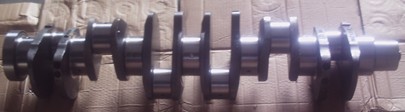

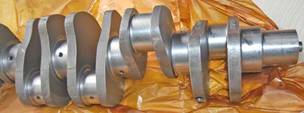

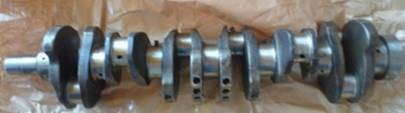

康明斯柴油發動機曲軸組件

1.曲軸沖程加大11毫米；(L10為136，M11為147)

2.曲軸熱處理正火加園角淬火

3.主軸頸等寬；

4.M11連桿與L10連桿通用；

5.連桿小頭無去重搭子；

6.連桿中心距短，外形小，剛度好；

（2）曲軸是一根按一定規律設計的帶曲拐的軸，它分主軸頸和連桿頸：

     連桿頸 78.950/79.013，主軸頸 114.015/114.055   曲軸均為整體式全平衡曲軸。

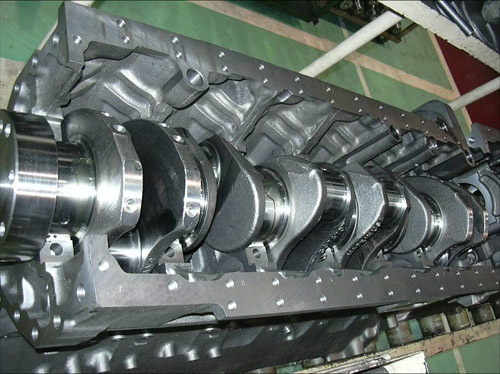

（3）曲軸有七道主軸頸，裝在機體的曲軸箱的主軸承坐上，康明斯的主軸瓦和連桿瓦均為重型瓦，其結構為鋼背---銅鉛--鉛錫三層合金瓦。主軸瓦有上下瓦之分，上瓦帶有油槽和油孔并在一邊是靠定位唇定位

（4）曲軸上有油道，機油來自主油道，并通過曲軸上的油道把機油送到連桿軸頸上。

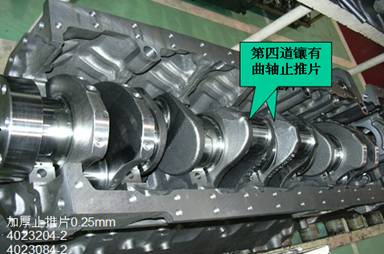

（5）在第四道主軸頸處裝有止推軸承，止推軸承有四片，下止推片有定位凸臺，裝配時油槽面向曲軸。

止推間隙為0.10  0.56 mm，止推片厚度最小/最大4.75/4.85mm,維修止推片選用，加厚0.25mm

（6）曲軸的前端裝有硅油減振器，以控制曲軸在運轉中的振幅，如減振器失效，嚴重時可以扭斷曲軸。

(7)軸徑與軸瓦間隙:由于淬火層厚度平均為3mm，因此軸頸可按加厚瓦的檔次修磨兩次不會降低曲軸的強度，因此用戶可根據曲軸的磨損情況，考慮配置的加厚瓦來修磨曲軸，使它達到規定的配合間隙，以保證油壓，保證油膜間隙與油膜厚度。

(8)康明斯各機型的加厚瓦為四種： 0.01"、0.02"、0.03"、0.04"

（9）曲軸裝配時的注意事項：A）主軸瓦的油孔應對準缸體的油孔, B）主軸承蓋具有方向性，螺栓有力矩要求。C）注意清潔和嚴防碰撞。

一、康明斯柴油發動機曲軸

曲軸的功用是把活塞的往復運動變?yōu)樾D(zhuǎn)運動，對外輸出功率并用來驅動發動機各輔助系統工作。

（1）康明斯柴油發動機曲軸的結構

曲軸分為主軸頸、連桿軸頸、曲柄、曲軸前端、曲軸后端五部分。

1、主軸頸：支撐曲軸的部位為主軸頸。按照主軸頸支撐情況可分為全支承曲軸和非全支承曲軸兩種。

全支承曲軸的特點是每個連桿軸頸都有支承點。柴油機采用全支承曲軸。

2、連桿軸頸：與連桿大頭相連，并在連桿軸承(軸瓦)中轉動。

3、曲柄：曲柄是主軸頸與連桿軸頸的連接部分。為了連桿軸頸的潤滑，曲軸上鉆有貫穿主軸頸、曲柄和連桿軸頸的油道，具有一定壓力的潤滑油經機體主油道進入主軸承工作面后，通過曲軸內部的油道送到連桿軸頸工作表面，以保證可靠潤滑。

4、曲軸前端：曲軸前端裝有正時齒輪和三角皮帶輪，以驅動噴油泵、配氣機構及機油泵，帶動風扇、發電機和水泵工作，在正時齒輪室蓋處裝有油封。

5、曲軸后端：曲軸后端安裝有飛輪。

康明斯柴油發動機曲軸的安裝

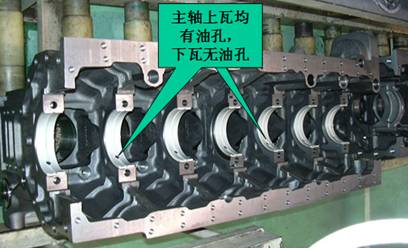

1主軸瓦上片有油槽和進油孔，與軸承座孔和主油道相通。下主軸瓦沒有油孔，安裝時應注意不要裝錯，以免堵塞油路。

2為防止曲軸軸向竄動，在第四個主軸頸上安裝有止推瓦。

康明斯柴油發動機曲軸與主軸瓦安裝時的注意事項

1、主軸承蓋與機體是一體加工的，所以主軸承蓋不可互換，主軸承蓋上有順序編號（1、2、3、4、5）和三角箭頭方向記號（安裝時箭頭指向柴油機前端，編號也從前端開始計起）

2、各主軸承上瓦設有油孔，軸瓦均為鋼背鋁合金薄壁軸瓦，與軸頸的間隙是不可調整的，磨損后間隙超過允許極限時，必須更換。

3、擰緊主軸承螺栓時，同一主軸承上的兩個螺栓，應分多次交替逐步擰緊至規定力矩，因裝有防松的淬硬墊圈，故主軸承螺栓無鎖緊墊片。

4、上、下主軸瓦不得裝錯。

5、拆卸主軸瓦時，要注意原來的順序和方向，依次存放，安裝時要對號入座，并保持原來的方向(同一道軸承兩定位凸唇應在同一側)。

6、擰緊主軸承螺栓時，應按先中間、后兩端的順序，即按照3、2、4、1、5或3、4、2、5、1的順序依次上緊，分2~3次均勻上緊到規定的扭矩，并可靠鎖緊。

7、安裝連桿軸承時，也應注意方向、位置符合要求，并交替地分2~3次將連桿螺栓擰緊至規定扭矩后(120±10N·m)并可靠鎖緊。

康明斯柴油發動機曲軸與主軸承的常見問題

1、化瓦:主軸承瓦被曲軸嚴重劃傷，主軸承瓦合金層磨掉，將軸瓦軋薄，并與曲軸粘連在一起的現象稱為“化瓦”。化瓦主要是由主軸瓦失油引起的。

2、上、下主軸瓦裝反而堵塞油路。

3、由于曲軸與連桿瓦、曲軸與主軸瓦的間隙過大引起柴油機機油壓力低。

4、各主軸承蓋順序裝錯曲軸無法轉動。

5、曲軸斷裂:曲軸是受負荷沖擊最嚴重的零部件之一。過大的負荷會引起曲軸斷裂。

6、止推瓦磨損嚴重，曲軸軸向竄量過大,止推瓦磨損主要是由于在拖拉機使用中離合器的結合過快引起的，離合器的結合應緩慢。

康明斯柴油發動機燒瓦的故障分析與排除

化瓦的主要原因是軸瓦潤滑不良，裝配間隙過小等。

        (1)機油泵失效，運動副得到良好的潤滑:檢查機油泵齒輪是否松動，泵體內齒輪間隙以及齒頂與泵殼的間隙是否磨損過大，磨損過大必須更換機油泵。

        (2)油壓表失效，表針固定在某一正常油壓位置，但實際機油壓力低，使軸瓦潤滑不良:機器在使用過程中不能僅憑油壓表判斷潤滑的優劣，還要監視油位的高低及響聲等。

        (3)機油道或機油濾清器堵塞:清洗或更換機油濾清器

        (4)機油液面低:油面高度低于油標尺下刻線及時加注潤滑油,新機器機油加至油標尺中線位置后應開車運轉5min，并停車15 min后觀察油面高度，達不到油標尺中線刻度應及時加注至規定油面。

        (5)天氣太冷使機油溫度過低，機油粘度過大，機油不能立即充滿管路和軸瓦，此時若突然加速會導致軸瓦快速磨損而損壞。在這種情況下應低速運轉10~15min。
