康明斯柴油發動機搖臂總成實物圖與參數型號僅供參考：具體價格型號請與我們的銷售在線客服聯系，

日興動力科技廠價直銷康明斯KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78東風康明斯搖臂總成，重慶康明斯搖臂總成，美國康明斯搖臂總成，

康明斯柴油發動機搖臂:康明斯KTA38-G2搖臂總成3176363，康明斯柴油機,NT855搖臂室蓋密封墊，康明斯搖臂總成3176363，康明斯搖臂3053478，康明斯搖臂室蓋3006183，康明斯搖臂室3202196，

康明斯搖臂室3047479，CUMMINS康明斯3049437搖臂，康明斯搖臂3053476，康明斯搖臂3053477，康明斯搖臂室3177713，康明斯搖臂室蓋3010388，康明斯搖臂總成4914466，康明斯搖臂軸總成3176772，康明斯搖臂室3098720，康明斯康明斯CUMMINS 3019732搖臂，康明斯KTA38-G2搖臂3053479，康明斯ISM-285V搖臂4003904，

康明斯ISM-285V搖臂4003905，康明斯KTAA19-CE搖臂3053477，康明斯ISM-285V搖臂4003906，康明斯L10-C290搖臂4003913，康明斯L10-260搖臂3064605，康明斯NTA855-G5-GS/GC搖臂ar2307，

康明斯L10-260搖臂3064602，康明斯L10-C290搖臂4003912，美國康明斯A2300 搖臂室蓋，康明斯L10-260搖臂3068947，康明斯ISM-285V搖臂4003903，康明斯KTA38-G2搖臂3053476，

康明斯L10-260搖臂3064608，康明斯KTA38-G2搖臂3418858，重慶康明斯3010388柴油機配件搖臂室蓋, 康明斯發動機搖臂總成4003911，康明斯KTA38噴油搖臂,M11康明斯柴油機搖搖臂,上海康明斯發動機配件氣門搖臂3418858,

康明斯4003911搖臂總成價格，東風卡車用的康明斯發動機配件3033238,康明斯柴油機3006358搖臂室蓋NT(A)855M, 3202193柴油機配件重慶康明斯搖臂室, 康明斯發動機3044788搖臂室NT855-C280,

康明斯搖臂船用發動機KT19配件, 康明斯B系列發動機長搖臂，康明斯柴油機3177713氣門搖臂支座,康明斯搖臂的價格3065810,柴油機3006358康明斯發動機搖臂室蓋,康明斯山推推土機3038904搖臂軸,康明斯發電機搖臂軸定位環205129, 康明斯6C搖臂總成，康明斯搖臂 4003914柴油機配件,康明斯搖臂軸 3417765柴油機配件,

康明斯6CT8.3搖臂，康明斯搖臂 4003911柴油機配件,康明斯礦用自卸車配件噴油搖臂,康明斯柴油發動機配件發動機搖臂3418857,康明斯3892653柴油機配件搖臂支座,康明斯3820750柴油機配件斯搖臂軸,康明斯起重機配件柴油機搖臂室3006183, CUMMINS康明斯3053479搖臂，康明斯發電機噴油搖臂3400985, 康明斯柴油發動機型號A2300搖臂，康明斯發電機氣門搖臂4003924,康明斯噴油搖臂3884186,

康明斯氣門搖臂3400984康明斯發動機氣門搖臂3022178,康明斯搖臂螺絲3901617,康明斯發動機汽車配件3883221搖臂室蓋,康明斯柴油貨車用的配件3047479搖臂,康明斯機車配件用的3895830搖臂,

康明斯垃圾壓實機配件搖臂室上墊片305484,NT855柴油機搖臂3418522, CCEC康明斯柴油發動機搖臂3053476，東風康明斯柴油發動機配件氣門搖臂3418858,

康明斯發動機搖4003912,CCEC康明斯柴油發動機3049187搖臂室, 康明斯發動機配件3176875搖臂，康明斯柴油機配件氣門搖臂34188,康明斯3040720搖臂室蓋襯,發動機搖臂NTA855康明斯噴油搖臂AR230,

進口康明斯總成搖臂支座3026532,康明斯cummins搖臂支座3036916,進口康明斯噴油搖臂配件搖臂軸3028271,cummins康明斯搖臂室蓋3418882,康明斯搖臂室蓋3418881, 重慶康明斯配套國產搖臂3071189dyj，

重慶康明斯配件搖臂3892789,康明斯發動機搖臂3036918,康明斯專供搖臂支座 3027504, CUMMINS康明斯218152前搖臂，康明斯配件cumminsK19進氣搖臂3418857，康明斯維修配件康明斯搖臂4003926,

康明斯發動機配件3033238搖臂，康明斯發電機搖臂3884189,上海康明斯柴油機噴油搖臂3022176,康明斯發動機搖臂3400986,康明斯發電機氣門搖臂3884192,康明斯搖臂3022177,康明斯搖臂總成3400983,

康明斯發動機搖臂3883171, 東風卡車用的康明斯發動機配件3033238搖臂，康明斯發動機配件噴油搖臂30347,m11康明斯發動機配件搖臂30221,k19康明斯汽車氣門搖臂4003925,電控柴油發動機配件康明斯搖臂3019155,

康明斯氣門搖臂4928698,柴油發動機配件康明斯搖臂3021546, 發電機組KT38康明斯搖臂3053479，重型柴油發動機配件康明斯搖臂4071615,大型發動機配件康明斯搖臂4951378,康明斯搖臂4951377,

電噴柴油發動機配件康明斯搖臂4951376,電噴發動機的配件康明斯搖臂軸3901627,發動機配件康明斯搖臂軸3906249,進口柴油發動機用康明斯搖臂軸3915416,原裝進口發動機用康明斯搖臂軸3912209,福田康明斯柴油機搖臂軸3919435北京福田康明斯配件氣門搖臂軸3901626康明斯柴油共軌發動機搖臂支座3901692,

進口康明斯發動配件氣門搖臂支座3905870,進口康明斯發動機配件搖臂總成3934916, 康明斯NT/NTA855發動機配件3000521搖臂，進口康明斯柴油機配件搖臂鎖夾3901693, 康明斯NT/NTA855發動機配件3000521搖臂，進口康明斯汽車搖臂配件搖臂支座3818104,美國進口康明斯配件搖臂支座3058111,

福田康明斯搖臂支架204110前支架,船用主機康明斯搖臂軸卡簧3901764,康明斯柴油機搖臂隔套4924611,康明斯自行式平地機柴油機配件搖臂隔套40901, 3090004 QSK19 CCEC康明斯柴油發動機搖臂，重慶康明斯發動機原廠搖臂室蓋4963814,重慶康明斯電控柴油機原廠搖臂室蓋3070049,

重慶康明斯船用發動機配件搖臂室蓋3401304,重慶康明斯船用主機搖臂室蓋3071390, 3090005 QSK19 CCEC康明斯柴油發動機搖臂， 3090006 QSK19 CCEC康明斯柴油發動機搖臂， 3092515 QST30 CCEC康明斯柴油發動機搖臂，

重慶康明斯配件康明斯搖臂室蓋3080374,康明斯柴油機零部件搖臂支架3022191,康明斯柴油機3044514搖臂室上墊片,康明斯主機柴油機3020980搖臂室上墊片,康明斯配件3016453搖臂室上墊片,康明斯發動機配件墊片187589搖臂室下墊片,

東風康明斯柴油發電機搖臂室15032,進口康明斯船用發電機4920076搖臂室蓋襯墊,康明斯船用發電機3008401搖臂室蓋襯墊,康明斯發動機250kw船用發動機205410搖臂, 康明斯柴油機配件搖臂襯套207344，康明斯緊固件連接件氣門搖臂螺絲3901617,康明斯配件3202196搖臂室,重慶康明斯的配件3892654,

康明斯推土機山推KTA19柴油機140330搖臂, 康明斯搖臂,康明斯搖臂總成,康明斯搖臂室，重慶康明斯發動機KTA38內燃機搖臂34188,發電機組配件K6柴油發動機配件搖臂室墊,大型柴油機維修3629538柴油機配件重慶康明,康明斯3047710柴油機配件重慶康明斯搖,康明斯發動機搖臂室蓋150326,康明斯柴油發電機康明斯搖臂130355,

康明斯柴油發電機組搖臂支架30796,重慶康明斯配件康明斯搖臂室3098720,重慶康明斯船用發動機配件搖臂軸3049164, 康明斯柴油機搖臂室,搖臂室襯墊。康明斯搖臂總成3176363 康明斯搖臂軸3176875，重慶康明斯發動機裝機配件噴油搖臂4003909,重慶康明斯原廠配件氣門搖臂支座3066648,游艇用柴油機康明斯搖臂室3038977,

重慶康明斯柴油機搖臂室, 東風康明斯 6CT汽門搖臂總成C3934921，康明斯搖臂室墊3006349搖臂室蓋,康明斯游艇用發動機氣門搖臂總成,重慶康明斯動力搖臂30133,康明斯專供進口搖臂支座,康明斯大型自卸車進口康明斯發動機配件搖臂支座,福田康明斯發動機配件搖臂支架,

東風康明斯配件搖臂,康明斯貨車發動機氣門搖臂,康明斯高空作業車配件氣門搖臂,康明斯貨車發動機配件搖臂30332,康明斯牽引車配件氣門搖臂軸支座,康明斯微型柴油發動機專供3064599,康明斯重汽配件氣門搖臂3896642,康明斯發電機搖臂室襯墊3630839,康明斯山推T160推土機發動機噴油搖臂總成,

康明斯農機柴油機配件搖臂室殼3044787,M11美國康明斯汽車發動機400391搖臂總成,康明斯挖掘機配件BM95162,汽車康明斯NTA855工程車搖臂,康明斯礦用搖臂室蓋3010396,重慶康明斯發動機總成進氣門搖臂3068350,美國康明斯游艇配件進氣門搖臂3400972,重慶康明斯原廠配件發動機搖臂3068351,重慶康明斯搖臂3400973,

重慶美國康明斯柴油機汽車搖臂3064600,重慶康明斯游艇柴油機搖臂3064601,重慶康明斯發動機船用動力搖臂支架30705,重慶康明斯發動機廠游艇備件搖臂支座306461,重慶康明斯發動機原廠配件搖臂支座3070577,美國康明斯配件汽車搖臂4003907,重慶康明斯發動機裝機配件搖臂400390,

康明斯國產游艇發動機氣門搖臂軸支座307057,康明斯機械配件搖臂軸堵塞3038903,重型汽車KTA19-C525康明斯發動機搖臂軸,康明斯推土機發動機配件搖臂,康明斯山推混凝土機械3068947搖臂,康明斯搖臂的價格3064608搖臂,康明斯搖臂3064602,康明斯K19搖臂室蓋襯墊4922219,重慶康明斯引擎氣門搖臂軸支座303909,

康明斯柴油機配件3006358搖臂室蓋，重慶康明斯柴油發動機噴油搖臂軸31767,重慶康明斯發動機搖臂軸AR11493,康明斯配件康明斯噴油搖臂軸3045467.美國康明斯柴油機配件汽車搖臂室388324.北京康明斯發動機配件搖臂室3882995,重慶康明斯發動機動搖臂室3629537,重慶游艇用康明斯柴油發動機搖臂室320220,

重慶康明斯船用發動機及配件搖臂室,重慶康明斯發動機裝機配件游艇用搖臂室,重慶康明斯機船用動力搖臂室3202199,重慶康明斯柴油機搖臂室,重慶康明斯國產游艇發動機搖臂34009,康明斯配套搖臂3071189,康明斯一航發動機噴油搖臂169825,

重慶康明斯發動機裝機配件汽車搖臂169826,北京康明斯發動機配件汽車噴油搖臂40039,重慶康明斯柴油機配件進氣門搖臂3064597,重慶康明斯國產配件游艇柴油機進氣門搖臂,重慶康明斯柴油發動機汽車氣門搖臂3007420,康明斯游艇發動機噴油搖臂3049432,重慶康明斯發動機配件汽車搖臂304759,重慶康明斯發動機氣門搖臂207343,

重慶康明斯引擎發電機搖臂3049437,西安康明斯發動機配件康明斯搖臂304760,重慶康明斯柴油發電機組廠零配件搖臂,重慶康明斯發動機搖臂304943,重慶康明斯汽車搖臂205138,重慶康明斯游艇發動機搖臂軸總成 AR10648,

重慶康明斯柴油發動機搖臂室,3202198柴油機配件重慶康明斯搖臂室,重慶康明斯船用柴油機搖臂室,美國康明斯原廠搖臂室3200480,重慶康明斯發動機噴油搖臂3200481,重慶康明斯柴油發電機組原裝搖臂室320219,重慶康明斯柴油發電機組搖臂室30389,重慶康明斯發動機船用主機搖臂室,

重慶康明斯發動機有限游艇配件搖臂室207584,重慶康明斯游艇拖車配件噴油搖臂室,重慶康明斯汽車用發動機搖臂36557,KT38-G康明斯發動機搖臂軸3176772,重慶康明斯柴油機搖臂軸20722,重慶康明斯的配件搖臂室3035961,重慶康明斯發動機配件搖臂室302812,重慶康明斯柴油機配件搖臂室殼194525,

康明斯發動機配件搖臂室殼149627,康明斯汽車搖臂室蓋,美國康明斯船用發動機搖臂室蓋,重慶康明斯的配件氣門搖臂室蓋301024,重慶康明斯發動機零配件搖臂室蓋3007114,重慶康明斯搖臂軸總成164779,重慶康明斯發動機原廠配件搖臂室2868951,重慶船用發動機及配件搖臂3080818,重慶康明斯發動機氣門搖臂3070188,

重慶康明斯動力柴油機搖臂3068948,重慶康明斯柴油機搖臂,康明斯搖臂室襯墊3410209,進口康明斯發動機配件張緊搖臂總成4913609,康明斯工程自卸車配件張緊搖臂總成4913618,康明斯車用柴油機配件搖臂總成4914467,東風康明斯汽車配件搖臂總成4914466,大客配件康明斯搖臂軸3907206,東風客車康明斯配件搖臂軸3803166,康明斯配件康明斯搖臂4003923,國產康明斯柴油發動機配件搖臂3022179,康明斯鐵路機車配件301973,

康明斯挖掘機噴油搖臂襯套169353,上海康明斯船用發電機配件搖臂3041062,重慶康明斯發動機維修用噴油搖臂3418540,柴油發電機組用康明斯前搖臂分總成3418,康明斯發動機氣門搖臂3019731,康明斯3901717搖臂,康明斯汽車搖臂室3038978,游艇艇用康明斯柴油發動機搖臂AR11434,重慶康明斯原廠汽配零件汽車搖臂室207230,游艇艇用康明斯柴油發動機搖臂340097,康明斯汽車配件3064802,東風康明斯3038938柴油機配件,康明斯3934921搖臂,康明斯搖臂支座,康明斯柴油機噴油搖臂3884183,康明斯搖臂3053479柴油機配件,康明斯大客車用的發動機配件194037搖臂,康明斯汽車配件400390搖臂,

康明斯搖臂總成的構造與維修

1．搖臂總成的構造

1)功用：改變傳力方向，增力，調整氣門間隙。

2)類型：有搖臂軸和無搖臂軸兩種。

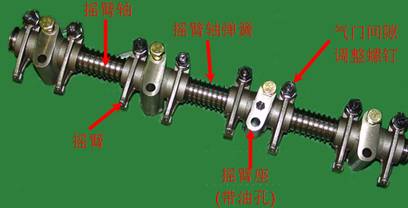

3)組成：

2．搖臂總成的維修

（1）檢查搖臂球面部位，輕微的磨損溝痕用油石或磨光機修磨，磨損嚴重時更換搖臂。

（2）帶氣門間隙調整螺釘的搖臂，檢查調整螺釘、鎖緊螺母和搖臂上的螺孔，損壞時更換。

（3）帶軸承的浮動搖臂，若軸承磨損嚴重或損壞應更換搖臂。

（4）有搖臂軸的，檢查搖臂與軸配合間隙，間隙超過允許極限，應更換零件或總成。

（5）檢查搖臂軸彎曲變形，超過允許極限，應校正或更換搖臂軸。

搖臂、搖臂軸的檢查

1、氣門擺臂孔徑的檢查:測量氣門搖臂的孔徑，當搖臂軸與搖臂孔徑配合間隙超過規定值時，應更換新件。EQ6100 配合間隙:＞0.10mm; CA6102 配合間隙: ＞ 0.10mm 。

2、氣門搖臂軸直線度誤差在100mm長度上≤0.03mm

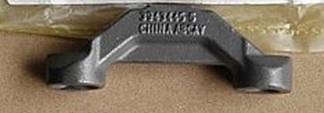

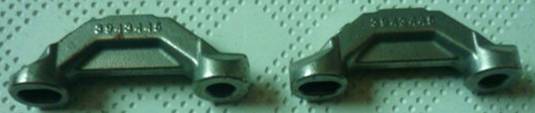

3、搖臂支座孔檢查:測量搖臂支座孔，當孔經超過使用極限時，應更換新搖臂支座。

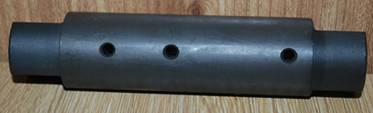

4、搖臂軸磨損量檢查:測量搖臂軸的直徑，當搖臂軸磨損后的尺寸超過使用極限時，應更換新的搖臂軸。EQ6100:Φ22（-0 .020 —— -0.040）mm;,CA6102: Φ 27.5 （-0 .007 —— -0.020） mm。

搖臂軸直線度誤差的檢測

搖臂孔徑的測量

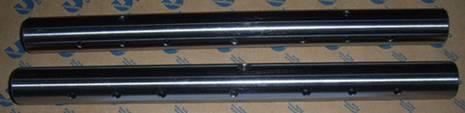

搖臂和搖臂軸

     1:搖臂是推桿與氣門之間的傳動件，作用在氣門桿尾部以推開氣門。

2:搖臂通過搖臂軸支承在搖臂支座上。搖臂上鉆有油孔，搖臂軸為管狀(空心)，中間空腔形成油道。潤滑油從支座的油道經搖臂軸通向搖臂兩端進行潤滑。

3:為防止搖臂在工作時發生軸向移動，搖臂軸上兩搖臂之間裝有搖臂軸彈簧。

搖臂總成常見故障

搖臂不來機油:柴油機起動后，如果機油壓力正常，2分鐘左右，搖臂前后的油孔內應有機油流出。搖臂在凸輪軸和氣門彈簧的作用下，沿搖臂軸作高速回轉運動，無機油潤滑，將使搖臂及搖臂軸很快磨損，推桿球窩及氣門護帽、搖臂兩端嚴重磨損，氣門間隙增大，甚至使搖臂折斷，推桿變形。

1、若全部搖臂不來油，可能是以下原因引起的：

   (1)搖臂座供油孔(第三搖臂座)不通；

   (2)第三凸輪軸軸套將油孔堵塞；

   (3)搖臂軸兩端的工藝堵塞未安裝，造成機油泄漏；

   (4)帶油孔搖臂座(第三搖臂座)位置裝錯。

   (5)凸輪軸第三軸頸無油槽。

2、某個搖臂不來油，可能是以下原因：

   (1)搖臂軸套內沒有油槽；

   (2)搖臂內沒有前后貫通的油道。
