康明斯QSB6.7 CM2150電噴柴油發動機故障代碼診斷維修手冊

康明斯QSB6.7發動機故障代碼 769 制動開關電路 - 電壓高于正常值，或對高壓電源短路

概述

代碼	故障原因	產生后果
康明斯QSB6.7發動機故障代碼: 769 PID: S246 SPN: 597 FMI: 3/3 指示燈: 淡黃色 SRT:	制動開關電路 - 電壓高于正常值或對高壓電源短路。制動開關電路中檢測到高信號電壓。	對性能沒有影響。

制動開關電路

電路描述

制動開關是原始設備制造商 (OEM) 提供的開關。通過 OEM 導線線束給開關提供 5 伏電源。回路引導到 OEM 開關回路。

部件位置

制動開關是 OEM 提供的部件。有關部件位置，參考 OEM 維修手冊。

運行故障診斷的條件

鑰匙開關處于 ON（接通）位置時，此診斷持續運行。

設置康明斯QSB6.7發動機故障代碼的條件

發動機控制模塊 (康明斯QSB6.7發動機ECM) 檢測到制動開關電路高于范圍。

康明斯QSB6.7發動機故障代碼起作用時采取的措施

該診斷運行并失敗后，康明斯QSB6.7發動機ECM 將立即亮起淡黃色 CHECK ENGINE（檢查發動機）指示燈。

清除康明斯QSB6.7發動機故障代碼的條件

要驗證修理情況，起動發動機并使其怠速運轉 1 分鐘。

該診斷運行并通過后，INSITE™ 服務軟件顯示的康明斯QSB6.7發動機故障代碼狀態將立即變為非現行狀態。

此診斷運行并通過后，康明斯QSB6.7發動機ECM 將立即熄滅淡黃色 CHECK ENGINE（檢查發動機）指示燈。

INSITE™ 電子服務軟件中的“Reset All Faults”（復位所有故障）指令可用于清除現行和非現行故障。

大修提示

當對采用 OEM 提供的導線的電路進行故障診斷時，參考相應的 OEM 電氣接線圖

參考康明斯QSB6.7發動機故障代碼 769 故障診斷及排除。

上次改進日期:  05-九月-2013

康明斯QSB6.7發動機故障代碼 771 制動開關電路 - 電壓低于正常值，或對低壓電源短路

概述

代碼	故障原因	產生后果
康明斯QSB6.7發動機故障代碼: 771 PID: S246 SPN: 597 FMI: 4/4 指示燈: 淡黃色 SRT:	制動開關電路 - 電壓低于正常值或對低壓電源短路。在制動開關電路中檢測到低信號電壓。	對性能沒有影響。

制動開關電路

電路描述

制動開關是原始設備制造商 (OEM) 提供的開關。通過 OEM 導線線束給開關提供 5 伏電源。回路引導到 OEM 開關回路。

部件位置

制動開關是 OEM 提供的部件。有關部件位置，參考 OEM 維修手冊。

運行故障診斷的條件

鑰匙開關處于 ON（接通）位置時，此診斷持續運行。

設置康明斯QSB6.7發動機故障代碼的條件

發動機控制模塊 (康明斯QSB6.7發動機ECM) 檢測到制動開關電路低于范圍。

康明斯QSB6.7發動機故障代碼起作用時采取的措施

該診斷運行并失敗后，康明斯QSB6.7發動機ECM 將立即亮起淡黃色 CHECK ENGINE（檢查發動機）指示燈。

清除康明斯QSB6.7發動機故障代碼的條件

要驗證修理情況，起動發動機并使其怠速運轉 1 分鐘。

該診斷運行并通過后，INSITE™ 服務軟件顯示的康明斯QSB6.7發動機故障代碼狀態將立即變為非現行狀態。

此診斷運行并通過后，康明斯QSB6.7發動機ECM 將立即熄滅淡黃色 CHECK ENGINE（檢查發動機）指示燈。

INSITE™ 電子服務軟件中的“Reset All Faults”（復位所有故障）指令可用于清除現行和非現行故障。

大修提示

當對采用 OEM 提供的導線的電路進行故障診斷時，參考相應的 OEM 電氣接線圖

參考康明斯QSB6.7發動機故障代碼 771 故障診斷及排除。

上次改進日期:  05-九月-2013

康明斯QSB6.7發動機故障代碼 778 發動機凸輪軸轉速/位置傳感器 - 數據不穩定、間斷或不正確

概述

代碼	故障原因	產生后果
康明斯QSB6.7發動機故障代碼: 778 PID:   SPN: 723 FMI: 2 指示燈: 淡黃色 SRT:	發動機凸輪軸轉速/位置傳感器 - 數據不穩定、間斷或不正確。康明斯QSB6.7發動機ECM 檢測到來自凸輪軸位置傳感器的信號損失。	可能會降低性能。

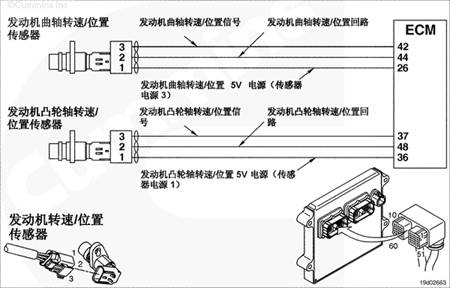

發動機磁性轉速/位置傳感器電路

電路描述

發動機控制模塊 (康明斯QSB6.7發動機ECM) 通過傳感器電源電路向發動機凸輪軸轉速/位置傳感器提供一個 5 伏電源。康明斯QSB6.7發動機ECM 還向傳感器回路電路提供一個接地。凸輪軸轉速/位置傳感器通過凸輪軸轉速/位置傳感器信號電路向 康明斯QSB6.7發動機ECM 提供一個信號。凸輪軸轉速指示凸角轉過傳感器時，該傳感器即產生一個信號發送至 康明斯QSB6.7發動機ECM。康明斯QSB6.7發動機ECM 可識別該信號并將其轉換為發動機轉速讀數，然后確定發動機位置。如果主發動機曲軸轉速/位置信號缺失，則該傳感器將作為一個備用傳感器使用。

部件位置

凸輪軸位置傳感器的位置隨發動機型號的不同而變化。

運行故障診斷的條件

發動機運轉過程中，該診斷持續運行。

設置康明斯QSB6.7發動機故障代碼的條件

在發動機運轉過程中，發動機控制模塊 (康明斯QSB6.7發動機ECM) 檢測到凸輪軸轉速/位置傳感器信號丟失。

康明斯QSB6.7發動機故障代碼起作用時采取的措施

該診斷運行并失敗后，康明斯QSB6.7發動機ECM 將立即亮起淡黃色 CHECK ENGINE（檢查發動機）指示燈和/或故障指示燈 (MIL)。

清除康明斯QSB6.7發動機故障代碼的條件

要驗證修理情況，執行一個鑰匙循環，然后起動發動機并使其怠速運轉 1 分鐘。

此診斷運行并通過后，康明斯QSB6.7發動機ECM 將立即熄滅淡黃色 CHECK ENGINE（檢查發動機）指示燈。

大修提示

導致此故障的原因有：

發動機線束中的 5 伏電源、信號或回路導線開路或短路。

凸輪軸位置傳感器損壞或有故障。

轉速指示環凸輪損壞。

傳感器氣隙過小或過大。

參考康明斯QSB6.7發動機故障代碼 778 故障診斷及排除。



康明斯QSB6.7發動機故障代碼 1117 點火時斷電 - 數據不穩定、間斷或不正確

概述

代碼	故障原因	產生后果
康明斯QSB6.7發動機故障代碼: 1117 PID: S251 SPN: 627 FMI: 2 指示燈: 無 SRT:	點火時斷電 - 數據不穩定、間斷或不正確。康明斯QSB6.7發動機ECM 的電源電壓暫時低于標定的限制，或者 康明斯QSB6.7發動機ECM 不被允許正確降低功率（在鑰匙轉到 OFF 后保持蓄電池電壓 30 秒）	發動機功率下降。

發動機控制模塊 (康明斯QSB6.7發動機ECM) 蓄電池電源電路

電路描述

發動機控制模塊 (康明斯QSB6.7發動機ECM) 通過與蓄電池正極 (+) 接線柱直接連接的無開關蓄電池導線從蓄電池處獲得穩定的電壓。當車輛鑰匙開關轉到 ON（接通）位置時，康明斯QSB6.7發動機ECM 通過車輛鑰匙開關導線接收開關控制的蓄電池輸入電壓。

部件位置

康明斯QSB6.7發動機ECM 通過 OEM 線束連接到蓄電池。此直接線路向 康明斯QSB6.7發動機ECM 持續供電。蓄電池位置因原始設備制造商 (OEM) 的不同而不同。參考 OEM 維修手冊。

運行故障診斷的條件

鑰匙開關處于 ON（接通）位置時，此診斷持續運行。

設置康明斯QSB6.7發動機故障代碼的條件

鑰匙開關處于 ON（接通）位置時，發動機控制模塊 (康明斯QSB6.7發動機ECM) 檢測到主 康明斯QSB6.7發動機ECM 電源降到標定值以下。當鑰匙開關在出現下列不完全的功率下降事件后接通時，康明斯QSB6.7發動機故障代碼將變為現行狀態。

康明斯QSB6.7發動機故障代碼起作用時采取的措施

診斷運行并失敗后，康明斯QSB6.7發動機ECM 會立即記錄康明斯QSB6.7發動機故障代碼。

關閉鑰匙開關后功率下降數據（如行程信息、維護保養監測和故障信息）將不會保存在永久存儲器中。

發動機扭矩將會降低。

清除康明斯QSB6.7發動機故障代碼的條件

要驗證修理情況，起動發動機并怠速運轉 1 分鐘，然后停機。

使用 INSITE™ 電子服務軟件不能清除該康明斯QSB6.7發動機故障代碼。

此診斷運行并通過后，康明斯QSB6.7發動機ECM 將立即熄滅淡黃色 CHECK ENGINE（檢查發動機）指示燈。

使用 INSITE 服務軟件核實此康明斯QSB6.7發動機故障代碼為非現行狀態。

大修提示

確保 康明斯QSB6.7發動機ECM 的無開關蓄電池電源直接來自蓄電池而不是起動馬達。如果無開關電源來自起動馬達，則拖動期間蓄電池電壓有可能降至足夠低以將該故障設置為現行狀態。該故障也可能由 康明斯QSB6.7發動機ECM 蓄電池電源 (+) 或 (-) 電路中的電阻所導致。這些電路中的電阻會導致 康明斯QSB6.7發動機ECM 輸入電壓的水平降至足夠低以康明斯QSB6.7發動機故障代碼 1117 設置為現行狀態。在將鑰匙開關轉至斷開位置后的 10 秒鐘內，使用蓄電池斷路開關關閉發動機或任何會斷開供應至 康明斯QSB6.7發動機ECM 的蓄電池電壓的裝置，均會損壞后處理系統。切勿在康明斯QSB6.7發動機故障代碼 1117 為現行狀態時操作車輛。

當對采用 OEM 提供的導線的電路進行故障診斷時，參考相應的 OEM 電氣接線圖。

參考康明斯QSB6.7發動機故障代碼 1117 故障診斷及排除。

上次改進日期:  05-九月-2013

康明斯QSB6.7發動機故障代碼 1139 1 缸噴油器電磁閥驅動器 - 機械系統不響應或失調。

概述

代碼	故障原因	產生后果
康明斯QSB6.7發動機故障代碼: 1139 PID: S1 SPN: 651 FMI: 7/7 指示燈: 淡黃色 SRT:	1 缸噴油器電磁閥驅動器 - 機械系統不響應或失調。康明斯QSB6.7發動機ECM 檢測到噴油器正時或數量錯誤。	發動機將停機。

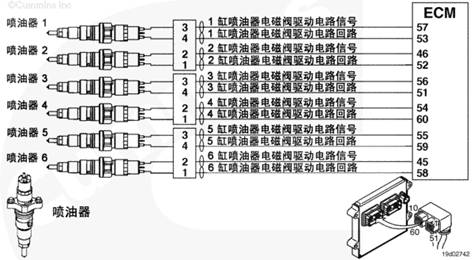

噴油器電路

電路描述

康明斯QSB6.7發動機ECM 使用診斷軟件來核實噴油器工作。在選擇的條件期間，每個噴油器均點火。然后噴油量和正時與指定的閥值進行比較。

部件位置

發動機線束將 康明斯QSB6.7發動機ECM 連接至位于搖臂室內的貫穿式接頭。內部噴油器線束位于氣門室蓋下，并將噴油器連接到貫穿式接頭處的發動機線束上。

運行故障診斷的條件

鑰匙開關處于 ON（接通）位置時，此診斷持續運行。

設置康明斯QSB6.7發動機故障代碼的條件

發動機控制模塊 (康明斯QSB6.7發動機ECM) 檢測到指定噴油器的燃油正時或數量錯誤。

康明斯QSB6.7發動機故障代碼起作用時采取的措施

該診斷運行并失敗后，康明斯QSB6.7發動機ECM 將立即亮起淡黃色 CHECK ENGINE（檢查發動機）指示燈。

清除康明斯QSB6.7發動機故障代碼的條件

有必要使用 INSITE™ 服務軟件中的"Reset All Faults"（復位所有故障）指令來清除此故障，并熄滅淡黃色檢查發動機指示燈。

大修提示

此康明斯QSB6.7發動機故障代碼用來確定噴油量和正時問題。

參考康明斯QSB6.7發動機故障代碼 1139 故障診斷及排除。

上次改進日期:  05-九月-2013

康明斯QSB6.7發動機故障代碼 1141 2 缸噴油器電磁閥驅動器 - 機械系統不響應或失調。

概述

代碼	故障原因	產生后果
康明斯QSB6.7發動機故障代碼: 1141 PID: S2 SPN: 652 FMI: 7/7 指示燈: 淡黃色 SRT:	2 缸噴油器電磁閥驅動器 - 機械系統不響應或失調。康明斯QSB6.7發動機ECM 檢測到噴油器正時或數量錯誤。	發動機將停機。

噴油器電路

電路描述

康明斯QSB6.7發動機ECM 使用診斷軟件來核實噴油器工作。在選擇的條件期間，每個噴油器均點火。然后噴油量和正時與指定的閥值進行比較。

部件位置

發動機線束將 康明斯QSB6.7發動機ECM 連接至位于搖臂室內的貫穿式接頭。內部噴油器線束位于氣門室蓋下，并將噴油器連接到貫穿式接頭處的發動機線束上。

運行故障診斷的條件

鑰匙開關處于 ON（接通）位置時，此診斷持續運行。

設置康明斯QSB6.7發動機故障代碼的條件

發動機控制模塊 (康明斯QSB6.7發動機ECM) 檢測到指定噴油器的燃油正時或數量錯誤。

康明斯QSB6.7發動機故障代碼起作用時采取的措施

該診斷運行并失敗后，康明斯QSB6.7發動機ECM 將立即亮起淡黃色 CHECK ENGINE（檢查發動機）指示燈。

清除康明斯QSB6.7發動機故障代碼的條件

有必要使用 INSITE™ 服務軟件中的"Reset All Faults"（復位所有故障）指令來清除此故障，并熄滅淡黃色檢查發動機指示燈。

大修提示

此康明斯QSB6.7發動機故障代碼用來確定噴油量和正時問題。

參考康明斯QSB6.7發動機故障代碼 1141 故障診斷及排除。
