康明斯發動機故障代碼2243維修技術資料查詢與解決方法

故障代碼 2243 左排中間進氣歧管溫度傳感器電路圖低溫故障

概述

代碼	故障原因	產生后果
故障代碼: 2243 PID:  SPN: 1131 FMI: 4 指示燈: 黃色 SRT: CE-2243	檢測到 CENSE™ 線束 ECM A 接頭的左排中間進氣歧管溫度傳感器電路圖信號觸針上電壓低。	故障代碼 2241 被停用。

左排中間進氣歧管溫度傳感器電路圖

電路圖描述

左排中間進氣歧管溫度傳感器電路圖向 CENSE™ ECM 提供左排中間進氣歧管空氣溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

溫度傳感器故障

CENSE™ ECM 電路圖故障

參考故障代碼 t05-2243 故障診斷樹

長沙三一挖掘機的維修，長沙三一挖掘機的發動機維修，長沙山重建機挖掘機維修點，長沙山重建機挖掘機發動機維修，長沙man柴油機修理維修，長沙曼MAN柴油機修理，長沙神鋼200-3挖機發動機大修，長沙神鋼挖機發動機大修，長沙神鋼挖機柴油機維修，長沙沃爾沃柴油機的維修，長沙沃爾沃發動機維修，長沙現代挖掘機維修，長沙現代挖掘機柴油機維修，長沙現代挖掘機發動機維修，長沙小松發動機維修，長沙小松挖掘機發動機維修，

康明斯發動機故障代碼2244維修技術資料查詢與解決方法

故障代碼 2244 左排中間進氣歧管溫度快速升高

概述

代碼	故障原因	產生后果
故障代碼: 2244 PID:  SPN: 1131 FMI: 10 指示燈: 康明斯發動機保護 SRT: CE-2244	左排中間四分之一區域進氣歧管溫度快速升高。	ECM 沒有采取措施。

左排中間進氣歧管溫度傳感器電路圖

電路圖描述

左排中間進氣歧管溫度傳感器電路圖向 CENSE™ ECM 提供左排中間進氣歧管空氣溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

參考故障代碼 t05-2244 故障診斷樹

長沙小松柴油機維修，浙江龍工裝載機維修，浙江馬拉松電機維修，浙江發電機控制模塊維修，浙江帕金斯1106c維修，浙江帕金斯1106c發動機維修，浙江康明斯發動機 qsm11維修，浙江康明斯1560馬力柴油機維修，浙江康明斯1560柴油機維修，浙江康明斯發動機qst30維修，浙江三一挖掘機的保養維修，浙江三一挖掘機的維修，浙江三一挖掘機的發動機維修，浙江山重建機挖掘機維修點，

康明斯發動機故障代碼2245維修技術資料查詢與解決方法

故障代碼 2245 左排中間進氣歧管溫度快速升高

概述

代碼	故障原因	產生后果
故障代碼: 2245 PID:  SPN: 無 FMI: 0 指示燈: 康明斯發動機保護 SRT: CE-2245	右排中間進氣歧管溫度高于正常工作范圍。	ECM 沒有采取措施。

右排中間進氣歧管溫度傳感器

電路圖描述

右排中間進氣歧管溫度傳感器電路圖向 CENSE™ ECM 提供右排中間進氣歧管空氣溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

參考故障代碼 t05-2245 故障診斷樹

浙江山重建機挖掘機發動機維修，浙江man柴油機修理維修，浙江曼MAN柴油機修理，浙江神鋼200-3挖機發動機大修，浙江神鋼挖機發動機大修，浙江神鋼挖機柴油機維修，浙江沃爾沃柴油機的維修，浙江沃爾沃發動機維修，浙江現代挖掘機維修，浙江現代挖掘機柴油機維修，浙江現代挖掘機發動機維修，浙江小松發動機維修，

康明斯發動機故障代碼2246維修技術資料查詢與解決方法

故障代碼 2246 右排中間進氣歧管溫度傳感器電路圖高溫故障

概述

代碼	故障原因	產生后果
故障代碼: 2246 PID: 無 SPN: 無 FMI: 3 指示燈: 黃色 SRT: CE-2246	主線束 ECM A 接頭的右排中間進氣歧管溫度傳感器電路圖信號觸針上檢測到電壓高。	故障代碼 2245 被停用。

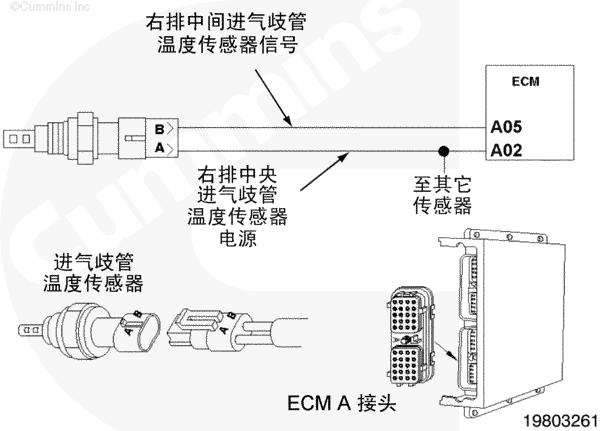

右排中間進氣歧管溫度傳感器

電路圖描述

右排中間進氣歧管溫度傳感器向 CENSE™ ECM 提供右排中間進氣歧管空氣溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

溫度傳感器故障

CENSE™ ECM 電路圖故障

參考故障代碼 t05-2246 故障診斷樹

浙江小松挖掘機發動機維修，浙江小松柴油機維修，寧波龍工裝載機維修，寧波馬拉松電機維修，寧波發電機控制模塊維修，寧波帕金斯1106c維修，寧波帕金斯1106c發動機維修，寧波康明斯發動機 qsm11維修，寧波康明斯1560馬力柴油機維修，寧波康明斯1560柴油機維修，寧波康明斯發動機qst30維修，寧波三一挖掘機的保養維修，

康明斯發動機故障代碼2247維修技術資料查詢與解決方法

故障代碼 2247 右排中間進氣歧管溫度傳感器電路圖低溫故障

概述

代碼	故障原因	產生后果
故障代碼: 2247 PID: 無 SPN: 無 FMI: 4 指示燈: 黃色 SRT: CE-2247	檢測到 CENSE™ 右排線束 ECM A 接頭的右排中間進氣歧管溫度傳感器電路圖上電壓低。	故障代碼 2245 被停用。

右排中間進氣歧管溫度傳感器

電路圖描述

右排中間進氣歧管溫度傳感器向 CENSE™ ECM 提供右排中間進氣歧管空氣溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

大修提示

傳感器的電阻值隨溫度變化。如果傳感器正常工作，觀察的讀數應與下表數據相符。

溫度	溫度	電阻
(°C)	（°F）	（歐姆）
0	32	30k 至 36k
25	77	9k 至 11k
50	122	3k 至 4k
75	167	1350 至 1500
100	212	600 至 675

該電路圖可能的故障模式有：

傳感器電源電路圖對蓄電池短路

傳感器信號電路圖對蓄電池短路

傳感器信號電路圖對傳感器電源短路

溫度傳感器故障

CENSE™ ECM 電路圖故障

參考故障代碼 t05-2247 故障診斷樹

寧波三一挖掘機的維修，寧波三一挖掘機的發動機維修，寧波山重建機挖掘機維修點，寧波山重建機挖掘機發動機維修，寧波man柴油機修理維修，寧波曼MAN柴油機修理，寧波神鋼200-3挖機發動機大修，寧波神鋼挖機發動機大修，寧波神鋼挖機柴油機維修，寧波沃爾沃柴油機的維修，寧波沃爾沃發動機維修，寧波現代挖掘機維修，寧波現代挖掘機柴油機維修，寧波現代挖掘機發動機維修，寧波小松發動機維修，寧波小松挖掘機發動機維修，

康明斯發動機故障代碼2248維修技術資料查詢與解決方法

故障代碼 2248 右排中間進氣歧管溫度快速升高

概述

代碼	故障原因	產生后果
故障代碼: 2248 PID: 無 SPN: 無 FMI: 10 指示燈: 康明斯發動機保護 SRT: CE-2248	檢測到 CENSE™ 右排線束的右排中間進氣歧管溫度傳感器電路圖上進氣歧管溫度快速升高。	無解決辦法。

右排中間進氣歧管溫度傳感器

電路圖描述

右排中間進氣歧管溫度傳感器電路圖向 CENSE™ 電子控制模塊 (ECM) 提供右排中間進氣歧管空氣溫度信號。

部件位置

有關部件的詳細位置視圖，請參考第 E 節。

參考故障代碼 t05-2248 故障診斷樹
