電控柴油發動機噴油器介紹

2015-4-21 21:12:38

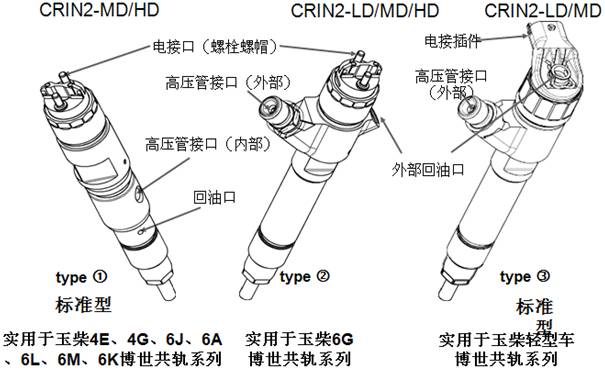

噴油器介紹：

l 最大噴油壓力：1600 bar

l 噴嘴：mini-sac-hole

l 多孔噴油嘴

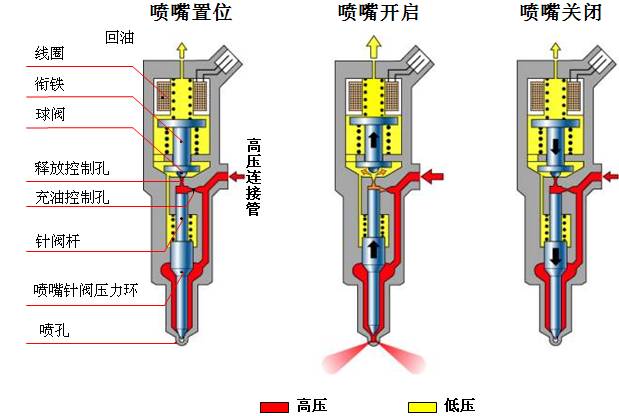

電控柴油發動機噴油器工作過程：

電控柴油發動機噴油器電氣參數：

線圈電阻 Rcoil

mΩ

230

當20℃時, 公差: ±5%

線圈電感 LBoost

µH

150

模擬值, 提升段，當20℃時

線圈電感 LDIF_HOLD

µH

模擬值, 保持段，當20℃時

提升電壓UBoost

提升開始時，20℃

提升電流 Iboost

24～26

設定值: 25A

保持電流 Ihold

11～13

設定值: 12A

電控柴油發動機噴油器的安裝與拆卸：

一．潔凈度

u 噴油器對雜質敏感，必須保持潔凈！

u 所用防護套僅在裝配前才能去掉

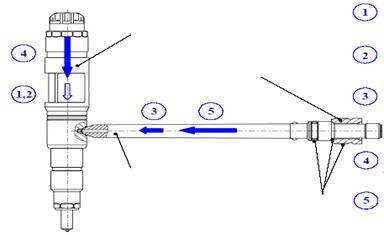

二．電控柴油發動機噴油器的安裝五步法

1. 將電控柴油發動機噴油器導入氣缸蓋孔

Ø 要求對準、無特別阻力

Ø 推薦的力：1～2kN

2. 將電控柴油發動機噴油器壓板完全松開，使之不受力

3. 將高壓連接管裝入，預緊至3.5~8kN

4. 擰緊噴油器：

u 上緊至規定的壓緊力

u 任何情況下不能超過15kN（壓板螺帽擰緊力矩47～55 N.m)

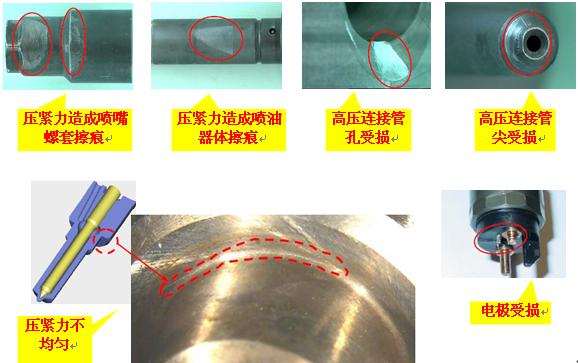

u 過高的壓緊力會造成噴油量變化

5. 擰緊高壓連接管擰緊力12～22kN

6. 安裝時O型圈只能使用一次

7. 任何損傷均不允許

電控柴油發動機噴油器特性參數：

l 高速強力電磁閥

l 工作電壓：24V

l 提升電壓： UBoost ＝48 V

l 工作電流：提升電流：IBoost ＝25±1 A

保持電流：IHold ＝12±1 A

l 線圈靜態電阻：230 mΩ

l 電磁閥開啟時間：110±10 μs

l 電磁閥關閉時間：30±5 μs

l 集成在噴油器體內

電控柴油發動機故障現象

電控柴油發動機故障原因及提示

相關維修建議

某缸不工作，整機功率、扭矩不足，運行不穩，冒黑煙、油耗高

控制器噴射驅動模塊/驅動線路/噴油器電磁閥本身故障導致相關的噴油器停噴；

診斷儀中相關故障碼P1203 P1204 P1209 P120B P120C P1211 P0261 P0262 P0201

P0264 P0265 P0202 P0267

P0268 P0203 P0270 P0271

P0204等。

相應故障燈閃碼是322、323、324、332、334、335等等。

檢查噴油器驅動線路，是否有開路/短路情況；檢查噴油器電磁閥特性，是否滿足靜態電阻230 mΩ；排除上述情況后，表明故障可能出現在控制器內部。
