康明斯柴油發動機驅動單元的維修保養技術資料參數

配備機械驅動噴油器

康明斯燃油泵殼體有兩種設計形式，即帶有和不帶空氣壓縮機安裝位置。不帶空氣壓縮機的燃油泵殼體上沒有空氣壓縮機機油供應管或回油管的安裝位置。燃油泵驅動裝置上可以安裝相配合的聯軸器。壓縮機驅動裝置上可以安裝花鍵套式聯軸器。兩種設計形式的拆卸和安裝步驟是相同的。

康明斯壓縮機驅動器（聯軸器花鍵部分）上的固定螺栓很特殊，該固定螺栓上必須有一個為花鍵聯軸器提供潤滑油的油道。燃油泵驅動裝置（lovejoy 半聯軸器）的固定螺栓上沒有機油油道。

康明斯配備電子控制噴油器

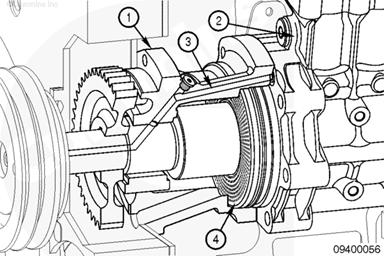

位于附件驅動器殼體 (1) 后側的附件驅動器驅動燃料泵 (2)。通過花鍵快速滑向燃料泵軸的末端與附件驅動器背面的配合花鍵嚙合，燃料泵接合附件驅動器。

附件驅動器也有一個機油油道 (3)，用以向燃料泵輸送機油進行潤滑。

在附件驅動器通向燃料泵的配合面上安裝了一個濾網 (4)。

該燃料泵不具備支撐空氣壓縮機的安裝位置。

概述

康明斯在齒輪室蓋的前部或后部均可以安裝液壓泵。要求使用 SAE A 雙螺栓型法蘭將液壓泵安裝在齒輪室蓋后部。若將液壓泵安裝在齒輪室蓋的前部，需要使用SAE B四螺栓型法蘭。對于選裝的液壓泵，需要一種專用的驅動裝置與不同規格的花鍵驅動裝置匹配。

不帶液壓泵驅動裝置的發動機上必須有零件堵住齒輪室蓋和殼體上的機油孔，以便得到正確的機油壓力。在齒輪室蓋的前部必須安裝一個焊有盲堵的四螺栓型法蘭。該盲堵延伸進入軸套中將機油孔堵住。在齒輪室殼體的后部必須安裝一個帶有兩個 O 形圈的三螺栓蓋板。

拆卸盲堵法蘭和蓋板后即可安裝液壓泵驅動裝置。如果僅使用后部齒輪驅動裝置端口，在齒輪室蓋的前部必須安裝一個四螺栓平蓋板和密封墊。如果僅使用前部驅動裝置端口，在泵驅動裝置的后部必須安裝一個雙螺栓蓋板和密封墊。

所有康明斯QSK50 發動機都配備發動機盤車裝置。配備該裝置的意圖是提供一個盤動發動機以調節氣門和噴油器的方法。提供盤車裝置是由于曲軸前部的螺栓不能夠承受轉動發動機所需的力，而且在許多應用類型中不易于接近?？得魉筈SK45 和 QSK60 發動機在飛輪和飛輪殼體上有標記，該標記用于定位發動機，以便調節氣門和噴油器。該標記位于盤車裝置安裝位置附近。一些發動機具有兩個盤車裝置。

盤車裝置包含一個嚙合飛輪齒圈的齒輪。該裝置也包含一個彈簧，當發動機運轉時，該彈簧將盤車裝置齒輪從飛輪齒圈中推出。外部開口夾用于防止在發動機運轉時盤車裝置齒輪和軸移動并接觸齒圈。

包含濕式飛輪殼體的發動機必須在盤車裝置和飛輪殼體之間安裝密封墊，以防機油泄漏。帶有干式飛輪殼體的發動機不需要該密封墊。
