韓國斗山大宇發動機電氣控制系統技術參數與維修技術(Electrical System)

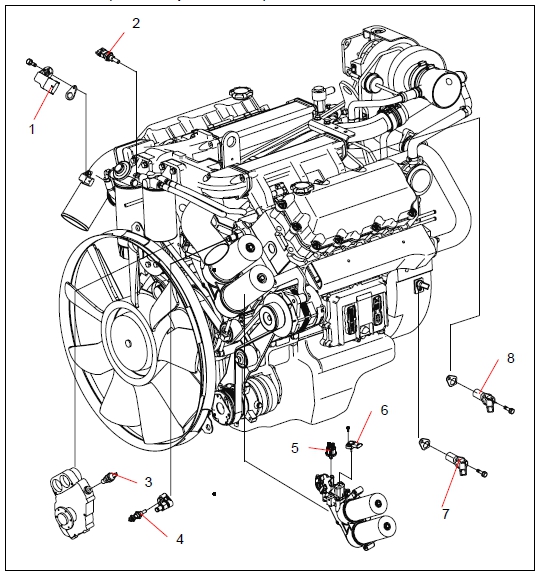

3.5.1. 電氣部件－卡車(Electrical parts – Truck)

1 進氣管壓力和溫度傳感器

2 燃油溫度傳感器

3 冷卻液溫度傳感器(用于計量裝置)

4 冷卻液溫度傳感器

5 機油壓力傳感器(用于計量裝置)

6 發動機油壓力和溫度傳感器

7 曲軸速度傳感器

8 凸輪軸速度傳感器

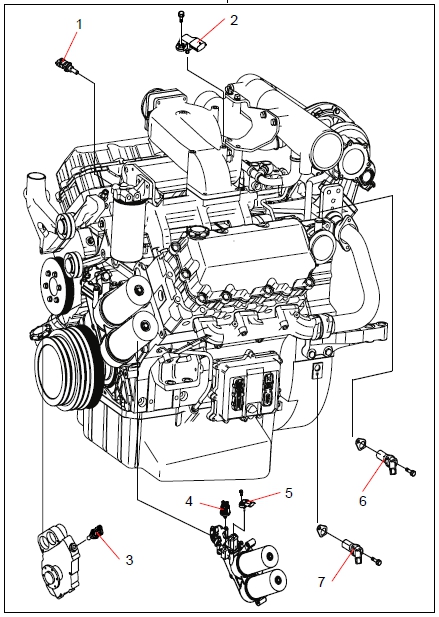

3.5.2. 韓國斗山大宇發動機電氣部件－公共汽車(Electrical parts – Bus)

1 燃油溫度傳感器 5 機油壓力和溫度傳感器

2 進氣管壓力和溫度傳感器 6 凸輪軸速度傳感器

3 冷卻液溫度傳感器 7 曲軸速度傳感器

4 機油壓力傳感器(用于計量裝置)

3.5.3. 韓國斗山大宇發動機電氣控制裝置線束(Harness of electrical control unit)

a) 韓國斗山大宇發動機電氣控制裝置線束－A

b) 韓國斗山大宇發動機電氣控制裝置線束－B(Harness of electrical control unit – B)

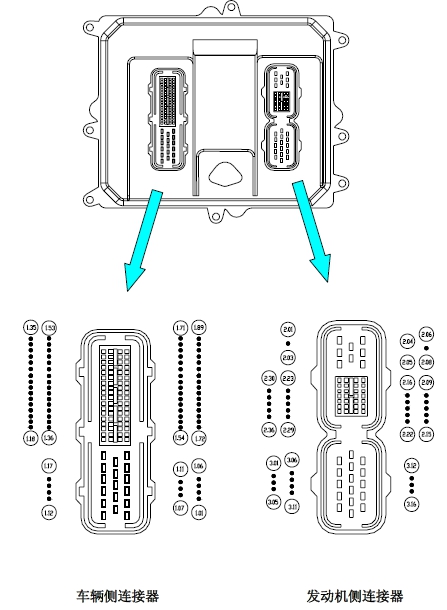

3.5.4. 韓國斗山大宇發動機電氣控制裝置連接器(Connector of electrical control unit :ECU)

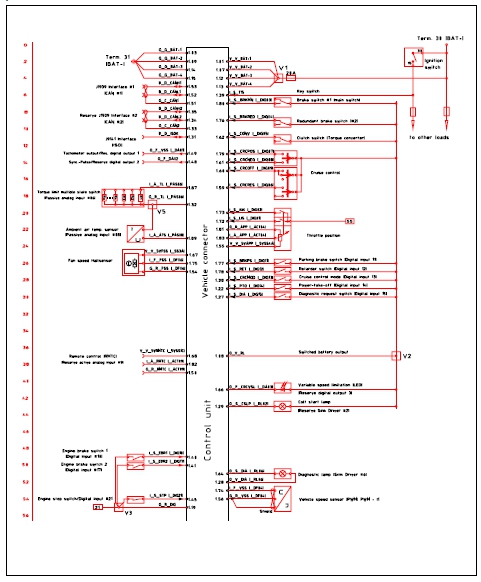

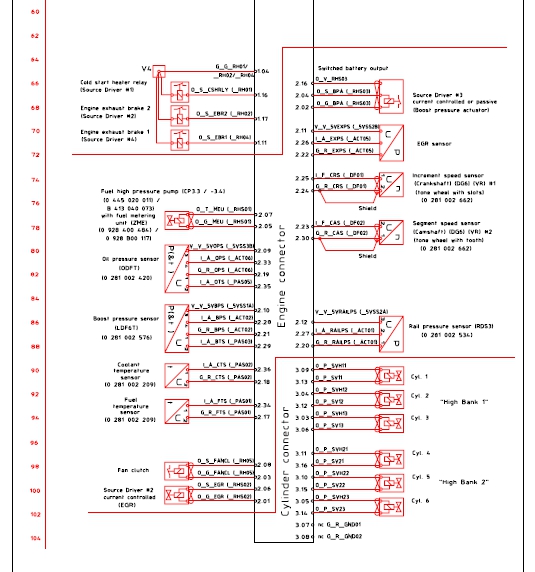

3.5.5. 電氣控制裝置(Electrical Control Unit)

1.01 V_V_BAT+1 V_V_BAT+1 電池＋(+24V)

1.03 G_G_BAT-1 G_G_BAT-1 電池－(-24V)

1.04 G_G_RH01 G_G_RH01 接地(-24V)

1.07 V_V_BAT+2 V_V_BAT+2 電池－(+24V)

1.08 O_V_RL O_V_RL ECU 電池電壓(+24V)

1.09 G_G_BAT-2 G_G_BAT-2 電池－(-24V)

1.11 O_S_EBR1 O_S_RH04 發動機制動1 功率輸出

1.12 V_V_BAT+3 V_V_BAT+3 電池＋(+24V)

1.13 V_V_BAT+4 V_V_BAT+4 電池＋(+24V)

1.14 G_G_BAT-3 G_G_BAT-3 電池－(-24V)

1.15 G_G_BAT-4 G_G_BAT-4 電池－(-24V)

1.16 O_S_CSHRLY O_S_RH01 空氣加熱器繼電器

1.17 O_S_EBR2 O_S_RH02 發動機制動2 功率輸出

1.19 G_R_DIG G_R_DIG 數字接地

1.22 I_S_PTO I_S_DIG14 動力輸出(PTO) 信號

1.27 I_S_DIA I_S_DIG15 診斷操作開關

1.28 O_V_DIA O_V_RL06 診斷燈操作ECU 電池電壓(+24V)

1.29 O_S_CSLP O_S_RL02 冷啟動燈

1.31 B_D_ISOK B_D_ISOK ISO K-line

1.32 G_R_TL G_R_PAS06 轉矩限制接地

1.33 G_C_CAN2 G_C_CAN2 ECU 網絡 2，屏蔽

1.34 B_D_CANL2 B_D_CANL2 ECU 網絡 2，低

1.35 B_D_CANH2 B_D_CANH2 ECU 網絡 2，高

1.38 I_S_CRCMOD I_S_DIG13 巡航控制模式切換

1.39 I_S_T15 I_S_T15 鍵開關(端子 15)

1.40 I_S_EBR1 I_S_DIG10 發動機制動開關1 信號

1.41 I_S_EBR2 I_S_DIG17 發動機制動開關2 信號

1.45 I_S_STP I_S_DIG21 發動機停機開關信號

1.48 O_F_DA02 O_F_DA02 #1 噴油器操作– 頻率

1.49 O_F_VSS O_F_DA01 車輛速度傳感器輸出信號

1.50 G_R_RMTC G_R_ACT09 遙控、傳感器接地

1.51 G_C_CAN1 G_C_CAN1 ECU 網絡1，屏蔽

1.52 B_D_CANL1 B_D_CANL1 ECU 網絡1，低

1.53 B_D_CANH1 B_D_CANH1 ECU 網絡1，高

1.54 G_R_FSS G_R_DF06 風扇速度傳感器接地

1.55 V_V_5VAPP V_V_5VSS4A 加速踏板傳感器電源(5V)

1.56 G_R_VSS G_R_DF04 車輛速度傳感器接地

1.59 I_S_CRCRES I_S_DIG06 巡航控制 – 重新開始

1.60 I_S_CRCOFF I_S_DIG09 巡航控制 – 關閉

1.61 I_S_CRCNEG I_S_DIG08 巡航控制 – 設置/減速

1.62 I_S_CONV I_S_DIG05 離合器開關(轉矩變換器)

1.64 O_S_DIA O_S_RL06 診斷燈

1.66 O_F_CRCVSL O_F_DA03 變數限位輸出信號

1.67 V_V_5VFSS V_V_5VSS3A 風扇速度傳感器電源(5V)

1.68 V_V_5VRMTC V_V_5VSS1C 遙控電源(5V)

1.72 I_S_LIS I_S_DIG01 低空轉位置開關信號

1.73 I_S_KIK I_S_DIG02 強檔加速輸入信號

1.74 I_F_VSS I_F_DF04 車輛速度傳感器輸入信號

1.75 I_F_FSS I_F_DF06 風扇速度傳感器信號

1.76 I_S_BRKRED I_S_DIG04 冗余制動開關信號

1.77 I_S_BRKPS I_S_DIG11 停車制動信號

1.78 I_S_RET I_S_DIG12 減速器開關

1.79 I_S_CRCPOS I_S_DIG07 巡航控制執行器–設置/加速踏板

1.80 I_S_BRKMN I_S_DIG03 主制動開關信號

1.81 G_R_APP G_R_ACT04 加速踏板傳感器接地

1.82 I_A_RMTC I_A_ACT09 遙控輸入信號

1.83 I_A_APP I_A_ACT04 加速踏板傳感器信號

1.87 I_A_TL I_A_PAS06 轉矩限制信號

1.89 I_A_ATS I_A_PAS08 室溫傳感器信號

2.01 O_G_EGR O_G_RHS02 EGR 執行器電力接地輸出

2.02 O_G_BPA O_G_RHS03 進氣管壓力執行器電力接地輸出

2.03 O_G_FANCL O_G_RH05 風扇離合器電力輸出

2.04 O_T_BPA O_T_RHS03 進氣管壓力執行器

2.05 O_G_MEU O_G_RHS01 燃料配量裝置(低側)

2.06 O_T_EGR O_T_RHS02 EGR 執行器

2.07 O_T_MEU O_T_RHS01 燃料配量裝置(高側)

2.08 O_S_FANCL O_S_RH05 風扇離合器

2.09 V_V_5VOPS V_V_5VSS3B 機油壓力傳感器電源(5V)

2.10 V_V_5VBPS V_V_5VSS1A 進氣管壓力傳感器電源(5V)

2.11 V_V_5VEXPS V_V_5VSS2B 排氣反壓傳感器電源(5V)

2.12 V_V_5VRAILPS V_V_5VSS2A 共軌壓力傳感器電源(5V)

2.16 O_V_RHS03 O_V_RHS03 ECU 蓄電池＋輸出(+24V)

2.17 G_R_FTS G_R_PAS01 燃油溫度傳感器接地

2.18 G_R_CTS G_R_PAS02 冷卻液溫度傳感器接地

2.19 G_R_OPS G_R_ACT06 機油壓力傳感器接地

2.20 G_R_RAILPS G_R_ACT01 共軌壓力傳感器接地

2.21 G_R_BPS G_R_ACT02 進氣管壓力傳感器接地

2.22 G_R_EXPS G_R_ACT05 排氣反壓傳感器接地

2.23 I_F_CAS I_F_DF02 凸輪軸速度傳感器信號

2.24 G_R_CRS G_R_DF01 曲軸速度傳感器接地

2.25 I_F_CRS I_F_DF01 曲軸速度傳感器信號

2.26 I_A_EXPS I_A_ACT05 排氣反壓傳感器信號

2.27 I_A_RAILPS I_A_ACT01 共軌壓力傳感器信號

2.28 I_A_BPS I_A_ACT02 進氣管壓力傳感器信號

2.29 I_A_BTS I_A_PAS03 助推空氣溫度傳感器信號

2.30 G_R_CAS G_R_DF02 凸輪軸速度傳感器接地

2.33 I_A_OPS I_A_ACT06 機油壓力傳感器信號

2.34 I_A_FTS I_A_PAS01 燃料溫度傳感器信號

2.35 I_A_OTS I_A_PAS05 機油溫度傳感器信號

2.36 I_A_CTS I_A_PAS02 冷卻液溫度傳感器信號

3.03 O_P_SVH13 O_P_SVH13 #3 氣缸噴油器電源

3.04 O_P_SVH12 O_P_SVH12 #2 氣缸噴油器電源

3.05 O_P_SVH23 O_P_SVH23 #6 氣缸噴油器電源

3.06 O_P_SV13 O_P_SV13 #3 氣缸噴油器電源返回

3.07 nc G_R_GND01

3.08 nc G_R_GND02

3.09 O_P_SVH11 O_P_SVH11 #1 氣缸噴油器電源

3.10 O_P_SVH22 O_P_SVH22 #5 氣缸噴油器電源

3.11 O_P_SVH21 O_P_SVH21 #4 氣缸噴油器電源

3.12 O_P_SV12 O_P_SV12 #2 氣缸噴油器電源返回

3.13 O_P_SV11 O_P_SV11 #1 氣缸噴油器電源返回

3.14 O_P_SV23 O_P_SV23 #6 氣缸噴油器電源返回

3.15 O_P_SV22 O_P_SV22 #5 氣缸噴油器電源返回

3.16 O_P_SV21 O_P_SV21 #4 氣缸噴油器電源返回

nc =未連接

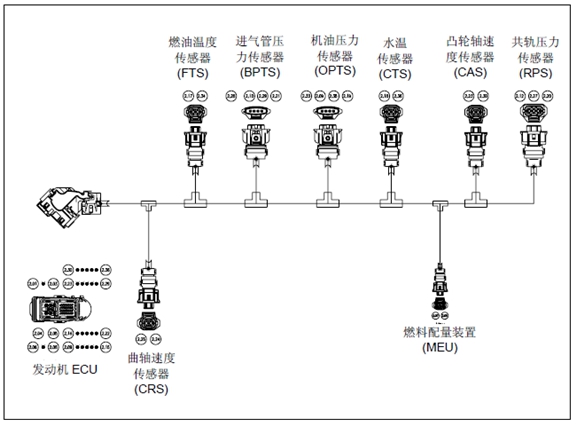

3.5.6. 韓國斗山大宇發動機線束－1(Engine harness – 1)

2.25 ECU no. 25 曲軸傳感器 1 白色 速度傳感器信號

2.24

CRS

ECU no. 24 曲軸傳感器 2 藍色 速度傳感器接地(-)

2.30 ECU no. 30 凸輪軸傳感器 1 白色 速度傳感器信號

2.23

CAS

ECU no. 23 凸輪軸傳感器 2 藍色 速度傳感器接地(-)

2.07 ECU no. 07 燃料配量裝置 1 白色 燃料配量裝置(高)

2.05

MEU

ECU no. 05 燃料配量裝置 2 藍色 燃料配量裝置(低)

2.19 ECU no. 19 機油壓力傳感器1 藍色 機油壓力傳感器接地(-)

2.35 ECU no. 35 機油壓力傳感器 2 白色 機油溫度傳感器信號

2.09 ECU no. 09 機油壓力傳感器 3 白色 機油壓力傳感器電源(5V)

2.33

OPTS

ECU no. 33 機油壓力傳感器 4 白色 機油壓力傳感器信號

2.21 ECU no. 21 進氣管壓力傳感器 1 藍色 進氣管壓力傳感器接地(-)

2.29 ECU no. 29 進氣管壓力傳感器 2 白色 進氣管溫度傳感器信號

2.10 ECU no. 10 進氣管壓力傳感器 3 白色 進氣管壓力傳感器電源(5V)

2.28

BPTS

ECU no. 28 進氣管壓力傳感器 4 白色 進氣管壓力傳感器信號

2.20 ECU no. 20 共軌壓力傳感器 1 藍色 共軌壓力傳感器接地(-)

2.27 ECU no. 27 共軌壓力傳感器 2 白色 共軌壓力傳感器信號

2.12

RPS

ECU no. 12 共軌壓力傳感器 3 白色 共軌壓力傳感器電源(5V)

2.36 ECU no. 36 冷卻液溫度傳感器 1 白色 冷卻液溫度傳感器信號

2.18

CTS

ECU no. 18 冷卻液溫度傳感器 2 藍色 冷卻液溫度傳感器接地(-)

2.34 ECU no. 34 燃料溫度傳感器 1 白色 燃料溫度傳感器信號

2.17

FTS

ECU no. 17 燃料溫度傳感器 2 藍色 燃料溫度傳感器接地(-)

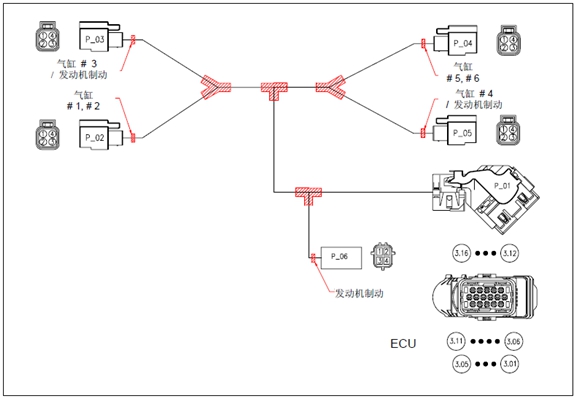

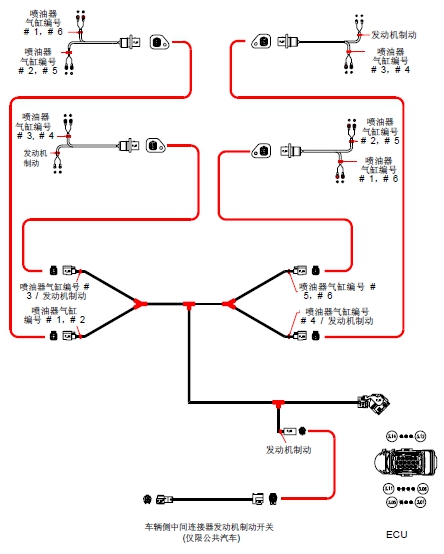

3.5.7. 噴油器和發動機制動線束(發動機線束-2)

(Harness of injector & engine brake :Engine harness - 2)

1) 噴油器和發動機制動線束(外側)

ECU 側 噴油器側

連接器編號 連接片

編號

連接器編號 連接片

編號

線顏色 電路名稱

3.09 3 白色 噴油器高側 1

3.13 4 白色 噴油器低側 1

3.04 1 白色 噴油器高側 2

3.12

P_02

936254-1

(AMP)

2 白色 噴油器低側 2

3.03 1 白色 噴油器高側 3

3.06

P_03

936254-1

(AMP) 2 白色 噴油器低側 3

3.11 1 白色 噴油器高側 4

3.16

P_05

936254-1

(AMP) 2 白色 噴油器低側 4

3.10 1 白色 噴油器高側 5

3.15 2 白色 噴油器低側 5

3.05 3 白色 噴油器高側 6

P_01

Y462 U03 027

(1 928 404 202)

(BOSCH)

3.14

P_04

936254-1

(AMP)

4 白色 噴油器低側 6

1 1 白色

2

P_03

936254-1

(AMP) 2 白色

第一發動機制動

3 3 白色

P_06

174259-2

(AMP)

4

P_05

936254-1

(AMP) 4 白色

第二發動機制動

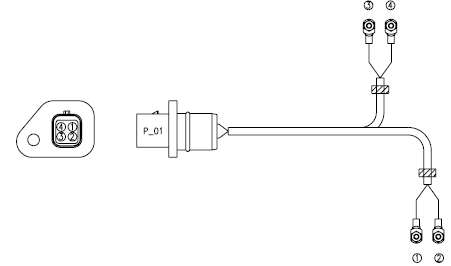

2) 噴油器和發動機制動線束- A(內側)

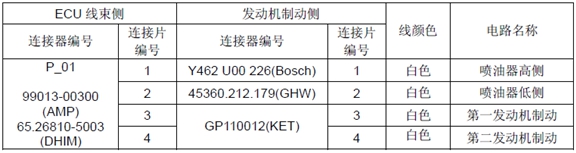

3) 韓國斗山大宇發動機噴油器和發動機制動線束－B(內側)

ECU 線束側 發動機制動側

連接器編號 連接片

編號

連接器編號 連接片

編號

線顏色 電路名稱

1 Y462 U00 226(Bosch) 1 白色 噴油器高側

2 45360.212.179(GHW) 2 白色 噴油器低側

3 3 白色 第一發動機制動

P_01

99013-00300

(AMP)

65.26810-5003

(DHIM) 4

GP110012(KET)

4 白色 第二發動機制動

141 燃油噴射系統

2005 年11 月印刷 PS-MMA0608-C1A

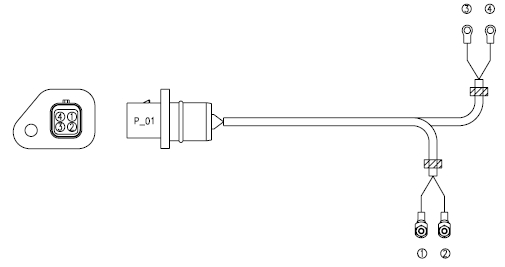

4) 噴油器和發動機制動線束

發動機側 車輛側

連接器編號 連接片

編號

連接器編號 連接片

編號

線顏色 電路名稱

1 1 白色

2 2 白色

第一發動機制動

3 3 白色

P_01

MG 640333

(KET)

4

P_02

174257-2

(AMP)

4 白色

第二發動機制動

3.6. 發動機制動(Engine brake)

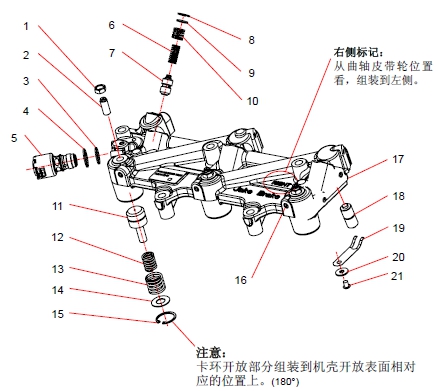

3.6.1. 發動機制動結構(Engine brake construction)

142 韓國斗山大宇發動機燃油噴射系統

1 調整螺母 12 彈簧(內側)

2 調整螺桿 13 彈簧(外側)

3 密封(中間) 14 彈簧護圈

4 密封(上側) 15 止動環

5 電磁閥總成(24V) 16 螺栓塞

6 彈簧(內側) 17 發動機制動殼(右側)

7 控制閥總成 18 主活塞

8 止動環 19 片彈簧

9 控制閥蓋 20 墊圈

10 彈簧(外側) 21 螺桿
