韓國斗山大宇發動機制動的拆卸與氣門調整技術(Engine brake disassemble and valve adjustment)

� 徹底清洗發動機，拆除所有附屬部件，卸下氣缸蓋罩。將除制動外的部件作為一個整體，參照發動機手冊程序(進氣門和排氣門)。

3.6.4. 發動機制動的運行檢查(Engine brake operation check)

� 發動機制動安裝完成后，應完成如下程序：

1) 啟動發動機并使其運轉幾分鐘。

2) 手動開啟和釋放發動機制動螺線管幾次，使箱體充滿油。此項工作可通過壓縮螺線管或在螺線管頂部孔中插入小棒實現。

3) 觀察主活塞確保其向下運動，并到達噴油器搖臂墊。

4) 觀察從動活塞總成，它應向下運動并接觸排氣閥螺桿的銷釘。

5) 對每一個箱體重復步驟2－4，確保其運行正確。

6) 關閉發動機。清洗機殼上的密封墊表面。

3.6.5. 電磁閥(Solenoid valve)

注意：不要拆卸或損壞電磁閥，否則可能會導致發動機損壞。電磁閥為非耐用部件。

1. 拆下螺線管線束。用套筒和加長桿

卸下電磁閥。

2. 取出兩個密封環并扔掉。

3. 用允許適用的洗滌劑清洗電磁閥。用刷子清洗油濾網。清洗時使用壓縮空氣將閥門吹干。

4. 清洗機箱內的電磁閥孔，要用干凈的紙巾，不要用抹布，因?yàn)槟ú伎赡軙?huì)留下棉線或殘留物阻塞油路。

5. 使用干凈的發動機潤滑油涂好新的螺線管。安裝電磁閥體上、下的密封環。

6. 確保密封正確定位并小心地將電磁閥擰到機架上，注意不要使密封脫落。注意在安裝時不要扭曲密封。

電磁閥扭矩 20 Nm

3.6.6. 韓國斗山大宇發動機控制閥(Control valve)

注意：小心拆除控制閥蓋以避免人身傷害。控制閥蓋承受控制閥彈簧的壓力。

1. 向控制閥蓋施加壓力并卸下六角螺栓。

2. 慢慢地卸下控制閥蓋直到彈簧壓力消失，然后卸下兩個控制閥彈簧。

3. 用尖口鉗伸入孔中夾住控制閥桿將其取出。

4. 使用允許的清洗劑清洗控制閥。將一根電線插入閥基體的孔中，至確保球閥開放的位置。球閥將被線輕微的壓力頂起。如果球卡住，則要更換控制閥。用紙巾清潔閥

體并用壓縮空氣吹干。

5. 徹底清洗箱體上的電磁閥孔，要用清潔的紙巾，不要用抹布，因?yàn)槟ú伎赡軙?huì)殘留棉絨或殘?jiān)枞吐贰?/P>

6. 用干凈的發動機潤滑油涂布各部件。以與拆卸相反的順序重新安裝各部件。

3.6.7. 韓國斗山大宇發動機主活塞(Master piston)

注意：佩戴防護眼鏡。主活塞彈簧處于高壓狀態，拆除定位環和蓋時務必小心。如果彈簧突然崩出可能會造成人身傷害。

1. 從制動箱中取出帽螺桿、墊片、彈簧和主活塞。

2. 如果表面硬化層損壞，則要檢查相應搖臂的調整螺絲是否過度磨損或點蝕。

3. 如發生粘結，則檢查主活塞或孔是否損壞。如有必要?jiǎng)t進行更換。

4. 按相反的順序重新組裝。在擰緊螺栓時，要確保兩個彈簧調整片未與主活塞中心的突起部分接觸。

主活塞的緊固扭矩 12.5 Nm

3.6.8. 韓國斗山大宇發動機從動活塞(Slave piston)

注意：佩戴防護眼鏡。從動活塞在彈簧的高壓之下，如果沒有遵守如下步驟或使用工具不當，彈簧可能會崩出，其力量足以造成人身傷害。

1. 拆下從動活塞調整螺絲的鎖緊螺母。旋出調整螺絲直到從動活塞完全縮回。

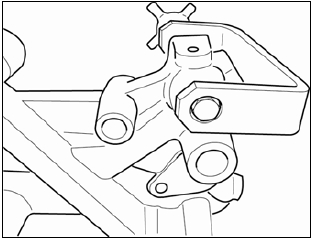

2. 用從動活塞夾具的定位裝置確定從動活塞調整螺絲的位置。更換防松螺母。手動鎖緊固定裝置。

3. 定位裝置固定后，旋緊壓緊裝置壓住從動活塞直到接觸到彈簧的定位架。

4. 慢慢旋轉手柄，直到定位架下降約1mm，并解除了定位環的壓力為止。

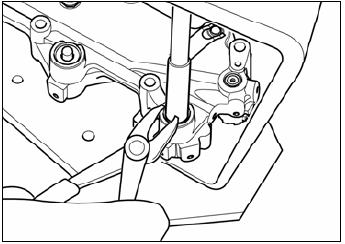

5. 用定位環鉗拆除定位環，旋出手柄直到彈簧放松，拆除定位裝置。

6. 拆除全部部件，確保沒有粘結和毛刺。使用允許的清洗劑清洗。檢查各部件，如有需要進行更換。

注意：確保部件按正確的順序組裝。必須將護圈鍵安裝到從動活塞上的鍵槽中。安裝從動活塞時要保證開闊面朝向箱體中心。從動活塞的開闊面用于搖臂的間隙。

7. 用夾具定位裝置重新安裝活塞和彈簧。在旋下夾持器之前，確保將定位環安裝到護圈上。

8. 將從動活塞彈簧壓下，直到護圈低于扣環槽1mm 左右。重新安裝定位環，確保定位環完全密封在扣環槽內。

9. 從大搖臂在箱體的空隙間逆時針旋轉定位環把手90 度。

10. 確保定位環正確定位后，慢慢拆除夾具定位裝置。

3.6.9. 韓國斗山大宇發動機故障解決(Troubleshooting)

1) 檢查程序(Inspection procedures)

如果沒能正確地操作發動機制動，則應首先鑒別故障是電氣故障還是機械故障。檢查制動的電氣操作是否正確，然后檢查必要的機械部件。

2) 韓國斗山大宇發動機電源(Electrical power supply)

當打開發動機制動時，車輛電磁閥供電電壓不能低于18VDC。如果電壓不足或處在短路，就必須在發動機制動運行之前采取糾正措施。

3) 韓國斗山大宇發動機電磁閥(Solenoid valve)

如果電磁閥已通電，但發動機制動體不動作，則可能電磁閥受到了損壞。電磁閥不能大修或修理，如電磁閥已損壞則必須更換。

注意：不要在電磁閥通電時觸摸電氣連接部件，否則可能會造成觸電事故。

4) 韓國斗山大宇發動機電阻檢查(Resistance check)

斷開電磁閥的電線連接。用萬用表連接電磁閥終端，測量閥門電阻。電阻值應在32.6 到39.8 歐姆(Ohms)之間，如超出此范圍則要進行更換。

電磁閥電阻值 低于32.6 ~ 39.8 Ω

5) 外觀檢查(Visual check)

如果沒有適用的測量表，則按如下方法檢查電磁閥的操作：將電磁閥一端用電線連接到24 伏電源上，另一端連接到接地良好的底盤上。當通電時，要確保電磁閥頂端的銷釘受壓。如果銷釘沒有受壓則更換電磁閥。

6) 機械與液壓(Mechanical or hydraulic)

如果電磁閥工作正常，則故障可能是由于供油不足或機械故障所致。

7) 發動機制動箱機油壓力檢查(Engine brake housing oil pressure check)

機油壓力必須足以壓動控制閥和主活塞的復位彈簧。機油壓力不足只能部分壓縮這些彈簧，導致制動器不起作用或作用很小。
