表1

381-6298噴油泵總成和372-6468噴油泵總成的技術規格

項目

數量

零件

技術規格說明

1

1

8S-9191螺栓

擰緊至扭矩為
55±10N·m(41±7lbft)。

2

-

-

裝配前，使用按50/50比例混合的8T-2998潤滑劑和清潔的發動機機油潤滑O形密封圈和孔。

表1

190-0009燃油泵和氣門機構、148-7482燃油泵和氣門機構、128-8510燃油噴油器總成、130-9701燃油噴射泵總成、153-2875燃油噴油器總成、235-1401燃油噴射泵總成、297-1027燃油噴射泵總成、252-5786燃油噴射泵總成、253-8352燃油噴射泵總成、261-0048燃油噴射泵總成和235-1402燃油噴射泵總成的技術規格

項目

數量

零件

技術規格說明

安裝單體噴油器前，用按50/50比例混合的清潔發動機機油和8T-2998潤滑劑潤滑O形密封圈(5)。

1

1

-

將鎖緊螺母擰緊至
100±10N·m(74±7lbft)。

2

1

-

按照以下步驟擰緊螺栓：

1.擰緊螺栓至
55±10N·m(41±7lbft)。

2.松開螺栓直到螺栓是用手?jǐn)Q緊的程度。

3.再次將螺栓擰緊至
55±10N·m(41±7lbft)。

A

-

-

將單體噴油器的高度調整為
78.0±0.2mm(3.07±0.01in)。

371-8891噴油器總成

表2

項目

數量

零件

技術規格說明

4

1

333-4871彈簧

在測試力下的長度為
77.0mm(3.03in)。
測試力為
550.0±26.0N(123.6±5.8lb)。
測試后的自由長度為
88.24mm(3.474in)。

5

4

283-8654螺釘

擰緊至扭矩為
1.1±0.1N·m(9.7±0.9lbin)。

6

1

365-3386單體噴油器噴嘴

用VactraNo.2MSDS5380潤滑螺紋。
擰緊至扭矩為
12N·m(106lbin)并開始追蹤轉角以達到43±2度的最終轉角。最終外殼扭矩達到
100±20N·m(74±15lbft)。

7

1

254-4379噴嘴彈簧

在測試力下的長度為
12.73mm(0.501in)。
測試力為
239.5±10.0N(53.8±2.2lb)。
測試后的自由長度為
15.25mm(0.600in)。

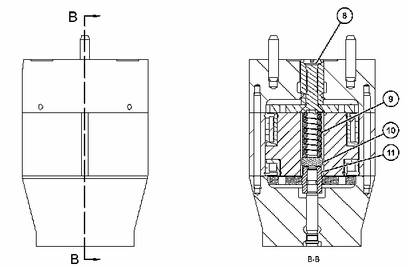

298-5517執行器組件

表3

項目

數量

零件

技術規格說明

8

1

421-5853平頭螺釘

在裝配前，將綠色Loctite290涂覆到螺紋上。
擰緊至扭矩為
2.9±0.7N·m(25.7±6.2lbin)。

9

1

269-3183電磁閥彈簧

在測試力下的長度為
11.541mm(0.4544in)。
測試力為
70.8N(15.9lb)。
測試后的自由長度為
12.6mm(0.50in)。

10

1

254-4376墊片

選擇墊片以提供
80.0±1.0N(18.0±0.2lb)的彈簧力。

11

1

298-5534螺母

擰緊至扭矩為
1.1±0.1N·m(9.7±0.9lbin)。

(2)搖臂

(3)搖臂軸

(4)挺桿總成軸

(5)單體噴油器挺桿組件
