卡特彼勒320C挖掘機液壓系統故障診斷和維修排除技術資料

目視檢查

目視檢查卡特彼勒320C挖掘機系統是故障診斷和排除的第一步。目視檢查之前，應關閉發動機，并把所有作業機具下放到地面。

檢查卡特彼勒320C挖掘機液壓油箱里的油位。緩慢松開加注/排氣螺塞以釋放壓力，然后拆下加注/排氣螺塞。

注意

在檢驗、保養、測試、調整及維修卡特彼勒320C挖掘機產品時，務必留心，確保液體盛裝在容器中。在打開任何腔室或拆解任何儲有液體的部件之前，要準備好用合適的容器收集液體。 有關適合收集和盛接卡特彼勒產品上液體的工具及用品，參考專門出版物,NENG2500,"卡特彼勒工具和修理車間設備指南"。 按照當地法規和指令處置所有液體。

拆下卡特彼勒320C挖掘機液壓濾清器濾芯。檢查液壓濾清器中有無材料顯示部件損壞。 檢查卡特彼勒320C挖掘機所有管路和連接是否損壞或泄露。 檢查卡特彼勒320C挖掘機控制連桿機構有無部件彎曲、斷裂或損壞。

卡特彼勒320C挖掘機液壓系統壓力-釋放

在對卡特彼勒320C挖掘機液壓回路進行維修之前，必須釋放該液壓回路中的液壓壓力。從下列液壓回路斷開或拆下任何液壓管路之前，應釋放該液壓回路的壓力。

卡特彼勒320C挖掘機動臂液壓回路 卡特彼勒320C挖掘機斗桿液壓回路 卡特彼勒320C挖掘機鏟斗液壓回路 卡特彼勒320C挖掘機回轉液壓回路 卡特彼勒320C挖掘機行駛液壓回路 卡特彼勒320C挖掘機附件液壓回路（如果配備） 卡特彼勒320C挖掘機先導液壓回路 卡特彼勒320C挖掘機回流液壓回路

注:有關特定液壓回路部件維修的其它信息，請參閱拆解和組裝手冊。

卡特彼勒320C挖掘機單液壓回路的液壓壓力釋放

滾熱的油或液壓油的壓力會對人員造成傷害。 發動機停機之后，液壓油的壓力仍會保留在液壓系統里。對液壓系統進行維修之前，如果不事先釋放壓力，可能會造成嚴重傷害。 拆卸任何部件或管路之前，必須先把附件降到地面上，讓機油先冷卻。只能在發動機停機，并且加注口蓋冷卻到可以用徒手觸摸時才能卸下加注口蓋.

注意

在檢驗、保養、測試、調整及維修產品時，務必留心，確保液體盛裝在容器中。在打開任何腔室或拆解任何儲有液體的部件之前，要準備好用合適的容器收集液體。 有關適合收集和盛接卡特彼勒產品上液體的工具及用品，參考專門出版物,NENG2500,"卡特彼勒工具和修理車間設備指南"。 按照當地法規和指令處置所有液體。

請執行下列步驟，以卡特彼勒320C挖掘機從主液壓系統的單個液壓回路中釋放液壓壓力。

將卡特彼勒320C挖掘機機器停放在水平地面上。

將斗桿油缸連桿完全收回。調整鏟斗的位置，使鏟斗與地面平行。降下動臂，直至鏟斗水平落在地面上。請參閱插圖1。 關閉卡特彼勒320C挖掘機發動機。 將卡特彼勒320C挖掘機發動機起動開關轉到接通位置，但不起動發動機。 將液壓啟動控制桿置于解鎖位置。 僅將需要維修的液壓回路的操縱手柄或踏板移到FULLSTROKE（全程）位置。這樣將僅釋放該單液壓回路中的高壓。這樣也將釋放先導液壓回路中可能存在的任何壓力。

注:如果需要進行維修的液壓回路需要啟動操作開關，則啟動液壓回路上相應的操作開關。

將液壓啟動操縱桿置于LOCKED（鎖定）位置。 將發動機起動開關轉到OFF（斷開）位置。 緩慢松開液壓油箱上的加注口塞，釋放液壓油箱的壓力。加注口塞應保持松開狀態至少45秒。這樣將釋放回流液壓回路中可能存在的壓力。 擰緊液壓油箱上的加注口塞，使其達到規定的扭矩。 需要進行維修的單液壓回路中的壓力現已釋放，可以從該液壓回路斷開或拆下管路和部件了。

卡特彼勒320C挖掘機多液壓回路的液壓壓力釋放

滾熱的油或液壓油的壓力會對人員造成傷害。 發動機停機之后，液壓油的壓力仍會保留在液壓系統里。對液壓系統進行維修之前，如果不事先釋放壓力，可能會造成嚴重傷害。 拆卸任何部件或管路之前，必須先把附件降到地面上，讓機油先冷卻。只能在發動機停機，并且加注口蓋冷卻到可以用徒手觸摸時才能卸下加注口蓋.

注意

在檢驗、保養、測試、調整及維修產品時，務必留心，確保液體盛裝在容器中。在打開任何腔室或拆解任何儲有液體的部件之前，要準備好用合適的容器收集液體。 有關適合收集和盛接卡特彼勒產品上液體的工具及用品，參考專門出版物,NENG2500,"卡特彼勒工具和修理車間設備指南"。 按照當地法規和指令處置所有液體。

執行下列步驟，以便釋放主液壓系統多個液壓回路中的液壓壓力。

將卡特彼勒320C挖掘機機器停放在水平地面上。

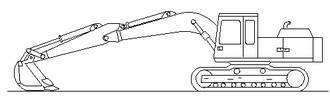

將斗桿油缸連桿完全收回。調整鏟斗的位置，使鏟斗與地面平行。降下動臂，直至鏟斗水平落在地面上。請參閱插圖2。 關閉卡特彼勒320C挖掘機發動機。 將發動機起動開關轉到接通位置，但不起動發動機。 將液壓啟動控制桿置于解鎖位置。 僅將需要維修的液壓回路的操縱手柄或踏板移到FULLSTROKE（全程）位置。這樣將僅釋放該液壓回路中的高壓。這樣也將釋放先導液壓回路中可能存在的任何壓力。

注:如果需要進行維修的液壓回路需要啟動操作開關，則啟動液壓回路上相應的操作開關。

將液壓啟動操縱桿置于LOCKED（鎖定）位置。 起動卡特彼勒320C挖掘機發動機。 將液壓啟動控制桿置于解鎖位置。在這一步中，不要將任何操縱手柄或踏板移離NEUTRAL（空檔）位置。在這一步中，不要啟動任何開關。 將液壓啟動操縱桿移回鎖定位置。 關閉卡特彼勒320C挖掘機發動機。 對其他需要維修的液壓回路分別重復步驟4至步驟11。 釋放完各液壓回路中的液壓壓力之后，將液壓啟動操縱桿置于LOCKED（鎖定）位置。 將發動機起動開關轉到OFF（斷開）位置。 緩慢松開液壓油箱上的加注口塞以釋放壓力。加注口塞應保持松開狀態至少45秒。這樣將釋放回流液壓回路中可能存在的壓力。 擰緊液壓油箱上的加注口塞，使其達到規定的扭矩。 需要進行維修的多液壓回路中的壓力現已釋放，可以從這些液壓回路斷開或拆下管路和部件了。

18.  主液壓泵空氣-清除

SMCS—5070-542-AI所需工具
零件號	說明	數量
6V-4143	接頭(1)	1
177-7860	軟管組件	1

19.

(1)	將接頭安裝在軟管組件的一端上，軟管組件的另一端外露。

20.  完成主泵維修或液壓油更換后，請排除液壓系統中的空氣。用下述方式排除液壓系統中的空氣：

注意

在檢驗、保養、測試、調整及維修產品時，務必留心，確保液體盛裝在容器中。在打開任何腔室或拆解任何儲有液體的部件之前，要準備好用合適的容器收集液體。 有關適合收集和盛接卡特彼勒產品上液體的工具及用品，參考專門出版物,NENG2500,"卡特彼勒工具和修理車間設備指南"。 按照當地法規和指令處置所有液體。

21.

滾熱的油或液壓油的壓力會對人員造成傷害。 發動機停機之后，液壓油的壓力仍會保留在液壓系統里。對液壓系統進行維修之前，如果不事先釋放壓力，可能會造成嚴重傷害。 卸下卡特彼勒320C挖掘機液壓系統的部件或管路時，確保所有的作業機具都已降到地面上，而且液壓油溫度已冷。只能在發動機停機，并且加注口蓋冷卻到可以用徒手觸摸時才能卸下加注口蓋。

泵室 (1)接頭 (2)O形密封圈 (3)箱體排放軟管 (4)反向流量控制軟管

發動機停止后，將軟管(3)從接頭(1)處斷開。 從泵殼體中拆下接頭(1)和O形密封圈(2)。 向主泵注油。 檢查O形密封圈(2)。如果密封件損壞，更換密封件。 在泵殼體處安裝O形密封圈(2)和接頭(1)。 將軟管(3)連接至接頭(1)。將軟管(3)擰緊至規定的扭矩。

注意

為避免損壞系統，請確保在起動前適當地給液壓泵加注液壓油。

起動發動機。 將發動機置于低怠速位置。提升動臂并將動臂保持在此位置。 緩慢松開軟管(4)，直到油開始流出軟管接頭。 將軟管(4)擰緊至規定的扭矩。 關閉發動機。 將發動機起動開關轉到接通位置，但不起動機器。 將液壓啟動控制桿置于解鎖位置。 使用操縱手柄以便將動臂降到地面上。這就對液壓油箱進行了加壓。

(5)測壓口

將6V-4143接頭和177-7860軟管組件連接到測壓口(5)，直到油開始從軟管的開口端流出。 從測壓口(5)拆下快速接頭。

17.  過載警告裝置是當動臂油缸管路的泵壓力超過設置值時用來警告操作員的系統。由于機器配置和所安裝的附件不同，過載警告裝置的設置值也不同。為進行正確調整，應當檢查機器上過載警告裝置的報警設置。使用下面的信息計算正確的設置值，并重設過載警告裝置的參數。

18.  注:發動機轉速和/或測試期間所用的機器配置可能對測試結果產生影響。有關此項測試所用的發動機轉速，請參閱測試和調整,"發動機性能-測試（發動機轉速）"。

19.  注:執行操作檢查之前，必須根據安全閥壓力技術規格設定安全閥壓力。請參閱測試和調整,"技術規格"。

20.  過載警告裝置臨界壓力的算式

21.  使用下面的信息計算機器上過載警告裝置的正確臨界壓力值。

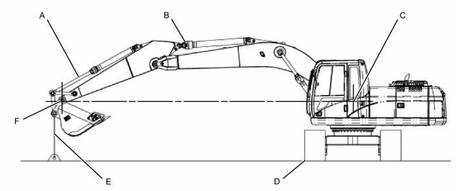

機器的基本位置 (A)鏟斗油缸完全伸出 (B)斗桿油缸完全收回 (C)動臂座架中銷的位置 (D)履帶位置 (E)鏟斗的固定位置 (F)斗桿鼻端中銷的位置

安放機器。參考圖1。 關閉發動機。 使用適當的起吊設備(E)將連桿機構與靜止物體相連。確保連桿鼻端中的銷與動臂座架(F)的銷距地面的距離相同。

注:確保動臂相對于履帶垂直定位。機器應配置好動臂、斗桿和將要使用的附件。

起動發動機。 將機器控制裝置設為以下設置：發動機轉速旋鈕10和AEC開關OFF。有關發動機轉速設定，請參閱測試和調整,"發動機性能-測試（發動機轉速）"。 將液壓油溫度提高至55°+5°C(131°+9°F)。 利用監視器訪問"STATUS（狀態）"模式，以便測量動臂操作期間的泵壓力。"STATUS（狀態）"模式將顯示機器部件的配置參數。根據圖2在監視器中導航。

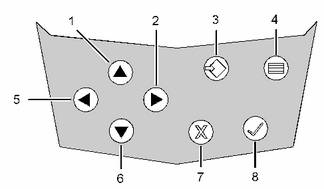

(1)向上鍵

(2)向右鍵

(3)歸位鍵

(4)主菜單鍵

(5)向左鍵

(6)向下鍵

(7)取消鍵

(8)確定鍵

顯示典型示例

上圖所示為默認的操作顯示屏。按下菜單鍵(4)，以顯示主菜單選項并輸入維修模式。

使用適當的向上鍵(1)或向下鍵(6)滾讀所列的菜單選項。高亮顯示"SERVICEOPTIONS（維修選項）"設置。按下確定鍵(8)。

當顯示"PASSWORD（密碼）"屏幕時，使用方向箭頭鍵輸入密碼。在所需的字符突出顯示之后，按確定鍵(8)。輸入維修FFF2的密碼，以繼續顯示"SERVICE（維修）"屏幕。輸入密碼后，"SERVICE（維修）"屏幕將出現。

注:如果輸入的密碼不正確，應顯示以上屏幕。

在維修模式下，使用適當的向上鍵(1)或向下鍵(6)滾讀所列的菜單選項。高亮顯示"STATUS（狀態）"設置。按下確定鍵(8)。

顯示典型示例

上圖中的第三行指示"STATUS（狀態）"ID。每個相應的ID"僅在顯示屏"或在ID設置中分類。為了更改ID，使用方向鍵。將"STATUS（狀態）"ID更改為"2"（驅動泵輸出壓力）或"3"（引導輪泵壓力）。在ID改變之后，按下確定鍵(8)。

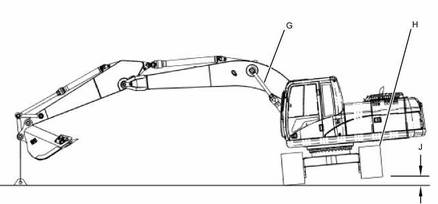

測量泵壓力時機器的位置 (G)動臂油缸的伸出部分 (H)后側或機器的履帶 (J)履帶與地面之間的空隙

緩慢伸出動臂油缸。動臂油缸伸出到位于機器后側下方的履帶脫離地面為止。參考圖9。 將駕駛室監視器上顯示的泵壓力測量結果記錄在表1上。 緩慢收回動臂油缸。動臂油缸縮回到位于機器后側下方的履帶降到地面為止。 過載警告裝置的臨界壓力值為步驟12中記錄的泵壓力值的70%。該算式見表1。

過載警告裝置(OLWD)的算式
泵壓力(PP)
OLWD壓力=PPx0.7

輸入過載警告裝置的臨界壓力值

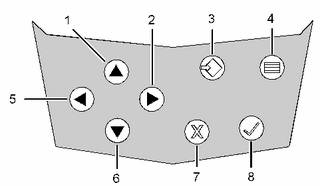

(1)向上鍵 (2)向右鍵 (3)歸位鍵 (4)主菜單鍵 (5)向左鍵 (6)向下鍵 (7)取消鍵 (8)確定鍵

為訪問"OVERLOADWARNING（過載警告）"參數，首先必須在監視器上進入"SERVICE（維修）"模式。

按照以下程序從監視器上進入"SERVICE（維修）"屏幕。

使用適當的向上鍵(1)或向下鍵(6)滾讀所列的菜單選項。高亮顯示"SERVICEOPTIONS（維修選項）"設置。按下確定鍵(8)。

當顯示"PASSWORD（密碼）"屏幕時，使用方向箭頭鍵輸入密碼。在所需的字符突出顯示之后，按確定鍵(8)。輸入維修FFF2的密碼，以繼續顯示"SERVICE（維修）"屏幕。輸入密碼后，"SERVICE（維修）"屏幕將出現。

注:如果輸入的密碼不正確，應顯示以上屏幕。

在維修模式下，使用適當的向上鍵(1)或向下鍵(6)滾讀所列的菜單選項。高亮顯示"CONFIGURATIONOPTIONS（配置選項）"設置。按下確定鍵(8)。

上圖中的第三行指示"CONFIGURATION（配置）"ID。每個相應的ID"僅在顯示屏"或在ID設置中分類。為了更改ID，使用方向鍵。將"CONFIGURATION（配置）"ID更改為表示過載警告壓力的"9"。將"CONFIGURATION（配置）"ID更改為表示過載警告壓力的"10"。按確定鍵(8)以調整該值。 使用方向鍵更改該值。按確定鍵(8)將值存入存儲器中。當高亮區域移至第三行時，更改完成。 退出維修模式。在顯示屏的第一行高亮顯示"SERVICE（維修）"。使用向左鍵(5)和向右鍵(2)滾讀顯示屏。顯示屏應在第一行顯示"EXIT（退出）"。按確定鍵(8)以退出維修模式。
