卡特彼勒C11/13/15/18工業和油田發動機維修工具

表1列出了所需的多數工具，以便維修技師能夠進行本手冊中的測試步驟。一些設備可能是針對正在使用的電子控制模塊（ECM）類型的。

表1
卡特彼勒C11/13/15/18工業和油田發動機維修工具
零件號	說明
349-4200	溫度計
360-0774	折射計
431-7087	工具總成(折射計（DEF）)
N/A	4mm內六角扳手
1U-5805	導線拆卸工具(14-GA，綠色)
6V-2197	磁性傳感器組件(正時標定)
121-9588	導線拆卸工具(16-GA，藍色)
147-6456	楔塊拆卸工具
151-6320	導線拆卸工具(14-GA至18-GA，紅色)
1U-5804	壓接工具(12−AWG至18−AWG)
6V-2197	傳感器
7X-1171	傳感器適配器
7X-1695	電纜組件
146-4080	數字萬用表總成(RS232)
7X-1710	萬用表表筆
326-4904	適配器電纜組件(3針叉接線束)
7X-1715 134-5195	適配器電纜組件(40針叉接線束) 線束(40針) （適用于ADEM2ECM（兩個40針接頭））
208-0059	適配器電纜組件(70針叉接線束) （適用于ADEM3ECM（兩個70針接頭）和ADEM4ECM（一個70針接頭和一個120針接頭））
257-8718	257-8718適配器電纜組件不適用于TierIV發動機。適配器電纜組件(120針叉接線束) （適用于ADEM4ECM（一個70針接頭和一個120針接頭））
N/A	扭矩扳手（能夠施加1.5N·m(13.3lbin)的力矩）
卡特彼勒C11/13/15/18工業和油田發動機接頭修理套件
362-3555	接頭修理套件（AMPSEAL）
175-3700	接頭修理套件(Deutsch接頭)
卡特彼勒C11/13/15/18工業和油田發動機ECM的旁通線束
129-2018	電源電纜（ADEM2ECM的獨立電纜）
217-0113	線束(ECM旁通) （旁通線束連接到蓄電池。旁通線束和下列線束一起使用在不同類型的電子控制模塊中。）
328-2292	線束(發動機ECM旁通) （適用于ADEM3ECM和ADEM4ECM）
277-4734	線束(發動機ECM旁通) （適用于A4:E2ECM（兩個64針接頭））
276-7273	傳感器測試箱⁽¹⁾

⁽¹⁾	用于測試油缸位置傳感器的儀表。

檢查某些導線線束電路的導通性時，可能需要使用兩根短跨接導線將接頭中的兩個相鄰端子短路連接起來。檢查某些導線線束電路的導通性時，也可能會需要較長的導線。

對于現代Caterpillar電路，除線束測試外，不推薦使用某些測試設備。此類測試儀包括下列示例：8T-0500持續性測試儀和5P-7277電壓測試儀。

注:用于測試"缸內"位置傳感器的步驟已經開發出來。參考專門說明書REHS7338,"測試液壓油缸位置傳感器的步驟"。

選裝維修工具

表2列出了測試或修理過程中需要使用的選裝維修工具。

表2
卡特彼勒C11/13/15/18工業和油田發動機選裝維修工具
零件號	說明
198-4240 或 1U-5470	數字壓力指示器或發動機壓力表總成
4C-4075	壓接工具(4−AWG至10−AWG)
4C-4911⁽¹⁾	蓄電池負載測試儀
5P-7277	電壓測試儀
6V-9130⁽²⁾	溫度適配器(萬用表)
8T-5319	接頭工具總成
349-4199	AC/DC電流探針
348-5430	多用工具總成
8T-8726	適配器纜線組件
163-5443	適配器電纜組件(3針叉接線束)
177-2330	蓄電池分析儀(數字式)
190-8900	接頭修理套件
225-5985	并行端口電纜(通信適配器)
391-8170	排放分析器工具總成（藍牙模塊）
393-0673	排放分析器工具總成

⁽¹⁾	請參閱專門說明書,SEHS9249,"使用4C-4911蓄電池負載測試儀測試6伏、8伏和12伏鉛酸蓄電池"和專門說明書,SEHS7633,"蓄電池測試步驟"。
⁽²⁾	請參閱專門卡特彼勒C11/13/15/18工業和油田發動機說明書,SEHS8382,"6V-9130溫度適配器總成的使用"。

Cat電子技師（ET）

技師可使用CatET來行使下列功能：

診斷測試

標定

閃存編程設定

ECM的配置

打印各種報告

CatET可以顯示下列信息：

狀態參數

事件代碼

診斷代碼

ECM設定

發動機配置

務必使用最新版的CatET。資料在CD中有提供，也可從各種Caterpillar網站上下載。

表3

軟件,JEBD3003,"CATERPILLAR電子技師"

將CatET下載您個人計算機中后，需要從您的Caterpillar代理商處獲取許可以便使用軟件。可向不同需求的不同用戶提供各類許可證。請咨詢Caterpillar代理商。

注:有關Cat電子技師的使用和對PC的配置要求的更多信息，參考您的Cat電子技師程序軟件附帶的文檔。

連接CatET

連接通信適配器

表4列出了連接CatET時需要的標準硬件。

注:取消了275-5120通信適配器總成，取而代之的是317-7484通信適配器總成。但仍可使用275-5120通信適配器總成。

表4
與CatET連接的標準硬件
零件號	說明
N/A	個人計算機（PC）
317-7484	通信適配器總成
317-7492	無線電套件（僅限于NACD）
349-1206	無線電套件（僅限于EAME）
317-7484通信適配器總成的部件
317-7485	通信適配器(3)
370-4617	電纜總成(USB)
327-8981	電纜總成(數據鏈路)
317-7492無線電套件的部件
317-7493	無線通信無線電
317-7496	計算機電纜組件
317-7510	無線電電纜組件
326-9606	天線（2）
349-1206無線電套件的部件
348-9250	通信無線電總成
317-7496	計算機電纜組件
317-7510	無線電電纜組件
326-9606	天線（2）
工具操作手冊和軟件CDROM,NETG5057,"通信適配器3"

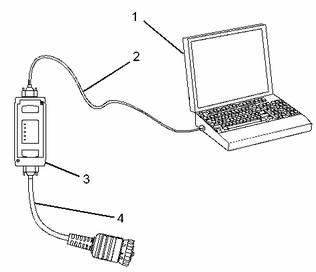

遵守通信適配器的說明。使用以下步驟將CatET和通信適配器連接到個人計算機上。

斷開卡特彼勒C11/13/15/18工業和油田發動機ECM的電源。

窗體底端

(1)PC

(2)353-5083電纜組件(USB)

(3)317-7485通信適配器(3)

(4)327-8981電纜組件(數據鏈路)

將電纜(2)和(4)連接到通信適配器(3)上。

注:當適配器連接到個人計算機或通電的ECM上時，通信適配器將通電。

將電纜(2)連接到個人計算機的USB端口上。

將電纜(4)連接到維修工具接頭上。

恢復ECM的電源。確認通信適配器上的"POWER（電源）"指示燈點亮。確認個人計算機已通電。

在Cat電子技師與ECM之間建立通信。如果CatET指示存在多個ECM，請選擇發動機ECM。

如果CatET和通信適配器無法與ECM進行通信的話，請參閱故障診斷與排除,"電子維修工具無法與ECM通信"。

如果出現下列任一情況，請參閱故障診斷與排除,"電子維修工具無法通信"：

CatET顯示請參考通信故障的信息。

CatET顯示"錯誤#142接口硬件沒有響應"。

CatET顯示指示通信適配器中的固件舊的信息。

雙數據鏈路通信（如有配備）

當通信適配器的連接完成時，觀察通信適配器和CatET。某些應用要求建立雙數據鏈路通信以便進行各種測試步驟。這些測試將列在"DiagnosticTests（診斷測試）"菜單中，一些測試可能不可用（灰色）。如果CatET中有不可用的診斷測試，請確保您的維修工具正在雙數據鏈路模式下通信。

使用下列指示燈以確定CatET正在雙數據鏈路上通信：

"J1939"指示燈閃爍

"Cat數據鏈路"指示燈閃爍

CatET沒有顯示"Servicetoolsupportislimited（維修工具支持受限）"

如果"J1939"指示燈和"Cat數據鏈路"指示燈不閃爍，參考故障排除,"電子維修工具無法通信"。在與ECM進行雙數據鏈路通信期間，兩個指示燈都將會閃爍。

與無線通信適配器進行通信（如有配備）

表6列出了使用無線連接方式連接Cat電子技師時需要的選裝硬件。

注:某些應用不能使用無線連接。另外，雙數據鏈路也不能與無線連接一起使用。

表5
使用CatET時需要的選裝硬件
零件號	說明
N/A	個人計算機（PC）

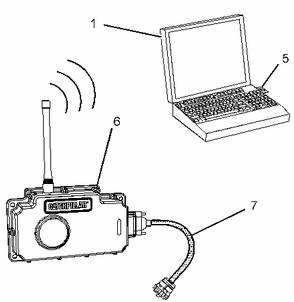

(1)個人計算機（PC）

(5)261-4867卡(PCMCIA)

(6)239-9955通信無線電總成

(7)259-3183數據鏈路電纜組件

注:元件(5)、(6)和(7)屬于261-3363無線通信適配器總成的一部分。

注:取消了261-3363無線通信適配器總成，由349-1206無線電套件代替。但仍可使用261-3363無線通信適配器總成。

使用以下步驟來連接無線通信適配器，以便使用CatET。

斷開ECM的電源。

確保計算機已正確配置261-4867卡。確認計算機PCMCIA擴展槽中安裝了PC卡。

將電纜(9)連接到通信無線電(8)和維修工具接頭之間。

恢復ECM的電源。如果CatET和通訊適配器無法與ECM進行通訊的話，請參閱故障診斷與排除,"電子維修工具無法與ECM通訊"。

與無線通信適配器進行通信（如有配備）

表6列出了使用無線連接方式連接Cat電子技師時需要的選裝硬件。

注:某些應用不能使用無線連接。另外，雙數據鏈路也不能與無線連接一起使用。

雖然可以通過無線連接更改W-CA3的內部設定值。Caterpillar建議將無線電通過317-7496計算機電纜組件(USB)電纜組件(8)和317-7510無線電電纜組件(9)連接到個人計算機上。

表6
使用CatET時需要的選裝硬件
零件號	說明
N/A	個人計算機（PC）

(8)317-7496計算機電纜組件(USB)

(9)317-7510無線電電纜組件C

(9)317-7510無線電電纜組件

(10)W-CA3

注:項目(8)、(9)和(10)是349-1206無線電套件的組成部分。

使用以下步驟來連接無線通信適配器，以便使用CatET。

斷開ECM的電源。

確保計算機已正確配置為可啟用無線上網卡的802.11a或802.11b/g。確認已安裝了個人計算機無線功能且可正常工作。

將電纜(9)連接到通信無線電(8)和維修工具接頭之間。

恢復ECM的電源。如果CatET和通訊適配器無法與ECM進行通訊的話，請參閱故障診斷與排除,"電子維修工具無法與ECM通訊"。

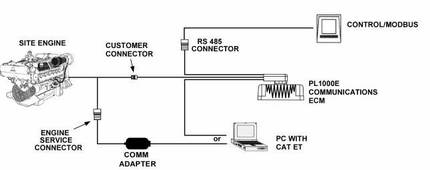

PL1000E通信ECM（如有配備）

PL1000E是一種為客戶提供將Caterpillar發動機集成到特定應用功能的ECM。PL1000E使J1939數據鏈路與使用MODBUS通信協議的設備之間能夠進行通信。安裝了Cat電子技師的PC可通過PC的RS232串行接口連接至PL1000E。PL1000E包含了允許CatET通過J1939數據鏈路與發動機通信的嵌入通信適配器。

有關更多信息，請參閱系統操作/故障診斷與排除/測試和調整,RENR8091,"PL1000E通信ECM"。
