Perkins1103/1104柴油發動機噴油器蓋-拆卸和安裝

Perkins1103/1104柴油發動機噴油器蓋拆卸方法與步驟

注意:保持所有零件清潔無雜質。雜質會造成快速磨損和縮短部件壽命。

注:四缸和Perkins三缸發動機的拆卸方法與步驟相似。圖示為Perkins四缸發動機。

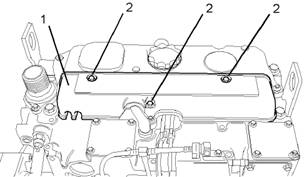

典型示例

1.徹底清潔噴油器罩(1)的所有外表面。

2.從罩(1)上取下調整螺釘(2)。

3.卸下蓋子(1)。

Perkins1103/1104柴油發動機噴油器蓋安裝方法與步驟

Perkins1103/1104柴油發動機噴油器蓋典型示例

1.徹底清潔Perkins1103/1104柴油發動機噴油器罩(1)的所有內表面。

2.安裝蓋(1)。

3.安裝罩(1)的調整螺釘(2)。將調整螺釘(2)擰緊至扭矩為9N·m(7lbft)。
