康明斯柴油發電機組PCC3100發電機組調壓板輸出模塊A37AVR

調壓器輸出模塊為一功率放大器。該模塊用以放大從PCC傳來的脈沖寬度調制（PWM）信號，以驅動勵磁機繞組。由永久勵磁發電機（PMG）的輸出通過本模塊以放大脈沖寬度調制（PWM）信號。

康明斯柴油發電機組PCC3100發電機組調壓板輸出模塊A37接線頭功能介紹

調壓器輸出模塊共有2組接線頭功能介紹，它們分別如下：

J7連接到發動機線束（控制器）

J7接線：

灰色調壓器輸入信號（+）

白色調壓器輸入信號（-）

藍色B+輸入（運行信號）

紫色接地輸入

綠色/黃色起動輸入

黑色起動電磁線圈

J10連接到發動機線束（輸出）

J10接線：

綠色永久勵磁發電機（PMG）A相

黃色永久勵磁發電機（PMG）B相

橘色永久勵磁發電機（PMG）C相

紅色X（勵磁＋）輸出

棕色XX（勵磁－）輸出

康明斯柴油發電機組PCC3100發電機組調壓板輸出模塊A37指示燈（LED）說明

調壓器輸出模塊共有3組指示燈（LED），分別顯示下列狀態：

DS1當調壓器隔離電源正在工作時該指示燈亮（綠色）

DS2輸出調節開度–負載增加時變亮–更大開度（淡黃色）。PWM信號的開度范圍為0-60%。因?yàn)橐话闱闆r下均低于10%，因此開度指示指示燈（LED）通常在微亮狀態。

DS3起動成功指示燈亮（綠色）。在轉速達到

850RPM，并且感應到PMG電壓大于105VRMS，起動馬達脫開，起動成功。

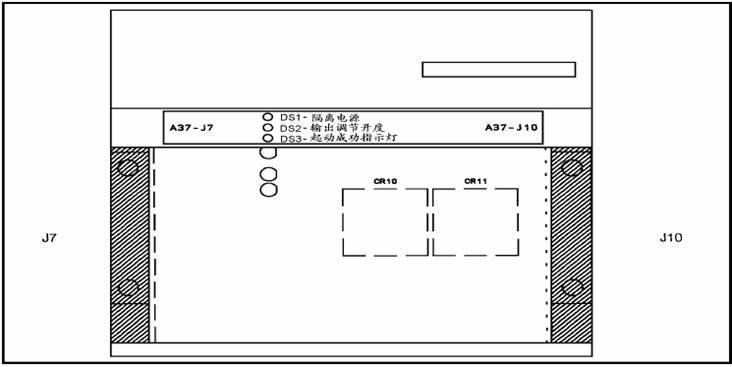

康明斯柴油發電機組PCC3100發電機組調壓板輸出模塊A37

康明斯柴油發電機組PCC3100發電機組調壓板輸出模塊A37實物圖
