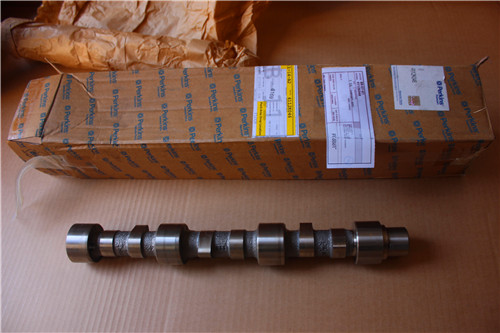

Perkins珀金斯柴油發動機凸輪軸--拆卸和安裝

拆卸步驟

開始:

a.拆下注油泵。有關正確的步驟，請參閱《Perkins柴油機拆解和組裝》,“燃油注油泵（機械）-拆卸和安裝”。

b.拆下搖臂軸和推桿。有關正確步驟，請參閱《拆解和組裝》,“搖臂軸和推桿-拆卸”。

c.拆卸前殼體。有關正確的步驟，請參閱《Perkins柴油機拆解和組裝》,“殼體（前）-拆卸”。

1.應將發動機倒置安裝在適當的臺架上。

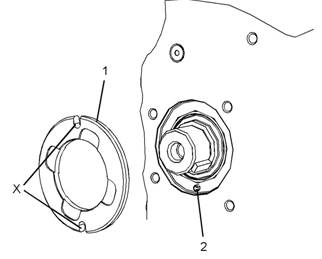

2將止推墊圈(1)從缸體上拆下。除非定位銷損壞，否則不要從缸體上卸下定位銷(2)。

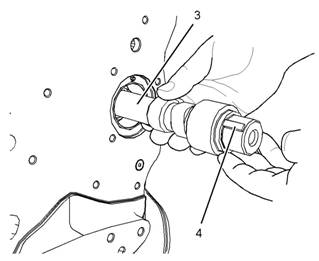

3.小心地將凸輪軸(3)從缸體上卸下。

4.如有必要，將鍵(4)從凸輪軸(3)上卸下。

安裝步驟

注意

保持所有零件清潔無雜質。雜質會造成快速磨損和縮短部件壽命。

1.清潔凸輪軸和止推墊圈。檢查凸輪軸和止推墊圈是否磨損和損壞。更多資料，請參閱《技術規格》,“凸輪軸”。更換任何磨損或損壞的部件。

2.清潔缸體中的凸輪軸軸承。檢查凸輪軸軸承是否磨損和損壞。有關更多資料，請參閱《技術參數》,“凸輪軸軸承”。如有必要，更換凸輪軸軸承。請參閱《拆解和組裝》,“凸輪軸軸承-拆卸和安裝”，以了解正確的程序。

注意強烈推薦應在安裝新凸輪軸時更換所有的挺桿。

3.檢查挺桿有無磨損和損壞。更多信息請參閱《技術參數》,“挺桿總成”。更換所有磨損或損壞的挺桿。請參閱《拆解和組裝》,“挺桿總成-拆卸和安裝”，以了解正確的程序。

4如有必要，將新鍵(4)安裝到凸輪軸(3)上。

5使用清潔的發動機機油潤滑凸輪軸(3)的軸承面和凸輪軸的凸輪。

6.小心地將凸輪軸(3)安裝到缸體中。

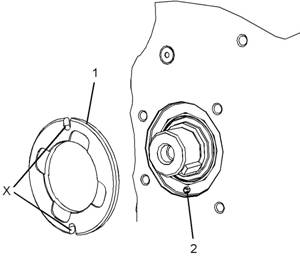

7用清潔的發動機機油潤滑止推墊圈。對齊止推墊圈(1)中的槽(X)與缸體中的定位銷(2)。將止推墊圈(1)安裝到缸體的凹槽中。

結束:

a.安裝前殼體。有關正確的步驟，請參閱《Perkins柴油機拆解和組裝》,“殼體（前）-安裝”。

b.安裝搖臂軸和推桿。有關正確步驟，請參閱《拆解和組裝》,“搖臂軸和推桿-安裝”。

c.安裝注油泵。有關正確的步驟，請參閱《Perkins柴油機拆解和組裝》,“燃油注油泵（機械）-拆卸和安裝”。

拆卸步驟

開始:

a.拆卸發動機機油泵。有關的正確步驟，請參閱《拆解和組裝》,“發動機機油泵-拆卸”。

注:可以使用兩個工具(A)中的任意一個。請使用最適用的工具。

注意

保持所有零件清潔無雜質。雜質會造成快速磨損和縮短部件壽命。

1.如果安裝了曲軸，使用工具(A)，轉動曲軸，以便可以接近活塞冷卻噴嘴。

2將螺栓(1)和活塞冷卻噴嘴(2)從缸體上卸下。拆下O形密封圈(3)（未顯示）。

3重復步驟1至步驟2以拆下其余活塞冷卻噴嘴。

安裝步驟

1清潔活塞冷卻噴嘴，檢查活塞冷卻噴嘴是否損壞。確保氣門在每個活塞冷卻噴嘴內自由移動。更換所有損壞的活塞冷卻噴嘴。有關活塞冷卻噴嘴檢查步驟的詳細信息，請參閱《技術規格》,“活塞冷卻噴嘴定位”。

2如果安裝了曲軸，使用工具(A)，轉動曲軸，以便可以接近活塞冷卻噴嘴的安裝法蘭。

3將新的O形密封圈(3)（未顯示）安裝到活塞冷卻噴嘴(2)上。

4將活塞冷卻噴嘴(2)安裝到缸體的機油通道中。

注:擰緊螺栓之前，確?；钊鋮s噴嘴正確安裝在缸體的機油通道中。

5.安裝螺栓(1)。擰緊螺栓至扭矩為9N·m(80lbin)。

6.重復步驟2至步驟4，安裝其余活塞冷卻噴嘴。

結束:a.安裝發動機機油泵。有關的正確步驟，請參閱《拆解和組裝》,“發動機機油泵-安裝”。
