拆卸和檢查John Deere約翰迪爾強鹿柴油發動機搖臂軸總成

注意： 為便于組裝，拆卸搖臂軸時應標記部件的位置。只有清潔搖臂軸時，才有必要拆卸端塞(A)。

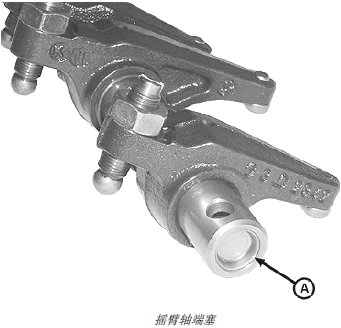

1. 拆下?lián)u臂軸兩端的端塞(A)。

2. 拆卸搖臂軸部件，檢查是否有磨損或損傷。凡不符合技術規格要求或損壞的零部件應進行更換。

搖臂軸總成－技術規格

46 毫米（1.81 英寸）壓縮

高度－彈簧張力18 － 27 牛頓（4 － 6 磅外力）

彈簧－壓縮高度. . . 46 毫米（在 18 － 27 牛頓（4 － 6 磅外力）情況下1.81 英寸）

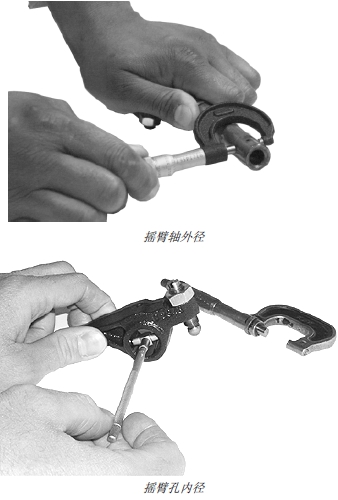

軸－外徑 . . . . 19.962 － 20.038 毫米（0.786 － 0.789 英寸）

最低磨損限度 . . . . . . 19.91 毫米（0.784 英寸）

軸孔－內徑 . . 20.065 － 20.115 毫米（0.790 － 0.792 英寸）

最低磨損限度. . . . . . 20.16 毫米（0.794 英寸）

A – 端

檢查和測量John Deere約翰迪爾強鹿柴油發動機閥門連接件

1. 清潔閥門連接件并檢查是否有損壞。

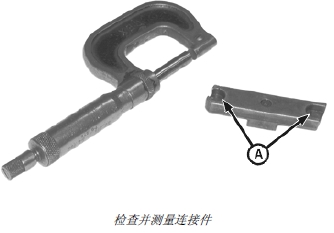

2. 測量閥門連接件槽(A) 并確定槽口至槽口的偏差是否在技術規格規定的范圍之內。

技術規格

閥門連接件－槽口到槽口偏差（最大）. . . . . 0.1 毫米（0.004 英寸）

A – 閥門連接件槽口

John Deere約翰迪爾強鹿柴油發動機搖臂總成

重要提示： 立即清潔搖臂軸上多余的 LOCTITE® 242密封劑，以免粘在搖臂上。

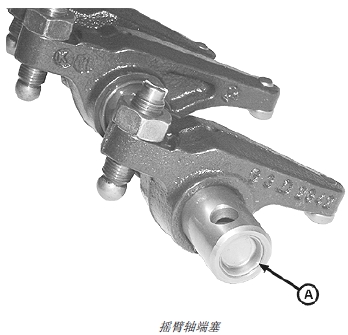

1. 在端塞(A) 的外緣涂 LOCTITE 277 高強度螺紋緊固劑，并裝入搖臂軸兩端固定。

2. 用干凈的機油潤滑搖臂軸外徑和搖臂孔。

3. 將彈簧和搖臂裝回?fù)u臂軸上它們?cè)瓉?lái)的位置。

A – 端塞

檢查、測量并安裝供油泵推桿

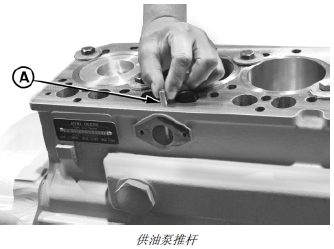

1. 拆卸并清洗推桿(A)。在末端做標記，以便重新安裝時保持原來的方向。

A – 推桿

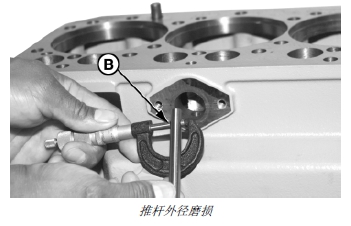

2. 測量推桿外徑 (B)。如果推桿外徑小于技術規格，應安裝新推桿。

技術規格

供油泵推桿－外徑. . . . . . . . 9.891 － 9.917 毫米（0.3894 － 0.3904 英寸）

B – 推桿外徑

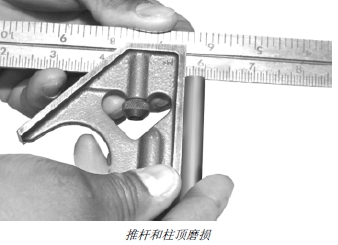

3. 檢查推桿末端環。如果磨平或凹陷，應更換推桿，同時檢查凸輪軸凸輪緣是否磨損。（參見第 050 章“測量凸輪軸凸輪緣高度”部分。）

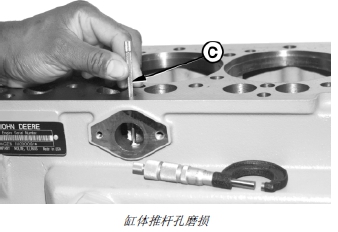

4. 測量缸體推桿孔內徑 (C)。

技術規格

供油泵缸體推桿孔－內徑 . . 10.00 － 10.05 毫米（0.3937 － 0.3957 英寸）

必要時，維修或更換缸體。

5. 用干凈的機油潤滑推桿，裝入推桿孔，兩端保持與拆下時的方向相同。

C – 推桿孔內徑
