約翰迪爾強鹿柴油發動機活塞和連桿的安裝

重要提示： 配套使用的活塞和汽缸套有不同的制造商和零件編號。它們之間不可互換。在同一個John Deere約翰迪爾強鹿柴油發動機上，禁止混用不同的活塞和汽缸套。請參考零件目錄，為您的應用選擇正確部件。

重要提示： 如果要安裝新活塞和汽缸套總成，切勿將活塞從汽缸套中取出。將活塞從汽缸套底部推起，高度以能安裝活塞銷為準。

1. 用干凈機油潤滑活塞銷和襯套。

重要提示： 活塞必須安裝到原先從連桿拆下的位置，還必須使用新的活塞銷卡環。必須正確安裝活塞和連桿，這樣當連桿長軸面向John Deere約翰迪爾強鹿柴油發動機凸輪軸一側時，活塞燃燒碗應移向John Deere約翰迪爾強鹿柴油發動機噴油泵一側。

注意： 某些活塞的頂部有一個箭頭標記。安裝活塞時，箭頭必須指向連桿標記“FRONT”（前面）一側。

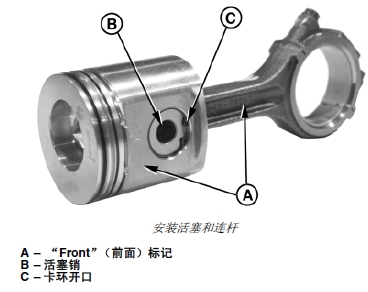

2. 安裝活塞和連桿時，活塞和連桿標記“FRONT”（前面） (A) 的一側一定要朝同一方向。

3. 在活塞銷孔中插入活塞銷 (B)。

注意： 某些活塞銷卡環雙面有尖銳的棱角?？蓪⑦@些環翻轉過來使用。

4. 安裝新活塞銷卡環，卡環開口 (C) 向下位于活塞底部時鐘 6 點的位置（從連桿端看），卡環的銳邊背對活塞銷?？ōh一定要裝入活塞銷孔的凹槽中。

安裝John Deere約翰迪爾強鹿柴油發動機活塞環

重要提示： 活塞環過度擴張會使其受損。擴張活塞環時，只要能將其裝到活塞上即可。

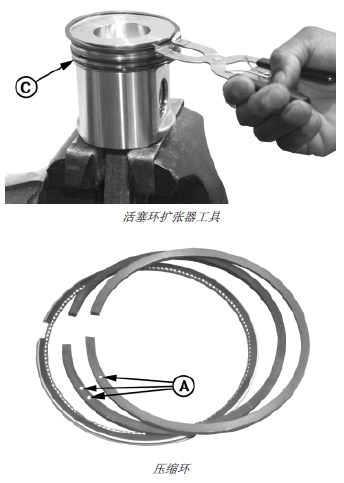

1. 安裝新活塞環時，使用 JDE85、JDE135 或KJD10140 活塞環擴張器?？赜铜h擴張器應安裝在底部環槽上。缺口可位于活塞銷任一側。

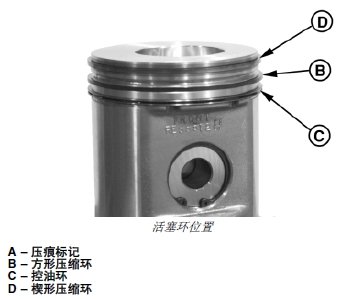

2. 將控油環 (C) 裝入底部環槽，套在控油環擴張器上。安裝時，從擴張器開口方向看，活塞環缺口間隙應位于活塞對側。

注意： 活塞環頂面的識別方法：如活塞環無標記，兩側均可朝上。如果活塞環有壓痕（“點”），如圖 (A) 所示標記應在頂部。有雙壓痕標記的活塞環放在第二個槽中。

如果活塞環涂有色條，應將開口面向自己，抓住活塞環，并轉動活塞環使色條位于開口的左側。

3. 識別壓縮環的頂面。方形和楔形壓縮環的頂部表面有標記。

4. 方形壓縮環 (B) 應安裝在中間環槽內，活塞環頂面應朝向活塞的頂面。

5. 將方形壓縮環的開口定位在活塞控油環 (C) 開口的對面。

6. 楔形壓縮環 (D) 裝在上環槽中，活塞環上面朝向活塞頂面。

7. 楔形壓縮環的開口位于方形壓縮環開口的對面。

8. 如圖所示，交錯排列活塞環的開口。

9. 用干凈的John Deere約翰迪爾強鹿柴油發動機潤滑油涂在活塞、汽缸套和 JDE84活塞環壓縮器的內側。

A – 活塞頂

B – 上壓縮環

C – 控油環開口

D – 擴張環開口

E – 底部壓縮環開口

F – John Deere約翰迪爾強鹿柴油發動機前端
