約翰迪爾John Deere強鹿柴油發動機曲軸損壞故障的檢查與研磨規范

1. 拆下正時齒輪室蓋。（參見本章前面的“卸下正時齒輪室蓋”部分。）

2. 拆下飛輪。（參見本章前面的“拆下飛輪”部分。）

3. 拆下飛輪外殼。（參見本章前面的“拆下和安裝飛輪外殼”部分。）

4. 拆卸后油封箱。（參見本章前面的“拆下曲軸后油封和油封箱總成”部分。）

5. 卸下全部六個活塞噴嘴以避免毀壞。（參見第 030 章“拆卸和安裝活塞噴嘴”部分。）

6. 拆下第2 到第6 個主軸瓦。（參見本章前面的“拆下曲軸主軸瓦”部分。）

7. 使用 JDG820 飛輪旋轉工具旋轉曲軸，直到可以輕松卸下連桿蓋。

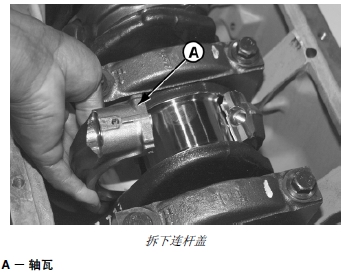

8. 拆下所有帶軸瓦的連桿蓋 (A)，然后卸下第 1 和第 7 個主軸瓦蓋和軸瓦。（參見第 030 章中的“拆下活塞和連桿”部分。）

9. 將吊鏈連接到曲軸上。用干凈的抹布保護機加工軸頸。

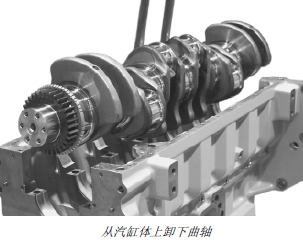

10. 使用正確的起重設備，小心地將曲軸從汽缸體內吊出。

11. 用溶劑和壓縮空氣清洗曲軸，特別是油道部分。

12. 將曲軸放在干凈的三角槽板上檢驗。

檢查曲軸

注意： 拆卸過程中，如果發現曲軸減震器損壞，建議用磁粉探傷法檢查曲軸。這樣能驗證曲軸是否有細微裂紋。（參見本章前面的“檢查曲軸減震器”部分。）

1. 徹底清洗曲軸。清理所有油道的阻塞物。

2. 檢查曲軸軸頸上是否有荷載壓痕、裂縫或擦傷跡象。還應要檢查每個軸頸是否有明顯的過熱或褪色跡象。如果存在其中任何一種現象，應更換曲軸，因?yàn)檫@種情況下熱處理效果可能已被破壞。

3. 檢查（前）曲軸齒輪和正時齒輪是否有裂痕、碎齒或過度磨損的痕跡。檢查鍵槽和分度銷是否毀壞，并在凸緣上進行適度調整。必要時應更換齒輪。（參見本章后面的“更換曲軸驅動齒輪”部分。）

4. 檢查鍵槽是否有裂縫或磨損痕跡。如有必要，應更換曲軸。

5. 仔細檢查油封耐磨套連接面處的曲軸后凸緣是否有明顯的粗糙或磨成溝的情況。這個部位的任何缺陷都會導致漏油。不嚴重的細棱可以用砂布清除。

6. 檢查每個軸頸是否有明顯的過熱或褪色現象。如果存在其中任何一種現象，應更換曲軸，因?yàn)檫@種情況下熱處理效果可能已被破壞。

重要提示： 無論何時更換曲軸，都應更換減震器。

重要提示： 細小裂紋可能無法用肉眼識別。可采用熒光磁粒子法進行檢查。這種方法是利用磁化粒子磁化曲柄，這種粒子在“黑光”下會發出熒光。測試完畢后應給曲軸消磁。

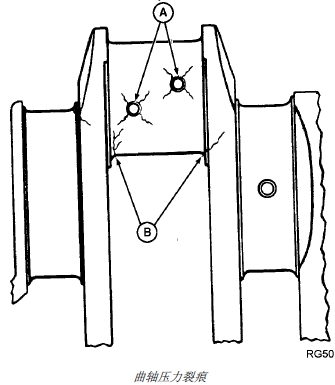

7. 仔細檢查曲軸在連桿軸頸油孔和軸頸圓角處 (B) 是否有裂痕。如果發現裂紋，需更換曲軸。

A － 連桿軸頸油孔

B － 軸頸圓角

約翰迪爾John Deere強鹿柴油發動機曲軸研磨指南

重要提示： 只允許有經驗和掌握曲軸尺寸和磨光技術規格的技術人員才能對曲軸進行研磨。如果使用過小的軸瓦，應在軸瓦蓋擰到指定扭矩后檢查軸瓦間隙。如果小軸瓦太緊并且其間隙不符合技術規格的要求，則軸頸和軸瓦上的油將被擦掉。這會導致零件過早磨損。

除了符合標準尺寸的主軸瓦和連桿軸瓦外，還可以使用下面的小軸瓦。

技術規格

有效的曲軸

主軸瓦－小尺寸. . . . . 0.25, 0.50 毫米（0.010, 0.020 英寸）

如果軸頸出現錐度、不圓、劃痕或損傷，則應研磨曲軸并安裝正確尺寸的軸瓦。

如果需要重新研磨曲軸，使用下面推薦的程序：

1. 對比曲軸軸頸的檢測結果，以確定需要打磨軸頸的尺寸。

2. 如果一個或多個主軸頸或連桿軸頸需要打磨，就需要按照相同的尺寸打磨所有主軸頸或所有連桿軸頸。

3. 不要給任何軸頸圓角半徑做任何標記或劃痕。軸頸圓角一定要平穩地插入軸頸和曲柄頰板。用圓角規檢查半徑。

重要提示： 必須當心不要使局部過熱，否則往往造成研磨裂紋。

4. 在研磨過程中，應使用大量冷卻液冷卻曲軸。研磨時，砂輪的給進量不要過大。

重要提示： 從曲軸前端看，研磨曲軸時，軸頸應以順時針方向旋轉。按照與研磨相反的方向磨光或拋光軸頸。

5. 拋光或磨光研磨面，達到技術規格的規定值，以防軸頸過度磨損。

注意： 生產曲軸已在工廠中經過感應淬火和噴丸硬化。由于所需設備和部件幾何條件的原因，建議不要進行現場噴丸硬化加工。

6. 如果曲軸的止推面磨損嚴重甚至磨出槽紋，應重新研磨和打磨止推面。不要改變軸瓦軸頸與每個止推面之間的半徑。可以使用帶有一個標準墊圈和兩個 0.18毫米（0.007 英寸）墊圈的大型止推墊圈組。（參見

本章后面“止推軸瓦新部件技術規格”部分。）

注意： 當重新打磨止推面并且使用大墊圈時，曲軸軸向間隙的技術規格必須保持在 0.038 － 0.380 毫米（0.0015 － 0.0150 英寸）范圍內。（參見本章前面的“檢查曲軸軸向間隙”部分。）

7. 將軸頸表面所有油孔的邊緣都打磨光滑，倒角半徑約為 1.50 毫米（0.060 英寸）。

8. 結束研磨時，用熒光磁粉探傷法或其它類似的方法檢查曲軸是否產生了裂紋。

9. 檢查后，需對曲軸進行消磁。

10. 用溶劑徹底清潔曲軸和油道。再用壓縮空氣吹干。

曲軸研磨技術規格

發動機沖程 （6105） 138 毫米（5.43 英寸）

發動機沖程 （6125） 165 毫米（6.50 英寸）

主軸和連桿軸頸表面光潔度. . . . . 研磨 0.25 微米 (9.8 AA)

止推軸頸和圓角半徑表面光潔度 . 研磨 0.4 微米 (16 AA)

連桿軸頸圓角半徑. . . 4.49 － 4.85 毫米（0.177 － 0.191 英寸）

主軸瓦和止推軸頸圓角半徑. . . . . 3.94 － 4.44 毫米（0.155 － 0.175 英寸）

止推軸頸寬度. . . . . . . 48.97 － 49.07 毫米（1.928 － 1.932 英寸）

軸瓦尺寸曲軸主軸頸外徑曲軸連桿軸頸外徑

標準 124.983 － 125.017 毫米 . . . .（4.9206 － 4.9219 英寸）

88.844 － 88.874 毫米（3.4980 － 3.4990 英寸）

0.25 毫米（0.010 英寸） . . 124.733 － 124.767 毫米 . . . .（4.9107 － 4.9121 英寸）

88.594 － 88.624 毫米（3.4980 － 3.4990 英寸）

0.50 毫米（0.02 英寸） . . . 124.473 － 124.507 毫米 . . . .（4.9005 － 4.9019 英寸）

88.334 － 88.364 毫米（3.4777 － 3.4789 英寸）
