康明斯工程機械用KT19-C&P&L450發動機技術規格參數數據單

最大額定功率kW(BHP)：336(450) @2100r/min

持續額定功率kW(BHP)：272(365) @1800r/min

整機數據

型式…………………………………………………………..………….….….四沖程、直列、六缸

進氣方式………………………………………………………..………….….……….廢氣渦輪增壓

缸徑—mm(in.)×沖程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25）

排量—L(in³)……………………………………………………..…..……….….…….…..18.9(1150)

壓縮比…………………………………………………………………….…….…..……..

干式凈質量

KT19-C450康明斯發動機（參考安裝圖206287）—kg(lb.)……………………..………….1634(3600)

KT19-P450康明斯發動機（參考安裝圖3010155）—kg(lb.)……………………………….2570(5660)

濕式凈質量

KT19-C450康明斯發動機（參考安裝圖206287）—kg(lb.)…………….……….………….1700(3745)

KT19-P450康明斯發動機（參考安裝圖3010155）—kg(lb.)……………………………….2724(6000)

質心至缸體前端的距離（僅康明斯發動機本身）—mm(in.)………………….……..……...….572(22.5)

質心在曲軸中心線上方（僅康明斯發動機本身）—mm(in.)……………………..…..……....…..239(9.4)

運動零件相對于曲軸中心線的轉動慣量（不包括飛輪）—kg·m²(lb.ft²)……..….……

發火順序……………………………………………………..……………………..….…1-5-3-6-2-4

康明斯發動機懸置安裝

在缸體后端面處的最大允許彎矩—N·m(lb.ft)……………………………..……..…..1356(1000)

康明斯發動機繞轉動軸心的顛覆慣量—kg·m²(lb.ft²)………………………..…….…….…...….79(699)

排氣系統

最大允許排氣背壓—kPa(in.Hg)…………………...………………………………….……..10(3.0)

標準容許的排氣管直徑—mm(in.)………………………………………………….…..…..127(5.0)

進氣系統

帶重型空濾器允許的最大進氣阻力

        干凈濾芯—kPa(in.H₂O)………….….………………………………..……....….….....3.74(15)

        臟濾芯—kPa(in. H₂O)…………….………………………………………………....…6.23(25)

帶重型空濾器允許的最小容塵能力—gm·l/s(gm/CFM)…………………………..….…...53(25)

冷卻系統

冷卻水容量

        僅康明斯發動機—L(U.S.quart)……………………………………………………..……………26(28)

        帶散熱器[適用環境溫度為37.8℃（100°F）] —L(U.S.quart)………………...…....108(114)

康明斯發動機外部最大冷卻水阻力—kPa(PSI)………………………………...…………..…..…....35(5.0)

康明斯發動機曲軸中心線上方冷卻水的最大靜壓—m(ft.)……………………….…………….…18.3(60)

散熱器最大空氣阻力—kPa(in.H2O)…..………………………………………...……..…..0.12(0.5)

未沸騰冷卻水@90°F(32℃)在熱交換器內的最小流量—L/min(U.S. GPM)…..….……151.4(40)

未沸騰冷卻水在熱交換器進口處的最大壓力—kPa(PSI)…………………………………689(100)

標準節溫器溫度調節范圍—℃(°F)….…………………….………………..……..80-90(175-195)

最大冷卻水壓力（除壓力蓋外）—kPa(PSI)………………………………….…………...241(35)

壓力蓋允許的最小壓力—kPa(PSI)…………………………………………….…………..….50(7)

頂部水箱允許的最高溫度—℃(°F)...…………..……………………….………………...95(200)

頂部水箱推薦的最低溫度—℃(°F)….……………………………………….…………...70(160)

允許的最小補水速率—L/min(U.S.GPM)……………………………………….……….……20(5)

允許的最大首次補水時間—min……………………………………………….….…...….....……5

允許的最小冷卻水膨脹體積占系統容積%……………………..……………….…….……....….5

允許的最大排氣時間—min………………………………………………………………………25

允許的最小冷卻液水位降低容積—L(U.S.quart) ………………….……………..………9.5(10)

（水位降低容積必須大于首次加水時未注滿的容積，且不包括膨脹體積）

潤滑系統

機油壓力

        低怠速時—kPa(PSI)……………………………………………………...…….….最小138(20)

        額定轉速時—kPa(PSI)…………………………………………..………….….345-483(50-70)

額定轉速時的機油流量—L/min(U.S.GPM)…..…..…………………………….…..………151(40)

允許的最高機油溫度—℃(°F)………………………………….…….……….…………120(250)

最大機油消耗量—L/h(U.S.quart/h)…………………………..…………..………….…..

機油旁通濾清器容量

       螺旋筒型—L(U.S.gal)…………………………………………..………………..…….2.6(0.7)

       可更換零件型—L(U.S.gal) …………………………………..…………………..…….11(2.9)

機油盤容量

  高位—L(U.S.gal)………………………………………………………....………..…….38(10)

  低位—L(U.S.gal)……………………………………………………………….……….32(8.5)

系統總?cè)萘浚ǔ酝V清器外）—L(U.S.gal)……………………….………...……..……47(12.5)

標準機油盤的傾斜角(選用件 OP4020)

 前俯角………………………………………………..…………………………...…..…..... 30°

 前仰角…………………………………………………..…………………….…..……....…30°

燃油系統

額定功率和轉速時的最大燃油消耗量—kg/h(lb/h)…………………….…….…..……….78(172)

額定功率和轉速時的最大供油量—kg/h(lb/hr)………………………...………………...272(600)

至PT燃油泵允許的最大供油阻力

        濾清器在清潔狀態時—kPa(in.Hg)……………………………………….……..…...13.33(4)

        濾清器在臟的狀態時—kPa(in.Hg)……………………………………….……..…...26.66(8)

允許的噴油器最大燃油回油阻

        帶單向閥—kPa(in.Hg)…………………………………………………….……..….…22(6.5)

        不帶單向閥—kPa(in.Hg)………………………………………………..….………....8.5(2.5)

允許的最小燃油箱通氣能力—L/h（ft³/h）……….……...……………………….....…...425(15)

（在背壓為8.4kPa（2.5in.Hg）或更低的背壓時）

電氣系統

推薦的電瓶最小容量（在-18℃（0°F））冷透狀態或以上時—V………………….……….24

康明斯發動機不帶負荷

       冷起動電流—CCA…………………………………..…………….…………………..…....900

       再次起動時電流容量（最?。?.……….…………………….………...…..320

康明斯發動機帶傳動系統

       冷起動電流—CCA………..……………………………………….……………..…………900

       再次起動時電流容量（最?。?....320

起動電路允許的最大電阻

帶12V起動馬達—Ω…………………………………………………………..…….…….…0.00075

帶24V起動馬達—Ω…………………………………………………………….....….…….…0.002

性能數據

怠速—r/min……………………………………………………………….……………….….…625

最高空載轉速—r/min……………………………………………………………………….... 2450

最大超速能力—r/min……………………………………………………………………….....3000

最低啟動溫度時的脫離扭矩（無輔助裝置）—N·m(lb.ft)…………………………....

最低啟動溫度時的起動扭矩（無輔助裝置）—N·m(lb.ft)…………………..…..........556(410)

離合器接合時的有效扭矩(800 r/min) —N·m(lb.ft)………………………...……........1085(800)

推薦的與液力變扭器和液力泵相匹配的最小失速轉速—r/min……………………….……1400

曲軸止推軸承負荷極限

 最大間隙負荷—N(lb)……………………………………………………….…….6700(1500)

 最大連續負荷—N(lb)……………………………………………………...…….…3350(750)

曲軸前端處允許的最大輸出功率—kW(HP)…………………………………….……….….

附件驅動處允許的最大輸出功率—kW(HP)……………………………………….………..6（8）

自由聲場聲壓級別

在15m（50ft）處和全負荷額定轉速時（不包括進排氣系統、冷卻系統和驅動部件產生的噪聲）

 右側—dBA…………………………………………………………………………….……82

 左側—dBA………………………………………………………………………………..84.5

 前端—dBA…………………………………………………………………………..…..….84

 后端—dBA…………………………………………………………………………………

最低冷起動溫度（無輔助裝置）—℃(°F).…………………………………….….……..－1(30)

最低起動轉速（無輔助裝置）—r/min……….……………………..……………………...…..150



        所有的數據均是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器運轉時獲得的，但不包括交流發電機、空壓機、風扇、選用設備和驅動件。所有的數據都是基于SAE J1349標準規定的條件——海拔90m（300ft.），大氣壓力100kPa（29.61in.Hg），進氣溫度25℃（77°F），水蒸汽壓力1.0kPa（0.30in.Hg），使用標準No.2號柴油或符合ASTM D2的柴油。數據隨時可能更改，恕不另行通知。



康明斯發動機性能參數	額定工況		連續工況
	最大 功率點	最大 扭矩點	最大 功率點	最大 扭矩點
康明斯發動機轉速—r/min	2100	1300	1800	1300
輸出總功率—kW(HP)	336(450)	260(348)	272(365)	221(296)
扭矩—N·m(lb.ft)	1526(1125)	1907(1406)	1452(1071)	1620(1195)
風扇消耗功率    散熱器溫度38℃(100°F)時的kW(HP) 散熱器溫度52℃(125°F)時的kW(HP)	16(21) 16(21)	3(3.7） 3(3.7）	10(13.5) 10(13.5)	3(3.7） 3(3.7）
燃油管路額定點壓力—kPa(PSI)	1241(180)	841(122)	855(124)	662(96)
進氣歧管壓力—kPa(in.Hg)	155(46)	54(16)	105(31)	44(13)
平均有效壓力—kPa(PSI)	1013(147)	1269(184)	965(140)	1082(157)
活塞平均速度—m/s(ft/min)	11(2188)	7(1355)	9.5(1875)	7(1355)
摩擦功率—kW(HP)	84(112)	31(42)	62(83)	31(42)
進氣流量—L/s(CFM)	585(1240)	304(643)	446(945)	276(585)
排氣流量 干式排氣管—L/s(CFM) 濕式排氣管—L/s(CFM)	1440(3050) 1345(2850)	883(1870) 851(1803)	1088(2305) 1029(2180)	760(1610) 746(1580)
排氣溫度 干式排氣管—℃(°F) 濕式排氣管—℃(°F)	471(880) 416(780)	607(1125) 572(1063)	466(870) 449(840)	560(1040) 559(1007)
對環境的散熱量 干式排氣管—kW(BTU/min) 濕式排氣管—kW(BTU/min)	54(3063) 45(2561)	40(2286) 34(1911)	42(2405) 35(2010)	33(1855) 28(1576)
對冷卻液的散熱量 干式排氣管—kW(BTU/min) 濕式排氣管—kW(BTU/min)	202(11500) 245(13940)	156(8870) 190(10800)	158(9000) 192(10900)	133(7570) 161(9207)
康明斯發動機冷卻水流量—L/s(U.S.GPM)	12.6(200)	7.7(122)	10.5(167)	7.7(122)
風扇冷卻空氣流量 散熱器溫度38℃(100°F) 時的L/s(CFM) 散熱器溫度52℃(125°F) 時的L/s(CFM)	18290 (38750) 18290 (38750)	10148 (21500) 10148 (21500)	16638 (35250) 16638 (35250)	10148 (21500) 10148 (21500)

所有的數據是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器時獲得的，而不包括交流發電機空壓機、風扇、其它選用設備和被驅動的部件。

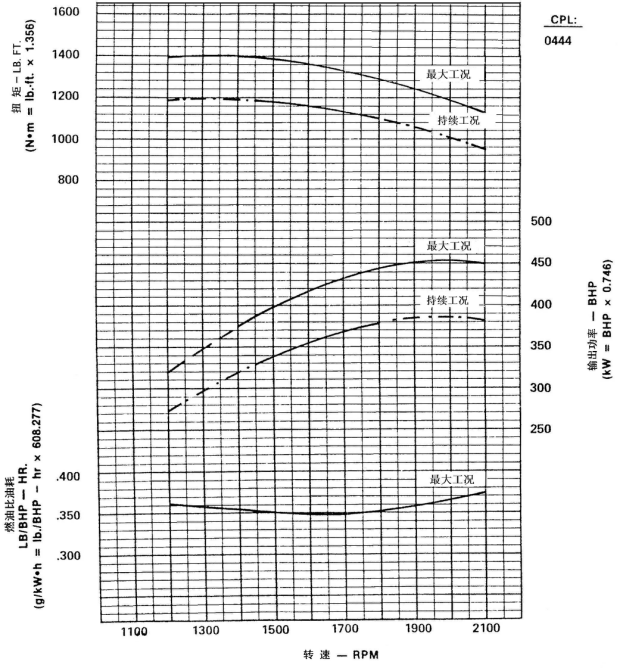

 功率、扭矩和比油耗曲線是基于SEA J1349 標準規定的條件—海拔90m，進氣壓力100kPa，進氣溫度25°C,水蒸汽壓力1.0 kPa，使用NO.2柴油。適用于海拔高度3600m以下不需對供油量進行調整。當海拔高度超過3600m時，每升高300m時，供油量下調4%。
