康明斯工程機械用KT38-C&P&L925發動機技術規格參數數據單

2017-4-23 9:17:59

最大額定功率kW(BHP)：690(925) @2100r/min

持續額定功率kW(BHP)：582(780) @1800r/min

整機數據

型式…………………………………………………………..….….….….四沖程、60°V型、12缸

進氣方式………………………………………………………..………...……………廢氣渦輪增壓

缸徑—mm(in.)×沖程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25）

排量—L(in³)……………………………………………………..…..……….….…….…..37.7(2300)

壓縮比……………………………………………………………………….…….…..……...

干式凈質量

KT38-C925康明斯發動機（參考安裝圖3056043）—kg(lb.)…………….…….…......…….3609(7950)

KT38-P925康明斯發動機（參考安裝圖）—kg(lb.)……………….………...…….4460(9825)

濕式凈質量

KT38-C925康明斯發動機（參考安裝圖3056043）—kg(lb.)…………….…………...…….3814(8400)

KT38-P925康明斯發動機（參考安裝圖）—kg(lb.)…………….…….….....…….4864(10713)

質心至缸體前端的距離（僅康明斯發動機本身）—mm(in.)………………….……….…………813 (32)

質心在曲軸中心線上方（僅康明斯發動機本身）—mm(in.)……………………..…..……….…..254(10)

運動零件相對于曲軸中心線的轉動慣量（不包括飛輪）—kg·m²(lb.ft²)…………....…3.98 (94)

發火順序……………………………………………………..……………….…1R-6L-5R-2L-3R-4L

6R-1L-2R-5L-4R-3L

康明斯發動機懸置安裝

在缸體后端面處的最大允許彎矩—N·m(lb.ft)……………………………..……..…..6100(4500)

康明斯發動機繞轉動軸心的顛覆慣量—kg·m²(lb.ft²)………………………..…….…….…...

排氣系統

最大允許排氣背壓—kPa(in.Hg)…………………...………………………………….……..10(3.0)

標準容許的排氣管直徑(復式管)—mm(in.)………….…………………………….…..…..152(6.0)

進氣系統

帶重型空濾器允許的最大進氣阻力

干凈濾芯—kPa(in.H₂O)………….….………………………………..……....….….....3.71(15)

臟濾芯—kPa(in. H₂O)…………….………………………………………………....…6.21(25)

帶重型空濾器允許的最小容塵能力—gm·l/s(gm/CFM)…………………………..…..…...53(25)

冷卻系統

冷卻水容量

僅康明斯發動機—L(U.S.Gal)……………………………………………………..……...……104(110)

帶散熱器[適用環境溫度為37.8℃（100°F）] —L(U.S.quart)………………...…....310(328)

康明斯發動機外部最大冷卻水阻力—kPa(PSI)…………………………...………………..…..…....35(5.0)

康明斯發動機曲軸中心線上方冷卻水的最大靜壓—m(ft.)……………………….…………….….7.6 (25)

散熱器最大空氣阻力—kPa(in.H2O)…..………………………………………...……..…..0.12(0.5)

未沸騰冷卻水@90°F(32℃)在熱交換器內的最小流量—L/min(U.S. GPM)…..…....……340(90)

未沸騰冷卻水在熱交換器進口處的最大壓力—kPa(PSI)…………………………………689(100)

標準節溫器溫度調節范圍—℃(°F)….…………………….………………..……..80-90(175-195)

最大冷卻水壓力（除壓力蓋外）—kPa(PSI)………………………………….………..…...241(35)

壓力蓋允許的最小壓力—kPa(PSI)…………………………………………….…………....….50(7)

頂部水箱允許的最高溫度—℃(°F)...…………..……………………….………………….95(200)

頂部水箱推薦的最低溫度—℃(°F)….……………………………………….………….…70(160)

允許的最小補水速率—L/min(U.S.GPM)……………………………………….………....…...20(5)

允許的最大首次補水時間—min……………………………………………….….….…….....……5

允許的最小冷卻水膨脹體積占系統容積%……………………..……………….…….…..…....….5

允許的最大排氣時間—min………………………………………………………………….……25

允許的最小冷卻液水位降低容積—L(U.S.quart) ………………….……….……...……20.8(22)

（水位降低容積必須大于首次加水時未注滿的容積，且不包括膨脹體積）

潤滑系統

機油壓力

低怠速時—kPa(PSI)……………………………………………………....…….…最小138(20)

額定轉速時—kPa(PSI)…………………………………………..………….….310-448(45-65)

額定轉速時的機油流量—L/min(U.S.GPM)…..…..…………………………….…..….…469(124)

允許的最高機油溫度—℃(°F)………………………………….…….……….…………120(250)

最大機油消耗量—L/h(U.S.quart/h)…………………………..…………..………….…..0.31(0.33)

機油旁通濾清器容量

螺旋筒型—L(U.S.gal)…………………………………………..………………..2×2.6(2×0.7)

可更換零件型—L(U.S.gal) …………………………………..…………………2×11.0(2×2.9)

機油盤容量(選用件 OP6012)

高位—L(U.S.gal)………………………………………………………..…….…..…….114(30)

低位—L(U.S.gal)……………………………………………………………….………...87(23)

系統總容量（除旁通濾清器外）—L(U.S.gal)……………………….………...…..…..…129(34.2)

標準機油盤的傾斜角(選用件 OP6012)

前俯角………………………………………………..…………………………...…..…..... 30°

前仰角…………………………………………………..…………………….…..……....…30°

燃油系統

額定功率和轉速時的最大燃油消耗量—kg/h(lb/h)…………………….…….…….…....156(344)

額定功率和轉速時的最大供油量—kg/h(lb/hr)………………………...………………...304(670)

至PT燃油泵允許的最大供油阻力

濾清器在清潔狀態時—kPa(in.Hg)……………………………………….…..…..…...13.6(4)

濾清器在臟的狀態時—kPa(in.Hg)……………………………………….…………...27.0(8)

允許的噴油器最大燃油回油阻

帶單向閥—kPa(in.Hg)…………………………………………………….……….…21.9(6.5)

不帶單向閥—kPa(in.Hg)………………………………………………..…..………....8.5(2.5)

允許的最小燃油箱通氣能力—L/h（ft³/h）……….……...……………………….....…...425(15)

（在背壓為8.4kPa（2.5in.Hg）或更低的背壓時）

電氣系統

推薦的電瓶最小容量（在-18℃（0°F））冷透狀態或以上時—V………………….……….24

康明斯發動機不帶負荷

冷起動電流—CCA…………………………………..…………….…………………..…...1800

再次起動時電流容量（最小）………………..……….…………………….……….....….640

康明斯發動機帶傳動系統

冷起動電流—CCA………..……………………………………….……………..…………

再次起動時電流容量（最小）………………………………………………………….....

起動電路允許的最大電阻

帶12V起動馬達—Ω…………………………………………………………..…….…….…0.00075

帶24V起動馬達—Ω…………………………………………………………….....….…….…0.002

性能數據

怠速—r/min……………………………………………………………….……………….….…725

最高空載轉速—r/min……………………………………………………………………….... 2400

最大超速能力—r/min……………………………………………………………………….....2625

最低啟動溫度時的脫離扭矩（無輔助裝置）—N·m(lb.ft)…………………………....

最低啟動溫度時的起動扭矩（無輔助裝置）—N·m(lb.ft)…………………..…..........

離合器接合時的有效扭矩(800 r/min) —N·m(lb.ft)………………………...…….......3092(2280)

推薦的與液力變扭器和液力泵相匹配的最小失速轉速—r/min……………………….……1600

曲軸止推軸承負荷極限

最大間隙負荷—N(lb)……………………………………………………….…….8896(2000)

最大連續負荷—N(lb)…………………………………………………….….……4448(1000)

曲軸前端處允許的最大輸出功率—kW(HP)…………………………………….……….….

附件驅動處允許的最大輸出功率—kW(HP)……………………………………….………..

自由聲場聲壓級別

在15m (50ft) 處和全負荷額定轉速時（不包括進排氣系統、冷卻系統和驅動部件產生的噪聲）

右側—dBA……………………………………………………………………………..…

左側—dBA………………………………………………………………………………..

前端—dBA…………………………………………………………………………..…….

后端—dBA………………………………………………………………………………..

最低冷起動溫度（無輔助裝置）—℃(°F).……………………………….………..……..－1(30)

最低起動轉速（無輔助裝置）—r/min……….…………………………………..…..……...…..150

所有的數據均是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器運轉時獲得的，但不包括交流發電機、空壓機、風扇、選用設備和驅動件。所有的數據都是基于SAE J1349標準規定的條件——海拔90m（300ft.），大氣壓力100kPa（29.61in.Hg），進氣溫度25℃（77°F），水蒸汽壓力1.0kPa（0.30in.Hg），使用標準No.2號柴油或符合ASTM D2的柴油。數據隨時可能更改，恕不另行通知。

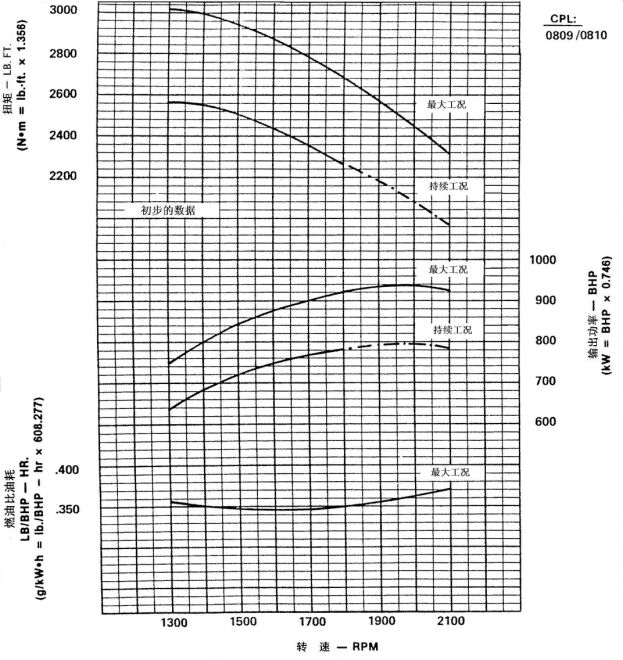

康明斯發動機性能參數	額定工況		連續工況
康明斯發動機性能參數	最大功率點	最大扭矩點	最大功率點	最大扭矩點
康明斯發動機轉速—r/min	2100	1300	1800	1300
輸出總功率—kW(HP)	690(925)	558(748)	582(780)	474(635)
扭矩—N·m(lb.ft)	3136(2313)	4095(3020)	3089(2278)	3481(2567)
風扇消耗功率散熱器溫度38℃(100°F)時的kW(HP) 散熱器溫度52℃(125°F)時的kW(HP)	28(37) 28(37)	6.6(8.8) 6.6(8.8)	17(23) 17(23)	6.6(8.8) 6.6(8.8)
燃油管路供油壓力—kPa(PSI)	1151(167)	800(116)	813(118)	600(87)
進氣歧管壓力—kPa(in.Hg)	176(52)	111(33)	132(39)	88(26)
平均有效壓力—kPa(PSI)	1048(152)	1365(198)	1027(149)	1158(168)
活塞平均速度—m/s(ft/min)	11(2188)	6.8(1354)	9.5(1875)	6.8(1354)
摩擦功率—kW(HP)	137(184)	43(57)	87(116)	43(57)
進氣流量—L/s(CFM)	1133(2400)	675(1430)	939(1989)	621(1315)
排氣流量（干式排氣管）—L/s(CFM)	2799(5930)	1908(4043)	2280(4830)	1161(3520)
排氣溫度（干式排氣管）—℃(°F)	475(887)	583(1081)	462(863)	538(1000)
對環境的散熱量干式排氣管—kW(BTU/min)	110(6264)	86(4900)	88(5024)	71(4067)
對冷卻液的散熱量干式排氣管—kW(BTU/min)	419(23820)	336(19130)	338(19200)	282(16060)
康明斯發動機冷卻水流量—L/s(U.S.GPM)	30(480)	19(297)	26(411)	19(297)
風扇冷卻空氣流量散熱器溫度38℃(100°F) 時的L/s(CFM) 散熱器溫度52℃(125°F) 時的L/s(CFM)	36863 (78100) 34692 (73500)	22821 (48350) 21476 (45500)	31435 (66600) 29358 (62200)	22821 (48350) 21476 (45500)
