康明斯工程機械用KTA38-C&P&L1050 L1200發動機技術規格參數數據單

最大額定功率kW(BHP)：783(1050) @2100r/min

持續額定功率kW(BHP)：634(850) @1800r/min

整機數據

型式…………………………………………………………..….….….….四沖程、60°V型、12缸

進氣方式………………………………………………………..……….….……廢氣渦輪增壓,中冷

缸徑—mm(in.)×沖程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25）

排量—L(in³)……………………………………………………..…..……….….…….…..37.8(2300)

壓縮比……………………………………………………………………….…….…..…..…...13.8: 1

干式凈質量

KTA38-C1050康明斯發動機（參考安裝圖              ）—kg(lb.)…………….……......….….3723(8200)

    KTA38-P1050康明斯發動機（參考安裝圖               ）—kg(lb.)……………….……..…….4370(9625)

濕式凈質量

KTA38-C1050康明斯發動機（參考安裝圖                ）—kg(lb.)…………….……....…….3950(8700)

KTA38-P1050康明斯發動機（參考安裝圖              ）—kg(lb.)…………….…….…....….5008(11030)

質心至缸體前端的距離（僅康明斯發動機本身）—mm(in.)………………….……….…………813 (32)

質心在曲軸中心線上方（僅康明斯發動機本身）—mm(in.)……………………..…..……….…..279(11)

運動零件相對于曲軸中心線的轉動慣量（不包括飛輪）—kg·m²(lb.ft²)…………....…3.96 (94)

發火順序……………………………………………………..……………….…1R-6L-5R-2L-3R-4L

                                                                                                                                 6R-1L-2R-5L-4R-3L

康明斯發動機懸置安裝

在缸體后端面處的最大允許彎矩—N·m(lb.ft)……………………………..……..…..6100(4500)

康明斯發動機繞轉動軸心的顛覆慣量—kg·m²(lb.ft²)………………………..…….…….…...

排氣系統

最大允許排氣背壓—kPa(in.Hg)…………………...………………………………….……..10(3.0)

標準容許的排氣管直徑(復式管)—mm(in.)………….…………………………….…..…..152(6.0)

進氣系統

帶重型空濾器允許的最大進氣阻力

        干凈濾芯—kPa(in.H₂O)………….….………………………………..……....….….....3.71(15)

        臟濾芯—kPa(in. H₂O)…………….………………………………………………....…6.21(25)

帶重型空濾器允許的最小容塵能力—gm·l/s(gm/CFM)…………………………..…..…...53(25)

冷卻系統

冷卻水容量

        僅康明斯發動機—L(U.S.Gal)……………………………………………………..……...……118(125)

        帶散熱器[適用環境溫度為37.8℃（100°F）] —L(U.S.quart)………………...…....325(344)

康明斯發動機外部最大冷卻水阻力—kPa(PSI)…………………………...………………..…..…....35(5.0)

康明斯發動機曲軸中心線上方冷卻水的最大靜壓—m(ft.)……………………….…………….….7.6 (25)

散熱器最大空氣阻力—kPa(in.H2O)…..………………………………………...……..…..0.12(0.5)

未沸騰冷卻水@90°F(32℃)在熱交換器內的最小流量—L/min(U.S. GPM)…..…..……454(120)

未沸騰冷卻水在熱交換器進口處的最大壓力—kPa(PSI)…………………………………689(100)

標準節溫器溫度調節范圍—℃(°F)….…………………….………………..……..80-90(175-195)

最大冷卻水壓力（除壓力蓋外）—kPa(PSI)………………………………….………..…...241(35)

壓力蓋允許的最小壓力—kPa(PSI)…………………………………………….…………....….50(7)

頂部水箱允許的最高溫度—℃(°F)...…………..……………………….………………….95(203)

頂部水箱推薦的最低溫度—℃(°F)….……………………………………….………….…70(160)

允許的最小補水速率—L/min(U.S.GPM)……………………………………….………....…...20(5)

允許的最大首次補水時間—min……………………………………………….….….…….....……5

允許的最小冷卻水膨脹體積占系統容積%……………………..……………….…….…..…....….5

允許的最大排氣時間—min………………………………………………………………….……25

允許的最小冷卻液水位降低容積—L(U.S.quart) ………………….……….………....……21(22)

（水位降低容積必須大于首次加水時未注滿的容積，且不包括膨脹體積）

潤滑系統

機油壓力

        低怠速時—kPa(PSI)……………………………………………………....…….…最小138(20)

        額定轉速時—kPa(PSI)…………………………………………..………….….310-448(45-65)

額定轉速時的機油流量—L/min(U.S.GPM)…..…..…………………………….…..….…469(124)

允許的最高機油溫度—℃(°F)………………………………….…….……….…………120(250)

最大機油消耗量—L/h(U.S.quart/h)…………………………..…………..………….…….

機油旁通濾清器容量

       螺旋筒型—L(U.S.gal)…………………………………………..………………..2×2.6(2×0.7)

       可更換零件型—L(U.S.gal) …………………………………..…………………2×11.0(2×2.9)

機油盤容量(選用件 OP6012)

  高位—L(U.S.gal)………………………………………………………..…….…..…….114(30)

  低位—L(U.S.gal)……………………………………………………………….………...87(23)

系統總?cè)萘浚ǔ酝V清器外）—L(U.S.gal)……………………….………...…..…..…129(34.2)

標準機油盤的傾斜角(選用件 OP6012)

 前俯角………………………………………………..…………………………...…..…..... 30°

 前仰角…………………………………………………..…………………….…..……....…30°

燃油系統

額定功率和轉速時的最大燃油消耗量—kg/h(lb/h)…………………….…….…….…....174(383)

額定功率和轉速時的最大供油量—kg/h(lb/hr)………………………...………………...309(680)

至PT燃油泵允許的最大供油阻力

        濾清器在清潔狀態時—kPa(in.Hg)……………………………………….…..…..…...13.6(4)

        濾清器在臟的狀態時—kPa(in.Hg)……………………………………….…………...27.0(8)

允許的噴油器最大燃油回油阻

        帶單向閥—kPa(in.Hg)…………………………………………………….……….…21.9(6.5)

        不帶單向閥—kPa(in.Hg)………………………………………………..…..………....8.5(2.5)

允許的最小燃油箱通氣能力—L/h（ft³/h）……….……...……………………….....…...425(15)

（在背壓為8.4kPa（2.5in.Hg）或更低的背壓時）

電氣系統

推薦的電瓶最小容量（在-18℃（0°F））冷透狀態或以上時—V………………….……….24

康明斯發動機不帶負荷

       冷起動電流—CCA…………………………………..…………….…………………..…...1800

       再次起動時電流容量（最?。?.……….…………………….……….....….640

康明斯發動機帶傳動系統

       冷起動電流—CCA………..……………………………………….……………..…………

       再次起動時電流容量（最?。?....

起動電路允許的最大電阻

帶12V起動馬達—Ω…………………………………………………………..…….…….…0.00075

帶24V起動馬達—Ω…………………………………………………………….....….…….…0.002

性能數據

怠速—r/min……………………………………………………………….……………….….…725

最高空載轉速—r/min……………………………………………………………………….... 2400

最大超速能力—r/min……………………………………………………………………….....2625

最低啟動溫度時的脫離扭矩（無輔助裝置）—N·m(lb.ft)…………………………....

最低啟動溫度時的起動扭矩（無輔助裝置）—N·m(lb.ft)…………………..…..........

離合器接合時的有效扭矩(800 r/min) —N·m(lb.ft)………………………...…….......1135(2500)

推薦的與液力變扭器和液力泵相匹配的最小失速轉速—r/min……………………….……1500

曲軸止推軸承負荷極限

 最大間隙負荷—N(lb)……………………………………………………….…….8896(2000)

 最大連續負荷—N(lb)…………………………………………………….….……4448(1000)

曲軸前端處允許的最大輸出功率—kW(HP)…………………………………….……….….

附件驅動處允許的最大輸出功率—kW(HP)……………………………………….………..

自由聲場聲壓級別

在15m (50ft) 處和全負荷額定轉速時（不包括進排氣系統、冷卻系統和驅動部件產生的噪聲）

 右側—dBA……………………………………………………………………………..…

 左側—dBA………………………………………………………………………………..

 前端—dBA…………………………………………………………………………..…….

 后端—dBA………………………………………………………………………………..

最低冷起動溫度（無輔助裝置）—℃(°F).……………………………….………..………..4(40)

最低起動轉速（無輔助裝置）—r/min……….…………………………………..…..……...…..150



       所有的數據均是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器運轉時獲得的，但不包括交流發電機、空壓機、風扇、選用設備和驅動件。所有的數據都是基于SAE J1349標準規定的條件——海拔90m（300ft.），大氣壓力100kPa（29.61in.Hg），進氣溫度25℃（77°F），水蒸汽壓力1.0kPa（0.30in.Hg），使用標準No.2號柴油或符合ASTM D2的柴油。數據隨時可能更改，恕不另行通知。



康明斯發動機性能參數	額定工況		連續工況
	最大 功率點	最大 扭矩點	最大 功率點	最大 扭矩點
康明斯發動機轉速—r/min	2100	1300	1800	1300
輸出總功率—kW(HP)	783(1050)	630(845)	634(850)	536(718)
扭矩—N·m(lb.ft)	3561(2626)	4631(3415)	3363(2480)	3932(2900)
風扇消耗功率    散熱器溫度38℃(100°F)時的kW(HP) 散熱器溫度52℃(125°F)時的kW(HP)	28(37) 28(37)	6(8) 6(8)	17(23) 17(23)	6(8) 6(8)
燃油管路供油壓力—kPa(PSI)	724(105)	571(75)	558(81)	448(65)
進氣歧管壓力—kPa(in.Hg)	162(48)	115(34)	118(35)	94(28)
平均有效壓力—kPa(PSI)	1193(173)	1544(224)	1124(163)	1310(190)
活塞平均速度—m/s(ft/min)	11.1(2188)	6.9(1354)	9.5(1875)	6.9(1354)
摩擦功率—kW(HP)	173(232)	60(80)	127(170)	60(80)
進氣流量—L/s(CFM)	1180(2500)	673(1425)	909(1925)	602(1275)
排氣流量（干式排氣管）—L/s(CFM)	2879(6100)	1829(3875)	2207(4675)	1586(3360)
排氣溫度（干式排氣管）—℃(°F)	460(860)	543(1010)	457(855)	521(970)
對環境的散熱量 干式排氣管—kW(BTU/min)	121(6879)	92(5258)	94(5367)	78(4441)
對冷卻液的散熱量 干式排氣管—kW(BTU/min)	522(29700)	346(19700)	355(20200)	278(15800)
康明斯發動機冷卻水流量—L/s(U.S.GPM)	30(480)	18(290)	26(411)	18(290)
風扇冷卻空氣流量 散熱器溫度38℃(100°F) 時的L/s(CFM) 散熱器溫度52℃(125°F) 時的L/s(CFM)	34692 (73500) 32143 (68100)	20060 (42500) 18597 (39400)	29358 (62200) 27282 (57800)	20060 (42500) 18597 (39400)

所有的數據是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器時獲得的，而不包括交流發電機、空壓機、風扇、其它選用設備和被驅動的部件。

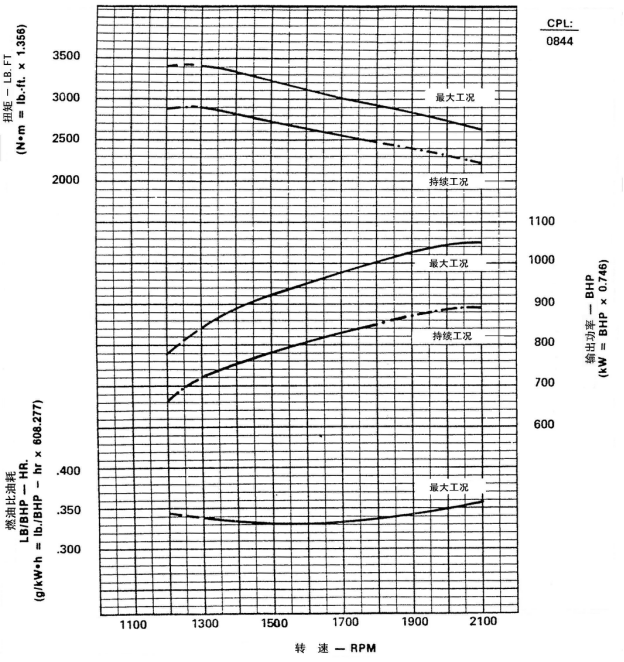

功率、扭矩和比油耗曲線是基于SEA J1349 標準規定的條件—海拔90m，進氣壓力100kPa，進氣溫度25°C,水蒸汽壓力1.0 kPa，使用NO.2柴油。適用于海拔高度3000m以下不需對供油量進行調整。當海拔高度超過3000m時，每升高300m時，供油量下調4%。

最大額定功率kW(BHP)：895(1200) @2100r/min

持續額定功率kW(BHP)：716(960) @1800r/min

整機數據

型式…………………………………………………………..….….….….四沖程、60°V型、12缸

進氣方式………………………………………………………..………...……廢氣渦輪增壓，中冷

缸徑—mm(in.)×沖程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25）

排量—L(in³)……………………………………………………..…..……….….…….…..37.8(2300)

壓縮比……………………………………………………………………….…….…..…..…...13.8: 1

干式凈質量

KTA38-C1200康明斯發動機（參考安裝圖              ）—kg(lb.)………….…….…......…….3723(8200)

    KTA38-P1200康明斯發動機（參考安裝圖               ）—kg(lb.)……………….……...…….4370(9625)

濕式凈質量

KTA38-C1200康明斯發動機（參考安裝圖                ）—kg(lb.)…………….…….....…….3950(8700)

KTA38-P1200康明斯發動機（參考安裝圖              ）—kg(lb.)…………….…….……….5008(11030)

質心至缸體前端的距離（僅康明斯發動機本身）—mm(in.)………………….……….…………813 (32)

質心在曲軸中心線上方（僅康明斯發動機本身）—mm(in.)……………………..…..……….…..279(11)

運動零件相對于曲軸中心線的轉動慣量（不包括飛輪）—kg·m²(lb.ft²)…………....…3.95 (94)

發火順序……………………………………………………..……………….…1R-6L-5R-2L-3R-4L

                                                                                                                                 6R-1L-2R-5L-4R-3L

康明斯發動機懸置安裝

在缸體后端面處的最大允許彎矩—N·m(lb.ft)……………………………..……..…..6100(4500)

康明斯發動機繞轉動軸心的顛覆慣量—kg·m²(lb.ft²)………………………..…….…….…...

排氣系統

最大允許排氣背壓—kPa(in.Hg)…………………...………………………………….……..10(3.0)

標準容許的排氣管直徑(復式管)—mm(in.)………….…………………………….…..…..152(6.0)

進氣系統

帶重型空濾器允許的最大進氣阻力

        干凈濾芯—kPa(in.H₂O)………….….………………………………..……....….….....3.71(15)

        臟濾芯—kPa(in. H₂O)…………….………………………………………………....…6.21(25)

帶重型空濾器允許的最小容塵能力—gm·l/s(gm/CFM)…………………………..…..…...53(25)

冷卻系統

冷卻水容量

        僅康明斯發動機—L(U.S.Gal)……………………………………………………..……...……118(125)

        帶散熱器[適用環境溫度為37.8℃（100°F）] —L(U.S.quart)………………...…....325(344)

康明斯發動機外部最大冷卻水阻力—kPa(PSI)…………………………...………………..…..…....35(5.0)

康明斯發動機曲軸中心線上方冷卻水的最大靜壓—m(ft.)……………………….…………….….7.6 (25)

散熱器最大空氣阻力—kPa(in.H2O)…..………………………………………...……..…..0.12(0.5)

未沸騰冷卻水@90°F(32℃)在熱交換器內的最小流量—L/min(U.S. GPM)…..…..……454(120)

未沸騰冷卻水在熱交換器進口處的最大壓力—kPa(PSI)…………………………………689(100)

標準節溫器溫度調節范圍—℃(°F)….…………………….………………..……..80-90(175-195)

最大冷卻水壓力（除壓力蓋外）—kPa(PSI)………………………………….………..…...241(35)

壓力蓋允許的最小壓力—kPa(PSI)…………………………………………….…………....….50(7)

頂部水箱允許的最高溫度—℃(°F)...…………..……………………….………………….95(203)

頂部水箱推薦的最低溫度—℃(°F)….……………………………………….………….…70(160)

允許的最小補水速率—L/min(U.S.GPM)……………………………………….………....…...20(5)

允許的最大首次補水時間—min……………………………………………….….….…….....……5

允許的最小冷卻水膨脹體積占系統容積%……………………..……………….…….…..…....….5

允許的最大排氣時間—min………………………………………………………………….……25

允許的最小冷卻液水位降低容積—L(U.S.quart) ………………….……….………....……

（水位降低容積必須大于首次加水時未注滿的容積，且不包括膨脹體積）

潤滑系統

機油壓力

        低怠速時—kPa(PSI)……………………………………………………....…….…最小138(20)

        額定轉速時—kPa(PSI)…………………………………………..………….….310-448(45-65)

額定轉速時的機油流量—L/min(U.S.GPM)…..…..…………………………….…..….…469(124)

允許的最高機油溫度—℃(°F)………………………………….…….……….…………120(250)

最大機油消耗量—L/h(U.S.quart/h)…………………………..…………..………….…….

機油旁通濾清器容量

       螺旋筒型—L(U.S.gal)…………………………………………..………………..2×2.6(2×0.7)

       可更換零件型—L(U.S.gal) …………………………………..…………………2×11.0(2×2.9)

機油盤容量(選用件 OP        )

  高位—L(U.S.gal)………………………………………………………..…….…..…….114(30)

  低位—L(U.S.gal)……………………………………………………………….………...87(23)

系統總?cè)萘浚ǔ酝V清器外）—L(U.S.gal)……………………….………...…..…..…129(34.2)

標準機油盤的傾斜角(選用件 OP       )

 前俯角………………………………………………..…………………………...…..…..... 30°

 前仰角…………………………………………………..…………………….…..……....…30°

燃油系統

額定功率和轉速時的最大燃油消耗量—kg/h(lb/h)…………………….…….…….…....202(446)

額定功率和轉速時的最大供油量—kg/h(lb/hr)………………………...……..………...608(1340)

至PT燃油泵允許的最大供油阻力

        濾清器在清潔狀態時—kPa(in.Hg)……………………………………….…..…..…...13.6(4)

        濾清器在臟的狀態時—kPa(in.Hg)……………………………………….…………...27.0(8)

允許的噴油器最大燃油回油阻

        帶單向閥—kPa(in.Hg)…………………………………………………….……….…21.9(6.5)

        不帶單向閥—kPa(in.Hg)………………………………………………..…..………....8.5(2.5)

允許的最小燃油箱通氣能力—L/h（ft³/h）……….……...……………………….....…...425(15)

（在背壓為8.4kPa（2.5in.Hg）或更低的背壓時）

電氣系統

推薦的電瓶最小容量（在-18℃（0°F））冷透狀態或以上時—V………………….……….24

康明斯發動機不帶負荷

       冷起動電流—CCA…………………………………..…………….…………………..…...1800

       再次起動時電流容量（最?。?.……….…………………….……….....….640

康明斯發動機帶傳動系統

       冷起動電流—CCA………..……………………………………….……………..…………

       再次起動時電流容量（最?。?....

起動電路允許的最大電阻

帶12V起動馬達—Ω…………………………………………………………..…….…….…0.00075

帶24V起動馬達—Ω…………………………………………………………….....….…….…0.002

性能數據

怠速—r/min……………………………………………………………….……………….….…725

最高空載轉速—r/min……………………………………………………………………….... 2400

最大超速能力—r/min……………………………………………………………………….....2625

最低啟動溫度時的脫離扭矩（無輔助裝置）—N·m(lb.ft)…………………………....

最低啟動溫度時的起動扭矩（無輔助裝置）—N·m(lb.ft)…………………..…..........

離合器接合時的有效扭矩(800 r/min) —N·m(lb.ft)………………………...…….......3390(2500)

推薦的與液力變扭器和液力泵相匹配的最小失速轉速—r/min……………………….……1500

曲軸止推軸承負荷極限

 最大間隙負荷—N(lb)……………………………………………………….…….8896(2000)

 最大連續負荷—N(lb)…………………………………………………….….……4448(1000)

曲軸前端處允許的最大輸出功率—kW(HP)…………………………………….……….….

附件驅動處允許的最大輸出功率—kW(HP)……………………………………….………..

自由聲場聲壓級別

在15m (50ft) 處和全負荷額定轉速時（不包括進排氣系統、冷卻系統和驅動部件產生的噪聲）

 右側—dBA……………………………………………………………………………..…

 左側—dBA………………………………………………………………………………..

 前端—dBA…………………………………………………………………………..…….

 后端—dBA………………………………………………………………………………..

最低冷起動溫度（無輔助裝置）—℃(°F).……………………………….………..………..4(40)

最低起動轉速（無輔助裝置）—r/min……….…………………………………..…..……..…..150



        所有的數據均是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器運轉時獲得的，但不包括交流發電機、空壓機、風扇、選用設備和驅動件。所有的數據都是基于SAE J1349標準規定的條件——海拔90m（300ft.），大氣壓力100kPa（29.61in.Hg），進氣溫度25℃（77°F），水蒸汽壓力1.0kPa（0.30in.Hg），使用標準No.2號柴油或符合ASTM D2的柴油。數據隨時可能更改，恕不另行通知。



康明斯發動機性能參數	額定工況		連續工況
	最大 功率點	最大 扭矩點	最大 功率點	最大 扭矩點
康明斯發動機轉速—r/min	2100	1300	1800	1300
輸出總功率—kW(HP)	895(1200)	638(855)	716(960)	541(725)
扭矩—N·m(lb.ft)	4068(3000)	4678(3450)	3797(2800)	3973(2930)
風扇消耗功率    散熱器溫度38℃(100°F)時的kW(HP) 散熱器溫度52℃(125°F)時的kW(HP)	28(37) 28(37)	8.2(11) 8.2(11)	24(32) 24(32)	7.5(10) 7.5(10)
燃油管路供油壓力—kPa(PSI)	862(125)	552(80)	655(95)	414(60)
進氣歧管壓力—kPa(in.Hg)	145(43)	101(30)	115(34)	78(23)
平均有效壓力—kPa(PSI)	1358(197)	1558(226)	1268(184)	1324(192)
活塞平均速度—m/s(ft/min)	11(2188)	6.9(1354)	9.5(1875)	6.9(1354)
摩擦功率—kW(HP)	173(232)	60(80)	127(170)	60(80)
進氣流量—L/s(CFM)	1204(2550)	656(1390)	876(1855)	599(1270)
排氣流量（干式排氣管）—L/s(CFM)	3162(6700)	1907(4040)	2322(4920)	1694(3590)
排氣溫度（干式排氣管）—℃(°F)	527(980)	607(1125)	529(985)	582(1080)
對環境的散熱量 干式排氣管—kW(BTU/min)	137(7776)	96(5461)	107(6061)	81(4591)
對冷卻液的散熱量 干式排氣管—kW(BTU/min)	568(32300)	338(19200)	407(23150)	272(15500)
康明斯發動機冷卻水流量—L/s(U.S.GPM)	30(480)	18(290)	26(411)	18(290)
風扇冷卻空氣流量 散熱器溫度38℃(100°F) 時的L/s(CFM) 散熱器溫度52℃(125°F) 時的L/s(CFM)	35617 (75460) 33229 (70400)	20296 (43000) 18927 (40100)	33111 (70150) 30892 (65450)	17193 (36425) 16048 (34000)

所有的數據是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器時獲得的，而不包括交流發電機、空壓機、風扇、其它選用設備和被驅動的部件。

 功率、扭矩和比油耗曲線是基于SEA J1349 標準規定的條件—海拔90m，進氣壓力100kPa，進氣溫度25°C,水蒸汽壓力1.0 kPa，使用NO.2柴油。適用于海拔高度2700m以下不需對供油量進行調整。當海拔高度超過2700m時，每升高300m時，供油量下調4%。
