康明斯工程機械用KTA50-C&P&L1600康明斯發動機技術規格參數數據單

最大額定功率kW(BHP)：1194(1600) @2100r/min

持續額定功率kW(BHP)：933(1250) @1800r/min

整機數據

型式…………………………………………………………..….….….….四沖程、60°V型、16缸

進氣方式………………………………………………………..………...……廢氣渦輪增壓，中冷

缸徑—mm(in.)×沖程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25）

排量—L(in³)……………………………………………………..…..……….….…….…..50.3(3067)

壓縮比……………………………………………………………………….…….…..…..…...

干式凈質量

KTA50-C1600康明斯發動機（參考安裝圖              ）—kg(lb.)……………….….....…….4858(10700)

    KTA50-P1600康明斯發動機（參考安裝圖               ）—kg(lb.)……………….………...…….

濕式凈質量

KTA50-C1600康明斯發動機（參考安裝圖                ）—kg(lb.)…………….……...…….5153(11350)

KTA50-P1600康明斯發動機（參考安裝圖              ）—kg(lb.)…………….…….…...…….

質心至缸體前端的距離（僅康明斯發動機本身）—mm(in.)………………….……….………1085(42.7)

質心在曲軸中心線上方（僅康明斯發動機本身）—mm(in.)……………………..…..……….…..279(11)

運動零件相對于曲軸中心線的轉動慣量（不包括飛輪）—kg·m²(lb.ft²)…………....…5.8(138)

發火順序……………………………………………………..……….…1R-1L-3R-3L-7R-7L-5R-5L

                                                                                                                      8R-8L-6R-6L-2R-2L-4R-4L

康明斯發動機懸置安裝

在缸體后端面處的最大允許彎矩—N·m(lb.ft)……………………………..……..…..6102(4500)

康明斯發動機繞轉動軸心的顛覆慣量—kg·m²(lb.ft²)………………………..…….…….…...

排氣系統

最大允許排氣背壓—kPa(in.Hg)…………………...………………………………….……..10(3.0)

標準容許的排氣管直徑(復式管)—mm(in.)………….…………………………….…..…..152(6.0)

進氣系統

帶重型空濾器允許的最大進氣阻力

        干凈濾芯—kPa(in.H₂O)………….….………………………………..……....….….....3.71(15)

        臟濾芯—kPa(in. H₂O)…………….………………………………………………....…6.21(25)

帶重型空濾器允許的最小容塵能力—gm·L/s(gm/CFM)………………...………..…...….53(25)

冷卻系統

冷卻水容量

        僅康明斯發動機—L(U.S.quart)……………………………………………………..……...……153(162)

        帶散熱器[適用環境溫度為37.8℃（100°F）] —L(U.S.quart)………………...…....

康明斯發動機外部最大冷卻水阻力—kPa(PSI)…………………………...………………..…..…....35(5.0)

康明斯發動機曲軸中心線上方冷卻水的最大靜壓—m(ft.)……………………….……………....7.62 (25)

散熱器最大空氣阻力—kPa(in.H2O)…..………………………………………...……...…..0.12(0.5)

未沸騰冷卻水@90°F(32℃)在熱交換器內的最小流量—L/min(U.S. GPM)…..…..….…606(160)

未沸騰冷卻水在熱交換器進口處的最大壓力—kPa(PSI)…………………………………689(100)

標準節溫器溫度調節范圍—℃(°F)….…………………….………………..……..80-90(175-195)

最大冷卻水壓力（除壓力蓋外）—kPa(PSI)………………………………….………..…...283(41)

壓力蓋允許的最小壓力—kPa(PSI)…………………………………………….…………....….50(7)

頂部水箱允許的最高溫度—℃(°F)...…………..……………………….………………….95(203)

頂部水箱推薦的最低溫度—℃(°F)….……………………………………….………….…70(160)

允許的最小補水速率—L/min(U.S.GPM)……………………………………….………...….18.9(5)

允許的最大首次補水時間—min……………………………………………….….….…….....……5

允許的最小冷卻水膨脹體積占系統容積%……………………..……………….…….…..…....….5

允許的最大排氣時間—min………………………………………………………………….……25

允許的最小冷卻液水位降低容積—L(U.S.quart) ………………….……….………....……26(28)

（水位降低容積必須大于首次加水時未注滿的容積，且不包括膨脹體積）

潤滑系統

機油壓力

        低怠速時—kPa(PSI)……………………………………………………....…….…最小138(20)

        額定轉速時—kPa(PSI)…………………………………………..………….….345-483(50-70)

額定轉速時的機油流量—L/min(U.S.GPM)…..…..…………………………….…..….…625(165)

允許的最高機油溫度—℃(°F)………………………………….…….……….…………120(250)

最大機油消耗量—L/h(U.S.quart/h)…………………………..…………..………….…….

機油旁通濾清器容量

       螺旋筒型—L(U.S.gal)…………………………………………..………………..2×11(2×2.9)

       可更換零件型—L(U.S.gal) …………………………………..………………….

機油盤容量(選用件 OP6004)

  高位—L(U.S.gal)………………………………………………………..…….…..…….151(40)

  低位—L(U.S.gal)……………………………………………………………….……….121(32)

系統總容量（除旁通濾清器外）—L(U.S.gal)……………………….………...…..……..…170(45)

標準機油盤的傾斜角(選用件 OP6004)

 前俯角………………………………………………..…………………………...…..…..... 30°

 前仰角…………………………………………………..…………………….…..……....…30°

燃油系統

額定功率和轉速時的最大燃油消耗量—kg/h(lb/h)…………………….…….…….…....258(570)

額定功率和轉速時的最大供油量—kg/h(lb/hr)………………………...……..………...729(1605)

至PT燃油泵允許的最大供油阻力

        濾清器在清潔狀態時—kPa(in.Hg)……………………………………….…..…..…...13.6(4)

        濾清器在臟的狀態時—kPa(in.Hg)……………………………………….…………...27.0(8)

允許的噴油器最大燃油回油阻

        帶單向閥—kPa(in.Hg)…………………………………………………….……….…21.9(6.5)

        不帶單向閥—kPa(in.Hg)………………………………………………..…..………....8.5(2.5)

允許的最小燃油箱通氣能力—L/h（ft³/h）……….……...………………………......…...425(15)

（在背壓為8.4kPa（2.5in.Hg）或更低的背壓時）

電氣系統

推薦的電瓶最小容量（在-18℃（0°F））冷透狀態或以上時—V………………….……….24

康明斯發動機不帶負荷

       冷起動電流—CCA…………………………………..…………….…………………..…...1800

       再次起動時電流容量（最?。?.……….…………………….……….....…

康明斯發動機帶傳動系統

       冷起動電流—CCA………..……………………………………….……………..…………

       再次起動時電流容量（最?。?....

起動電路允許的最大電阻

帶12V起動馬達—Ω…………………………………………………………..….….…不推薦使用

帶24V起動馬達—Ω…………………………………………………………….....….…….…0.002

性能數據

怠速—r/min……………………………………………………………….……………….….…700

最高空載轉速—r/min……………………………………………………………………….... 2400

最大超速能力—r/min……………………………………………………………………….....2625

最低啟動溫度時的脫離扭矩（無輔助裝置）—N·m(lb.ft)…………………………....

最低啟動溫度時的起動扭矩（無輔助裝置）—N·m(lb.ft)…………………..…..........

離合器接合時的有效扭矩(800 r/min) —N·m(lb.ft)………………………...…….......3078(2270)

推薦的與液力變扭器和液力泵相匹配的最小失速轉速—r/min……………………….……1800

曲軸止推軸承負荷極限

 最大間隙負荷—N(lb)……………………………………………………….…….8900(2000)

 最大連續負荷—N(lb)…………………………………………………….….……4450(1000)

曲軸前端處允許的最大輸出功率—kW(HP)…………………………………….……

附件驅動處允許的最大輸出功率—kW(HP)……………………………………….…

自由聲場聲壓級別

在15m (50ft) 處和全負荷額定轉速時（不包括進排氣系統、冷卻系統和驅動部件產生的噪聲）

 右側—dBA……………………………………………………………………………..

 左側—dBA……………………………………………………………………………..

 前端—dBA…………………………………………………………………………..…

 后端—dBA……………………………………………………………………………..

最低冷起動溫度（無輔助裝置）—℃(°F).……………………………….………..…….

最低起動轉速（無輔助裝置）—r/min……….…………………………………..…..…….



       所有的數據均是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器運轉時獲得的，但不包括交流發電機、空壓機、風扇、選用設備和驅動件。所有的數據都是基于SAE J1349標準規定的條件——海拔90m（300ft.），大氣壓力100kPa（29.61in.Hg），進氣溫度25℃（77°F），水蒸汽壓力1.0kPa（0.30in.Hg），使用標準No.2號柴油或符合ASTM D2的柴油。數據隨時可能更改，恕不另行通知。



康明斯發動機性能參數	額定工況		連續工況
	最大 功率點	最大 扭矩點	最大 功率點	最大 扭矩點
康明斯發動機轉速—r/min	2100	1500	1800	1500
輸出總功率—kW(HP)	1194(1600)	938(1257)	933(1250)	797(1069)
扭矩—N·m(lb.ft)	5424(4000)	5966(4400)	4944(3646)	5071(3740)
風扇消耗功率    散熱器溫度38℃(100°F)時的kW(HP) 散熱器溫度52℃(125°F)時的kW(HP)
燃油管路供油壓力—kPa(PSI)	986(143)	703(102)	690(100)	552(80)
進氣歧管壓力—kPa(in.Hg)	172(51)	118(35)	121(36)	94(28)
平均有效壓力—kPa(PSI)	1358(197)	1489(216)	1234(179)	1268(184)
活塞平均速度—m/s(ft/min)	11.1(2188)	7.9(1563)	9.5(1875)	7.9(1563)
摩擦功率—kW(HP)	231(309)	114(153)	169(227)	114(153)
進氣流量—L/s(CFM)	1685(3570)	953(2020)	1296(2745)	880(1865)
排氣流量（干式排氣管）—L/s(CFM)	4191(8880)	2662(5640)	3181(6740)	2450(5190)
排氣溫度（干式排氣管）—℃(°F)	482(900)	566(1050)	496(925)	549(1020)
對環境的散熱量 干式排氣管—kW(BTU/min)	184(10453)	139(7891)	145(8257)	119(6769)
對冷卻液的散熱量 干式排氣管—kW(BTU/min)	720(41000)	492(28000)	483(27500)	425(24200)
康明斯發動機冷卻水流量—L/s(U.S.GPM)	40.4(640)	28.8(457)	34.6(549)	28.8(457)
風扇冷卻空氣流量 散熱器溫度38℃(100°F) 時的L/s(CFM) 散熱器溫度52℃(125°F) 時的L/s(CFM)

所有的數據是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器時獲得的，而不包括交流發電機、空壓機、風扇、其它選用設備和被驅動的部件。

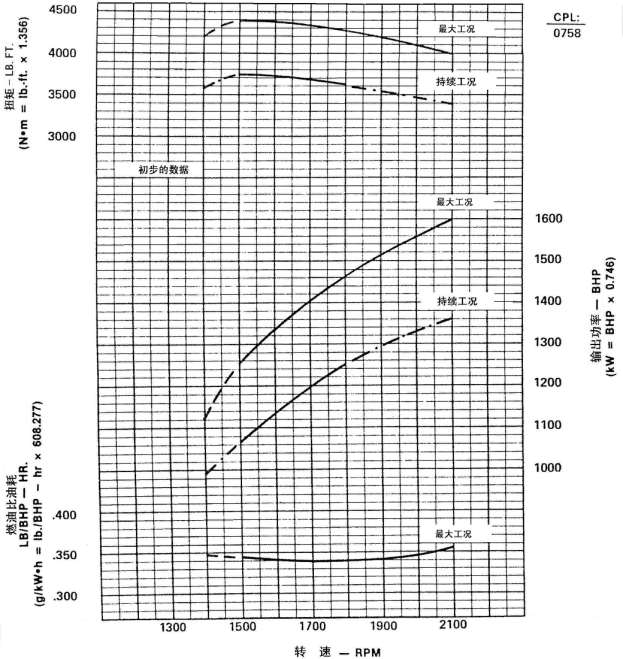

功率、扭矩和比油耗曲線是基于SEA J1349 標準規定的條件—海拔90m，進氣壓力100kPa，進氣溫度25°C,水蒸汽壓力1.0 kPa，使用NO.2柴油。適用于海拔高度2200m以下不需對供油量進行調整。當海拔高度超過2200m時，每升高300m時，供油量下調4%。
