康明斯工業用M11-C225/C250/C270/C290/310/C330/C350發動機技術規格參數
|
|
重慶康明斯康明斯發動機數據單 |
康明斯發動機系列 |
D35 |
排放水平 |
EuroⅡ | |||||
|
康明斯發動機型號 |
M11-C225 | |||||||||
|
標定功率 |
168(225) kW(BHP)/2100r/min. |
最大扭矩 |
1031 N.m/1300r/min. | |||||||
|
性能曲線號 |
FR |
數據單號 |
FR |
CPL號 |
2503 |
燃油系統 |
PT-STC | |||
|
特征編號 |
D353005CX03 |
吸氣方式 |
增壓并空空中冷 |
發布時間 |
2002.10 | |||||
康明斯工業用M11-C225/C250/C270/C290/310/C330/C350發動機技術規格參數
整機數據
型式…………………………………………………………….……….………. 六缸、四沖程、直列、水冷
進氣方式……………………………………………………………….….….…….廢氣渦輪增壓、空空中冷
缸徑×沖程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)
排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)
發火順序…………….…………………………………..……………....……………….…1-5-3-6-2-4
壓縮比…………………………………………………………….…….…..……………...…...16.1：1
康明斯發動機干重(包括飛輪殼和發電機，但不包含其它電氣零件)-kg..……...……………………..…940
康明斯發動機濕重-(kg)………………………………………………………………..……………..……… 980
質心至缸體前端的距離-mm…………………..……….……………….....….….………………...450
質心在曲軸中心線上方-mm……………………………….…………..……..……………………....191
運動零件的轉動慣量（不包括飛輪）-kg.m2……….……………………….………….….………..N/A
康明斯發動機安裝圖………………………………………………….……………………………….……3626433
標定工況運轉時距康明斯發動機15m的聲壓級噪聲值,dBa
––右側…………………………………………………………………………………………….. 83.9
––左側……………………………………………………………………………………………….84.9
––前方……………………………………………………………………………………………….85.1
––后方……………………………………………………………………………………………….78.5
按GB14761.7標準要求測量的全負荷最大Rb..………………………………….………………….….TBD
不透光煙度-m-1…………………………………………………………………….…………………….0.15
康明斯發動機安裝
前安裝面的最大靜態彎矩-N.m…………………………………….………..…..……………………..678
缸體后端的最大彎矩-(N.m)………………….…….………………..……………………..…….…1350
運動件轉動慣量-kg·m2……………….…………………………….………..…..………………….0.85
康明斯發動機慣量-kg.m2：
––縱向………………………………………………………………………………………………..49.7
––徑向……………………………………………………………………………………………..….110
––垂向…………………………………………………………………………………………………..85
性能數據
所有的數據均是基于下列條件：
● 康明斯發動機帶燃油系統、水泵、機油泵、空氣濾清器和排氣消聲器工作，不包括電瓶、發電機、
風扇及可選擇的驅動部件。
● 康明斯發動機使用0號標準輕柴油
● 標準的試驗條件(參考ISO 3046標準的第1部分)：
––大氣壓力：100kPa
––空氣溫度：25℃
––海拔高度：110m
––相對濕度：30 %
● 性能參數是依據SAE J1995標準獲得并修正的。
全負荷時的最低比油耗-g/kW.h…………………………………………………………………………..TBD
怠速-r/min……………..……………………………………………….………………..……………675––750
最低穩定工作轉速-r/min…………………………………………….………………………..……………500
最低穩定工作轉速下康明斯發動機輸出扭矩-N.m…………………………………………….…………………340
最高空載轉速-r/min…………..……………………………………………………………..………….…2450
最大超速能力(最大15秒鐘)-r/min……..…………………………………………….….……………..…2625
連續工作的最高海拔高度-m……………………………………………………………………………..3048
止推軸承載荷限值：
最大間歇載荷-(N)………………………………………………………………………………….6227
最大持續載荷-(N)………………………………………………………………………………….3114
推薦的與液力變扭器和液力泵相匹配的最小失速轉速-r/min………………..…….……………..…....1500
曲軸前端處允許的最大輸出功率-kW(BHP)………………..………..…………………………..……….N/A
附件傳動處允許的最大輸出功率-kW(BHP)……..………………………………….……………………N/A
2100r/min時的壓縮制動功率-kW………………………………………………………………………….N/A
排氣制動的最大空載轉速-r/min…………………………………………………………………………..N/A
|
額定點 |
最大扭矩點 | |
|
康明斯發動機轉速*-r/min。……………………………………………….. |
2100 |
1300 |
|
輸出功率-kW(BHP)…………………………………………………… |
168(225) |
140(188) |
|
扭矩-N.m………………………………………………………………. |
763 |
1031 |
|
機油壓力*-kPa…………………………………………………………. |
274 |
250 |
|
標準的燃油管道供油壓力*-kPa………………………………………. |
TBD |
TBD |
|
燃油流量*-L/h…………………………………………………………. |
N/A |
N/A |
|
進氣岐管壓力*-kPa………………………………………………….… |
115 |
80 |
|
平均有效壓力*-kPa……………………………………………………. |
TBD |
TBD |
|
活塞平均速度-m/s(…………………………………………………….. |
TBD |
TBD |
|
機械損失功率*-kW……………………………………………………. |
42.5 |
17.1 |
|
增壓器進氣空氣流量*-L/s….…..…………………………………….. |
316 |
170 |
|
增壓器后的空氣流量*-L/s….……..………………………………….. |
N/A |
N/A |
|
增壓器后的空氣壓力*-kPa…………………….……………………… |
N/A |
N/A |
|
排氣流量*- l/s……………………………………………..…………. |
717 |
457 |
|
排氣溫度*- ℃…………………………………………………………. |
402 |
527 |
|
對環境的散熱量*#-kW………………………………………………… |
12 |
16 |
|
對冷卻液的散熱量*#-kW……………………………………………… |
104 |
76 |
|
對燃油的散熱量*#-kW………………………………………………… |
1.6 |
1.2 |
|
康明斯發動機冷卻液流量#-L/ s……………………………………………. |
5.6 |
3.3 |
|
穩態煙度-Rb………………………………………………………….. |
0.2 |
1.2 |
* 所有數據的公差范圍：±5%。
# 冷卻液流量及散熱量數據是基于冷卻液的成分為50%的水+50%的乙二醇的混合液
排氣系統
最大允許排氣背壓-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)
標準可接受的排氣管直徑-mm…………..……………………………………….…..……….…….. ……..102
增壓器排氣端安裝面最大靜態彎矩-N.m………………………………….………………..………….. 27
進氣系統
增壓器進氣口與大氣之間的最大允許溫升-℃………………………………………..……….……………16
重型干式空氣濾清器的最大進氣阻力-kPa(mm.H2O)
––干凈濾芯時………………………………………………………………….....………………3.7(380)
––濾芯臟時的……………………...……………………………………………....……………..6.2(635)
重型空氣濾清器的最小儲灰能力-g/l/s。……………………………....………………………………...…53
空空中冷
設計的環境參數：
最大進氣管溫度-℃……………………………………………..…………….……………………..50–55
到空空中冷器的空氣溫度-℃….…………………..………………..………………………………20–25
增壓器出口到進氣管之間的壓差-mmHg..…..………………...………………………………….......125
可以接受的進氣管直徑-mm…………………………………………………………………………....90
冷卻系統
康明斯發動機內部冷卻液水容量-L……………………………………………..…………….………………. ..…9.5
標準調溫器溫度調節范圍-℃….…………………..………………..…………………………………....82–93
康明斯發動機外部冷卻循環系統允許的最大阻力-kPa………..………………...………………………….…....34.5
調溫器全開和無水箱壓力蓋時的最小水泵進口壓力-mmHg………………………………………………64
康明斯發動機曲軸中心線以上的冷卻水最大靜壓頭-m……...………………………….…………….……..……14
缸體內的最大冷卻液壓力(調溫器關閉和無壓力蓋情況下)-kPa………………………..………..………276
壓力蓋允許的最小壓力-kPa……………..…………………………….………………………...…………..50
康明斯發動機冷卻液出口最高溫度-℃……………………………………………………………………….….100
康明斯發動機冷卻液最高報警溫度-℃……………………………………………………………………….….102
推薦的康明斯發動機冷卻液的最低溫度-℃….………..…………………….……………………………….….….70
允許的最小加水速率-L/min…...……………………………….……….……………….…………….……..19
允許的最長加水時間-min……………………..……………………….….……..……….…………......…….5
允許的冷卻水最小膨脹空間(占系統總?cè)莘e的百分比-%…………….………………….………….…....….5
允許的最大除氣時間-min……………………………………………………………….……………..….25
允許的最小冷卻液水位降低容積-L………………………………………………………….……….…7.1
到附件的最大冷卻液流量-L/min…………………………………………………………….………………75
除膨脹空間外的最小儲水量-L………………………………………………………………………..…….9.5
風扇上典型的空氣工作溫度范圍-℃………………………………………………………………………N/A
百葉窗開啟溫度-℃….……………………………………………………………………………….……TBD
在正常的供油情況下的最低冷卻能力:
––額定轉速條件下的極限環境溫度-℃……………………………………………………….….42–45
––最大扭矩轉速條件下的極限環境溫度-℃………………………………………………….….37-40
潤滑系統
機油盤容量
高油位-L…..…………………………………………………….……….……………..…………….…34
低油位-L………..………………………………………………….…………………..………….….…26
系統總?cè)萘浚◣F 9001組合式機油濾清器）-L……..…………………..………….…….……....33
機油盤（OP ）允許的傾斜角度-度：
––前仰……………………………………………..…………………………….….…..…………..…....45
––后仰…………………………………………………………………………..……………………..45
––燃油泵側仰角……………………………………………..……………………..………....…………45
––排氣側仰角…………………………………………..………………..……….…….……….….45
正常運行的機油壓力范圍-kPa……………………………………………………….………………207-276
康明斯發動機各附件的最大機油流量-L/min…………………………………………………………….……….8
機油盤最高允許機油溫度-℃…………………………………………………………………………….121
康明斯發動機保護設備的允許的最低機油壓力-kPa:
—額定轉速和負荷工況-kPa……………………………….…………………………….…..…….. 193
—最大扭矩和負荷工況-kPa……………………………………………………………………….. 152
—低怠速工況-kPa………………………………………………………………………………….. 69
最大機油消耗量-L/h………..………………..…………..………….….………………………….………0.24
燃油系統
額定功率和轉速時的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD
額定功率和轉速時的最大供油量.kg/h…………...…………...……..…..………………….……………166
燃油泵允許的最大供油阻力-mmHg:
––濾清器在清潔狀態時……………..…………………….………………………..………………..102
––濾清器在臟的狀態時…..……………………………….………………………..………………..203
允許的最大燃油回油管阻力-mmHg
––帶回油單向閥….………….….………………………………………………………………..…..165
––不帶回油單向閥….………….….…………………………………………………………………..63
最小允許的燃油箱通氣能力(在背壓不大于為152mm Hg時)-L/h ……….……………….…………….0.85
燃油泵出口的燃油最高溫度-℃…………………………………………………………………………..71
電氣系統 12伏特 24伏特
推薦的電瓶最小容量–– -18℃及以上：
––僅康明斯發動機無負荷冷啟動的電流 -CCA……..………….……………….. 1800 900
––康明斯發動機所需的電瓶容量-min……………………….. …………………. 640 320
起動電路允許的最大電阻（帶24V起動馬達）-Ω……..…………………… N/A 0.002
100安培時啟動電路的最大電壓降-伏特……………………………………... 0.075 0.2
啟動系統
無輔助冷啟動裝置時的最低啟動環境-℃………………………………………….……………….…...-18
無輔助冷啟動裝置時要求的最低平均啟動轉速-r/min.…………………………………………………150
有輔助(乙醚)冷啟動裝置時的最低啟動環境-℃………………………………….………….………….-25
有輔助(乙醚)冷啟動裝置時要求的最低平均啟動轉速-r/min.………………………….………………100
注:
N.A. –– 表示該數據是不可得的
N/A –– 表示該項不使用于本康明斯發動機
TBD –– 表示需要確定的
|
|
重慶康明斯康明斯發動機數據單 |
康明斯發動機系列 |
D35 |
排放水平 |
||||||
|
康明斯發動機型號 |
M11-C250 | |||||||||
|
標定功率 |

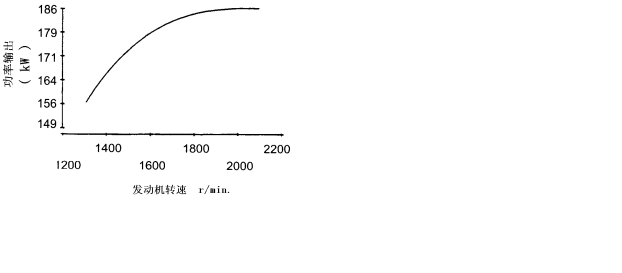

186(250) kW(BHP)/2100r/min. |
最大扭矩 |

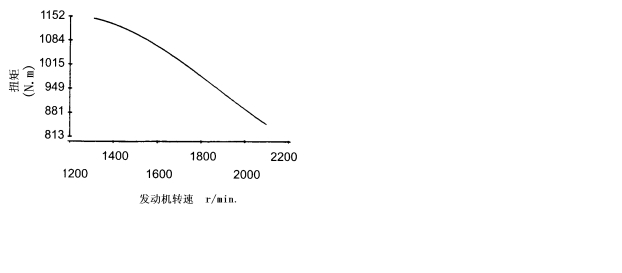

1146 N.m/1300r/min. | |||||||
|
性能曲線號 |
FR2411 |
數據單號 |
DS-2411 |
CPL號 |
2119 |
燃油系統 |
PT-STC | |||
|
特征編號 |
D353005CX03 |
吸氣方式 |
增壓并水空中冷 |
發布時間 |
2002.10 | |||||
整機數據
型式…………………………………………………………….……….………. 六缸、四沖程、直列、水冷
進氣方式……………………………………………………………….….….…….廢氣渦輪增壓、空空中冷
缸徑×沖程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)
排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)
發火順序…………….…………………………………..……………....……………….…1-5-3-6-2-4
壓縮比…………………………………………………………….…….…..……………...…...16.1：1
康明斯發動機干重(包括飛輪殼和發電機，但不包含其它電氣零件)-kg..……...……………………..…940
康明斯發動機濕重-(kg)………………………………………………………………..……………..……… 980
質心至缸體前端的距離-mm…………………..……….……………….....….….………………...450
質心在曲軸中心線上方-mm……………………………….…………..……..……………………....191
運動零件的轉動慣量（不包括飛輪）-kg.m2……….……………………….………….….………..N/A
康明斯發動機安裝圖………………………………………………….……………………………….……3626433
標定工況運轉時距康明斯發動機15m的聲壓級噪聲值,dBa
––右側…………………………………………………………………………………………….. 83.9
––左側……………………………………………………………………………………………….84.9
––前方……………………………………………………………………………………………….85.1
––后方……………………………………………………………………………………………….78.5
按GB14761.7標準要求測量的全負荷最大Rb..………………………………….………………….….TBD
不透光煙度-m-1…………………………………………………………………….…………………….0.15
康明斯發動機安裝
前安裝面的最大靜態彎矩-N.m…………………………………….………..…..……………………..678
缸體后端的最大彎矩-(N.m)………………….……..………………..…………………..…….…1350
運動件轉動慣量-kg·m2……………….…………………………….………..…..………………….0.85
康明斯發動機慣量-kg.m2：
––縱向………………………………………………………………………………………………..49.7
––徑向……………………………………………………………………………………………..….110
––垂向…………………………………………………………………………………………………..85
性能數據
所有的數據均是基于下列條件：
● 康明斯發動機帶燃油系統、水泵、機油泵、空氣濾清器和排氣消聲器工作，不包括電瓶、發電機、
風扇及可選擇的驅動部件。
● 康明斯發動機使用0號標準輕柴油
● 標準的試驗條件(參考ISO 3046標準的第1部分)：
––大氣壓力：100kPa
––空氣溫度：25℃
––海拔高度：110m
––相對濕度：30 %
● 性能參數是依據SAE J1995標準獲得并修正的。
全負荷時的最低比油耗-g/kW.h…………………………………………………………………………..TBD
怠速-r/min……………..……………………………………………….………………..……………675––750
最低穩定工作轉速-r/min…………………………………………….………………………..……………500
最低穩定工作轉速下康明斯發動機輸出扭矩-N.m…………………………………………….…………………340
最高空載轉速-r/min…………..……………………………………………………………..………….…2450
最大超速能力(最大15秒鐘)-r/min……..…………………………………………….….……………..…2625
連續工作的最高海拔高度-m……………………………………………………………………………..3048
止推軸承載荷限值：
最大間歇載荷-(N)………………………………………………………………………………….6227
最大持續載荷-(N)………………………………………………………………………………….3114
推薦的與液力變扭器和液力泵相匹配的最小失速轉速-r/min………………..…….……………..…....1500
曲軸前端處允許的最大輸出功率-kW(BHP)………………..………..…………………………..……….N/A
附件傳動處允許的最大輸出功率-kW(BHP)……..………………………………….……………………N/A
2100r/min時的壓縮制動功率-kW………………………………………………………………………….N/A
排氣制動的最大空載轉速-r/min…………………………………………………………………………..N/A
|
額定點 |
最大扭矩點 | |
|
康明斯發動機轉速*-r/min。……………………………………………….. |
2100 |
1300 |
|
輸出功率-kW(BHP)…………………………………………………… |
186(250) |
156(209) |
|
扭矩-N.m………………………………………………………………. |
828 |
1146 |
|
機油壓力*-kPa…………………………………………………………. |
274 |
250 |
|
標準的燃油管道供油壓力*-kPa………………………………………. |
TBD |
TBD |
|
燃油流量*-L/h…………………………………………………………. |
N/A |
N/A |
|
進氣岐管壓力*-kPa………………………………………………….… |
126 |
90 |
|
平均有效壓力*-kPa……………………………………………………. |
TBD |
TBD |
|
活塞平均速度-m/s(…………………………………………………….. |
TBD |
TBD |
|
機械損失功率*-kW……………………………………………………. |
42.5 |
17.1 |
|
增壓器進氣空氣流量*- l/s…………………………………………….. |
330 |
179 |
|
增壓器后的空氣流量*- l/s…………………………………………….. |
N/A |
N/A |
|
增壓器后的空氣壓力*-kPa…………………….……………………… |
N/A |
N/A |
|
排氣流量*- l/s………………………………………………….………. |
754 |
490 |
|
排氣溫度*- ℃…………………………………………………………. |
410 |
543 |
|
對環境的散熱量*#-kW………………………………………………… |
13 |
17 |
|
對冷卻液的散熱量*#-kW……………………………………………… |
112 |
84 |
|
對燃油的散熱量*#-kW………………………………………………… |
1.8 |
1.2 |
|
康明斯發動機冷卻液流量#-L/ s……………………………………………. |
5.6 |
3.3 |
|
穩態煙度-Rb………………………………………………………….. |
0.2 |
1.2 |
* 所有數據的公差范圍：±5%。
# 冷卻液流量及散熱量數據是基于冷卻液的成分為50%的水+50%的乙二醇的混合液
排氣系統
最大允許排氣背壓-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)
標準可接受的排氣管直徑-mm…………..……………………………………….…..……….…….. ……..102
增壓器排氣端安裝面最大靜態彎矩-N.m……………………………………………………..………….. 27
進氣系統
增壓器進氣口與大氣之間的最大允許溫升-℃………………………………………..……….……………16
重型干式空氣濾清器的最大進氣阻力-kPa(mm.H2O)
––干凈濾芯時………………………………………………………………….....………………3.7(380)
––濾芯臟時的……………………...……………………………………………....……………..6.2(635)
重型空氣濾清器的最小儲灰能力-g/l/s。……………………………....………………………………...…53
冷卻系統
康明斯發動機內部冷卻液水容量-L……………………………………………..…………….………………. ..…9.5
標準調溫器溫度調節范圍-℃….…………………..………………..…………………………………....82–93
康明斯發動機外部冷卻循環系統允許的最大阻力-kPa………..………………...………………………….…....34.5
調溫器全開和無水箱壓力蓋時的最小水泵進口壓力-mmHg………………………………………………64
康明斯發動機曲軸中心線以上的冷卻水最大靜壓頭-m……...………………………….…………….……..……14
缸體內的最大冷卻液壓力(調溫器關閉和無壓力蓋情況下)-kPa………………………..………..………276
壓力蓋允許的最小壓力-kPa……………..…………………………….………………………...…………..50
康明斯發動機冷卻液出口最高溫度-℃……………………………………………………………………….….100
康明斯發動機冷卻液最高報警溫度-℃……………………………………………………………………….….102
推薦的康明斯發動機冷卻液的最低溫度-℃….………..…………………….……………………………….….….70
允許的最小加水速率-L/min…...……………………………….……….……………….…………….……..19
允許的最長加水時間-min……………………..……………………….….……..……….…………......…….5
允許的冷卻水最小膨脹空間(占系統總?cè)莘e的百分比-%…………….………………….………….…....….5
允許的最大除氣時間-min……………………………………………………………….……………..….25
允許的最小冷卻液水位降低容積-L……………………………………………………….………….…7.1
到附件的最大冷卻液流量-L/min…………………………………………………………….………………75
除膨脹空間外的最小儲水量-L………………………………………………………………………..…….9.5
風扇上典型的空氣工作溫度范圍-℃………………………………………………………………………N/A
百葉窗開啟溫度-℃….……………………………………………………………………………….……TBD
在正常的供油情況下的最低冷卻能力:
––額定轉速條件下的極限環境溫度-℃……………………………………………………….….42–45
––最大扭矩轉速條件下的極限環境溫度-℃………………………………………………….….37-40
潤滑系統
機油盤容量
高油位-L…..…………………………………………………….……….……………..…………….…34
低油位-L………..………………………………………………….…………………..………….….…26
系統總?cè)萘浚◣F 9001組合式機油濾清器）-L……..…………………..……….……….……....33
機油盤（OP ）允許的傾斜角度-度：
––前仰……………………………………………..…………………………….….…..…………..…....45
––后仰…………………………………………………………………………..……………………..45
––燃油泵側仰角……………………………………………..……………………..………....…………45
––排氣側仰角…………………………………………..………………..……….…….……….….45
正常運行的機油壓力范圍-kPa……………………………………………………….………………207-276
康明斯發動機各附件的最大機油流量-L/min…………………………………………………………….……….8
機油盤最高允許機油溫度-℃…………………………………………………………………………….121
康明斯發動機保護設備的允許的最低機油壓力-kPa:
—額定轉速和負荷工況-kPa……………………………….…………………………….…..…….. 193
—最大扭矩和負荷工況-kPa……………………………………………………………………….. 152
—低怠速工況-kPa………………………………………………………………………………….. 69
最大機油消耗量-L/h………..………………..…………..………….….………………………….………0.24
燃油系統
額定功率和轉速時的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD
額定功率和轉速時的最大供油量.kg/h…………...…………...……..…..………………….……………166
燃油泵允許的最大供油阻力-mmHg:
––濾清器在清潔狀態時……………..…………………….………………………..………………..102
––濾清器在臟的狀態時…..……………………………….………………………..………………..203
允許的最大燃油回油管阻力-mmHg
––帶回油單向閥….………….….………………………………………………………………..…..165
––不帶回油單向閥….………….….…………………………………………………………………..63
最小允許的燃油箱通氣能力(在背壓不大于為152mm Hg時)-L/h ……….……………….…………….0.85
燃油泵出口的燃油最高溫度-℃…………………………………………………………………………..71
電氣系統 12伏特 24伏特
推薦的電瓶最小容量–– -18℃及以上：
––僅康明斯發動機無負荷冷啟動的電流 -CCA……..………….……………….. 1800 900
––康明斯發動機所需的電瓶容量-min……………………….. …………………. 640 320
起動電路允許的最大電阻（帶24V起動馬達）-Ω……..…………………… N/A 0.002
100安培時啟動電路的最大電壓降-伏特……………………………………... 0.075 0.2
啟動系統
無輔助冷啟動裝置時的最低啟動環境-℃………………………………………….……………….…...-18
無輔助冷啟動裝置時要求的最低平均啟動轉速-r/min.…………………………………………………150
有輔助(乙醚)冷啟動裝置時的最低啟動環境-℃………………………………….………….………….-25
有輔助(乙醚)冷啟動裝置時要求的最低平均啟動轉速-r/min.………………………….………………100
注:
N.A. –– 表示該數據是不可得的
N/A –– 表示該項不使用于本康明斯發動機
TBD –– 表示需要確定的
數據更改，怒不通知
重慶康明斯康明斯發動機有限公司
地址：重慶市沙坪壩區烈士墓五靈觀100號
電話：(023)65335888
傳真：(023)65375379
郵編：400031
 |
|
|
重慶康明斯康明斯發動機數據單 |
康明斯發動機系列 |
D035 |
排放水平 |
||||||
|
康明斯發動機型號 |
M11-C270 | |||||||||
|
標定功率 |
201(270) kW(BHP)/2100r/min. |
最大扭矩 |
1248 N.m/1300r/min. | |||||||
|
性能曲線號 |
FR2409 |
數據單號 |
DS2409 |
CPL號 |
2119 |
燃油系統 |
PT-STC | |||
|
特征編號 |
D353005CX03 |
吸氣方式 |
增壓并水空中冷 |
發布時間 |
2002.10 | |||||
整機數據
型式…………………………………………………………….……….………. 六缸、四沖程、直列、水冷
進氣方式……………………………………………………………….….….…….廢氣渦輪增壓、水空中冷
缸徑×沖程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)
排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)
發火順序…………….…………………………………..……………....……………….…1-5-3-6-2-4
壓縮比…………………………………………………………….…….…..……………...…...16.1：1
康明斯發動機干重(包括飛輪殼和發電機，但不包含其它電氣零件)-kg..……...………………….….…940
康明斯發動機濕重-(kg)………………………………………………………………..……………..……… 980
質心至缸體前端的距離-mm…………………..……….……………….....….….………………...450
質心在曲軸中心線上方-mm……………………………….…………..……..……………………....191
運動零件的轉動慣量（不包括飛輪）-kg.m2……….……………………….………….….………..N/A
康明斯發動機安裝圖………………………………………………….……………………………….……3626433
標定工況運轉時距康明斯發動機15m的聲壓級噪聲值,dBa
––右側…………………………………………………………………………………………….. 83.9
––左側……………………………………………………………………………………………….84.9
––前方……………………………………………………………………………………………….85.1
––后方……………………………………………………………………………………………….78.5
按GB14761.7標準要求測量的全負荷最大Rb..………………………………….………………….….TBD
不透光煙度-m-1…………………………………………………………………….…………………….0.15
康明斯發動機安裝
前安裝面的最大靜態彎矩-N.m…………………………………….………..…..……………………..678
缸體后端的最大彎矩-(N.m)………………….……..………………..……………………….….…1350
運動件轉動慣量-kg·m2……………….…………………………….………..…..………………….0.85
康明斯發動機慣量-kg.m2：
––縱向………………………………………………………………………………………………..49.7
––徑向……………………………………………………………………………………………..….110
––垂向…………………………………………………………………………………………………..85
性能數據
所有的數據均是基于下列條件：
● 康明斯發動機帶燃油系統、水泵、機油泵、空氣濾清器和排氣消聲器工作，不包括電瓶、發電機、
風扇及可選擇的驅動部件。
● 康明斯發動機使用0號標準輕柴油
● 標準的試驗條件(參考ISO 3046標準的第1部分)：
––大氣壓力：100kPa
––空氣溫度：25℃
––海拔高度：110m
––相對濕度：30 %
● 性能參數是依據SAE J1995標準獲得并修正的。
全負荷時的最低比油耗-g/kW.h…………………………………………………………………………..TBD
怠速-r/min……………..……………………………………………….………………..……………675––750
最低穩定工作轉速-r/min…………………………………………….………………………..……………500
最低穩定工作轉速下康明斯發動機輸出扭矩-N.m…………………………………………….…………………340
最高空載轉速-r/min…………..……………………………………………………………..………….…2450
最大超速能力(最大15秒鐘)-r/min……..…………………………………………….….……………..…2625
連續工作的最高海拔高度-m……………………………………………………………………………..3048
止推軸承載荷限值：
最大間歇載荷-(N)………………………………………………………………………………….6227
最大持續載荷-(N)………………………………………………………………………………….3114
推薦的與液力變扭器和液力泵相匹配的最小失速轉速-r/min………………..…….……………..…….1500
曲軸前端處允許的最大輸出功率-kW(BHP)………………..………..…………………………..……….N/A
附件傳動處允許的最大輸出功率-kW(BHP)……..………………………………….……………………N/A
2100r/min時的壓縮制動功率-kW………………………………………………………………………….N/A
排氣制動的最大空載轉速-r/min…………………………………………………………………………..N/A
|
額定點 |
最大扭矩點 | |
|
康明斯發動機轉速*-r/min。……………………………………………….. |
2100 |
1300 |
|
輸出功率-kW(BHP)…………………………………………………… |
201(270) |
170(228) |
|
扭矩-N.m………………………………………………………………. |
961 |
1248 |
|
機油壓力*-kPa…………………………………………………………. |
274 |
250 |
|
標準的燃油管道供油壓力*-kPa………………………………………. |
TBD |
TBD |
|
燃油流量*-L/h…………………………………………………………. |
N/A |
N/A |
|
進氣岐管壓力*-kPa………………………………………………….… |
130 |
100 |
|
平均有效壓力*-kPa……………………………………………………. |
TBD |
TBD |
|
活塞平均速度-m/s(…………………………………………………….. |
TBD |
TBD |
|
機械損失功率*-kW……………………………………………………. |
38.8 |
17.2 |
|
增壓器進氣空氣流量*- l/s…………………………………………….. |
325 |
189 |
|
增壓器后的空氣流量*- l/s…………………………………………….. |
N/A |
N/A |
|
增壓器后的空氣壓力*-kPa…………………….……………………… |
N/A |
N/A |
|
排氣流量*- l/s……………………………………………….…………. |
773 |
523 |
|
排氣溫度*- ℃…………………………………………………………. |
432 |
557 |
|
對環境的散熱量*#-kW………………………………………………… |
13 |
18 |
|
對冷卻液的散熱量*#-kW……………………………………………… |
115 |
91 |
|
對燃油的散熱量*#-kW………………………………………………… |
1.8 |
1.4 |
|
康明斯發動機冷卻液流量#-L/ s……………………………………………. |
5.6 |
3.3 |
|
穩態煙度-Rb………………………………………………………….. |
0.2 |
1.2 |
* 所有數據的公差范圍：±5%。
# 冷卻液流量及散熱量數據是基于冷卻液的成分為50%的水+50%的乙二醇的混合液
排氣系統
最大允許排氣背壓-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)
標準可接受的排氣管直徑-mm…………..……………………………………….…..……….…….. ……..102
增壓器排氣端安裝面最大靜態彎矩-N.m…………………………………………….……..………….. 27
進氣系統
增壓器進氣口與大氣之間的最大允許溫升-℃………………………………………..……….……………16
重型干式空氣濾清器的最大進氣阻力-kPa(mm.H2O)
––干凈濾芯時………………………………………………………………….....………………3.7(380)
––濾芯臟時的……………………...……………………………………………....……………..6.2(635)
重型空氣濾清器的最小儲灰能力-g/l/s。……………………………....………………………………...…53
冷卻系統
康明斯發動機內部冷卻液水容量-L……………………………………………..…………….………………. ..…9.5
標準調溫器溫度調節范圍-℃….…………………..………………..…………………………………....82–93
康明斯發動機外部冷卻循環系統允許的最大阻力-kPa………..………………...………………………….…....34.5
調溫器全開和無水箱壓力蓋時的最小水泵進口壓力-mmHg………………………………………………64
康明斯發動機曲軸中心線以上的冷卻水最大靜壓頭-m……...………………………….…………….……..……14
缸體內的最大冷卻液壓力(調溫器關閉和無壓力蓋情況下)-kPa………………………..………..………276
壓力蓋允許的最小壓力-kPa……………..…………………………….………………………...…………..50
康明斯發動機冷卻液出口最高溫度-℃……………………………………………………………………….….100
康明斯發動機冷卻液最高報警溫度-℃……………………………………………………………………….….102
推薦的康明斯發動機冷卻液的最低溫度-℃….………..…………………….……………………………….….….70
允許的最小加水速率-L/min…...……………………………….……….……………….…………….……..19
允許的最長加水時間-min……………………..……………………….….……..……….…………......…….5
允許的冷卻水最小膨脹空間(占系統總?cè)莘e的百分比-%…………….………………….………….…....….5
允許的最大除氣時間-min……………………………………………………………….……………..….25
允許的最小冷卻液水位降低容積-L…………………………………………………….…………….…7.1
到附件的最大冷卻液流量-L/min…………………………………………………………….………………75
除膨脹空間外的最小儲水量-L………………………………………………………………………..…….9.5
風扇上典型的空氣工作溫度范圍-℃………………………………………………………………………N/A
百葉窗開啟溫度-℃….……………………………………………………………………………….……TBD
在正常的供油情況下的最低冷卻能力:
––額定轉速條件下的極限環境溫度-℃……………………………………………………….….42–45
––最大扭矩轉速條件下的極限環境溫度-℃………………………………………………….….37-40
潤滑系統
機油盤容量
高油位-L…..…………………………………………………….……….……………..…………….…34
低油位-L………..………………………………………………….…………………..………….….…26
系統總?cè)萘浚◣F 9001組合式機油濾清器）-L……..…………………..………….…….……....33
機油盤（OP ）允許的傾斜角度-度：
––前仰……………………………………………..…………………………….….…..…………..…....45
––后仰…………………………………………………………………………..……………………..45
––燃油泵側仰角……………………………………………..……………………..………....…………45
––排氣側仰角…………………………………………..………………..……….…….……….….45
正常運行的機油壓力范圍-kPa……………………………………………………….………………207-276
康明斯發動機各附件的最大機油流量-L/min…………………………………………………………….……….8
機油盤最高允許機油溫度-℃…………………………………………………………………………….121
康明斯發動機保護設備的允許的最低機油壓力-kPa:
—額定轉速和負荷工況-kPa……………………………….…………………………….…..…….. 193
—最大扭矩和負荷工況-kPa……………………………………………………………………….. 152
—低怠速工況-kPa………………………………………………………………………………….. 69
最大機油消耗量-L/h………..………………..…………..………….….………………………….………0.24
燃油系統
額定功率和轉速時的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD
額定功率和轉速時的最大供油量.kg/h…………...…………...……..…..………………….……………166
燃油泵允許的最大供油阻力-mmHg:
––濾清器在清潔狀態時……………..…………………….………………………..………………..102
––濾清器在臟的狀態時…..……………………………….………………………..………………..203
允許的最大燃油回油管阻力-mmHg
––帶回油單向閥….………….….………………………………………………………………..…..165
––不帶回油單向閥….………….….…………………………………………………………………..63
最小允許的燃油箱通氣能力(在背壓不大于為152mm Hg時)-L/h ……….……………….…………….0.85
燃油泵出口的燃油最高溫度-℃…………………………………………………………………………..71
電氣系統 12伏特 24伏特
推薦的電瓶最小容量–– -18℃及以上：
––僅康明斯發動機無負荷冷啟動的電流 -CCA……..………….……………….. 1800 900
––康明斯發動機所需的電瓶容量-min……………………….. …………………. 640 , 320
起動電路允許的最大電阻（帶24V起動馬達）-Ω……..…………………… N/A 0.002
100安培時啟動電路的最大電壓降-伏特……………………………………... 0.075 0.2
啟動系統
無輔助冷啟動裝置時的最低啟動環境-℃………………………………………….……………….…...-18
無輔助冷啟動裝置時要求的最低平均啟動轉速-r/min.…………………………………………………150
有輔助(乙醚)冷啟動裝置時的最低啟動環境-℃………………………………….………….………….-25
有輔助(乙醚)冷啟動裝置時要求的最低平均啟動轉速-r/min.………………………….………………100
注:
N.A. –– 表示該數據是不可得的
N/A –– 表示該項不使用于本康明斯發動機
TBD –– 表示需要確定的
數據更改，怒不通知
重慶康明斯康明斯發動機有限公司
地址：重慶市沙坪壩區烈士墓五靈觀100號
電話：(023)65335888
傳真：(023)65375379
郵編：400031
 |
 |
|
|
重慶康明斯康明斯發動機數據單 |
康明斯發動機系列 |
D035 |
排放水平 |
||||||
|
康明斯發動機型號 |
M11-C290 | |||||||||
|
標定功率 |
216(290)kW(BHP)/2100r/min. |
最大扭矩 |
1200N.m/1300r/min. | |||||||
|
性能曲線號 |
FR2346 |
數據單號 |
DS2346 |
CPL號 |
2119 |
燃油系統 |
PT-STC | |||
|
特征編號 |
D353005CX03 |
吸氣方式 |
增壓并水空中冷 |
發布時間 |
2002.10 | |||||
整機數據
型式…………………………………………………………….……….………. 六缸、四沖程、直列、水冷
進氣方式……………………………………………………………….….….…….廢氣渦輪增壓、水空中冷
缸徑×沖程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)
排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)
發火順序…………….…………………………………..……………....……………….…1-5-3-6-2-4
壓縮比…………………………………………………………….…….…..……………...…...16.1：1
康明斯發動機干重(包括飛輪殼和發電機，但不包含其它電氣零件)-kg..……...………………….….…940
康明斯發動機濕重-(kg)………………………………………………………………..……………..……… 980
質心至缸體前端的距離-mm…………………..……….……………….....….….………………...450
質心在曲軸中心線上方-mm……………………………….…………..……..……………………....191
運動零件的轉動慣量（不包括飛輪）-kg.m2……….……………………….………….….………..N/A
康明斯發動機安裝圖………………………………………………….……………………………….……3626433
標定工況運轉時距康明斯發動機15m的聲壓級噪聲值,dBa
––右側…………………………………………………………………………………………….. 79.9
––左側……………………………………………………………………………………………….80.6
––前方……………………………………………………………………………………………….81.9
––后方……………………………………………………………………………………………….75.5
按GB14761.7標準要求測量的全負荷最大Rb..………………………………….………………….….TBD
不透光煙度-m-1…………………………………………………………………….…………………….0.15
康明斯發動機安裝
前安裝面的最大靜態彎矩-N.m…………………………………….………..…..……………………..678
缸體后端的最大彎矩-(N.m)………………….……..………………..………….………..…….…1350
運動件轉動慣量-kg·m2……………….…………………………….………..…..………………….0.85
康明斯發動機慣量-kg.m2：
––縱向………………………………………………………………………………………………..49.7
––徑向……………………………………………………………………………………………..….110
––垂向…………………………………………………………………………………………………..85
性能數據
所有的數據均是基于下列條件：
● 康明斯發動機帶燃油系統、水泵、機油泵、空氣濾清器和排氣消聲器工作，不包括電瓶、發電機、
風扇及可選擇的驅動部件。
● 康明斯發動機使用0號標準輕柴油
● 標準的試驗條件(參考ISO 3046標準的第1部分)：
––大氣壓力：100kPa
––空氣溫度：25℃
––海拔高度：110m
––相對濕度：30 %
● 性能參數是依據SAE J1995標準獲得并修正的。
全負荷時的最低比油耗-g/kW.h…………………………………………………………………………..TBD
怠速-r/min……………..……………………………………………….………………..……………675––750
最低穩定工作轉速-r/min…………………………………………….………………………..……………500
最低穩定工作轉速下康明斯發動機輸出扭矩-N.m…………………………………………….…………………340
最高空載轉速-r/min…………..……………………………………………………………..………….…2450
最大超速能力(最大15秒鐘)-r/min……..…………………………………………….….……………..…2625
連續工作的最高海拔高度-m……………………………………………………………………………..3048
止推軸承載荷限值：
最大間歇載荷-(N)………………………………………………………………………………….6227
最大持續載荷-(N)………………………………………………………………………………….3114
推薦的與液力變扭器和液力泵相匹配的最小失速轉速-r/min………………..…….……………..…….N/A
曲軸前端處允許的最大輸出功率-kW(BHP)………………..………..…………………………..……….N/A
附件傳動處允許的最大輸出功率-kW(BHP)……..………………………………….……………………N/A
2100r/min時的壓縮制動功率-kW………………………………………………………………………….N/A
排氣制動的最大空載轉速-r/min…………………………………………………………………………..N/A
|
額定點 |
最大扭矩點 | |
|
康明斯發動機轉速*-r/min。……………………………………………….. |
2100 |
1300 |
|
輸出功率-kW(BHP)…………………………………………………… |
216(290) |
163(218) |
|
扭矩-N.m………………………………………………………………. |
983 |
1200 |
|
機油壓力*-kPa…………………………………………………………. |
274 |
250 |
|
標準的燃油管道供油壓力*-kPa………………………………………. |
TBD |
TBD |
|
燃油流量*-L/h…………………………………………………………. |
N/A |
N/A |
|
進氣岐管壓力*-kPa………………………………………………….… |
142 |
95 |
|
平均有效壓力*-kPa……………………………………………………. |
TBD |
TBD |
|
活塞平均速度-m/s(…………………………………………………….. |
TBD |
TBD |
|
機械損失功率*-kW……………………………………………………. |
44 |
18.6 |
|
增壓器進氣空氣流量*- l/s…………………………………………….. |
358 |
179 |
|
增壓器后的空氣流量*- l/s…………………………………………….. |
N/A |
N/A |
|
增壓器后的空氣壓力*-kPa…………………….……………………… |
N/A |
N/A |
|
排氣流量*- l/s…………………………………………………………. |
840 |
509 |
|
排氣溫度*- ℃…………………………………………………………. |
410 |
520 |
|
對環境的散熱量*#-kW………………………………………………… |
12 |
18 |
|
對冷卻液的散熱量*#-kW……………………………………………… |
127 |
86 |
|
對燃油的散熱量*#-kW………………………………………………… |
1.9 |
1.4 |
|
康明斯發動機冷卻液流量#-L/ s……………………………………………. |
5.6 |
3.3 |
|
穩態煙度-Rb………………………………………………………….. |
0.1 |
1.4 |
* 所有數據的公差范圍：±5%。
# 冷卻液流量及散熱量數據是基于冷卻液的成分為50%的水+50%的乙二醇的混合液
排氣系統
最大允許排氣背壓-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)
標準可接受的排氣管直徑-mm…………..……………………………………….…..……….…….. ……..102
增壓器排氣端安裝面最大靜態彎矩-N.m…………………………………………………...………….. 27
進氣系統
增壓器進氣口與大氣之間的最大允許溫升-℃………………………………………..……….……………16
重型干式空氣濾清器的最大進氣阻力-kPa(mm.H2O)
––干凈濾芯時………………………………………………………………….....………………3.7(380)
––濾芯臟時的……………………...……………………………………………....……………..6.2(635)
重型空氣濾清器的最小儲灰能力-g/l/s。……………………………....………………………………...…53
冷卻系統
康明斯發動機內部冷卻液水容量-L……………………………………………..…………….………………. ..…9.5
標準調溫器溫度調節范圍-℃….…………………..………………..…………………………………....82–93
康明斯發動機外部冷卻循環系統允許的最大阻力-kPa………..………………...………………………….…....34.5
調溫器全開和無水箱壓力蓋時的最小水泵進口壓力-mmHg………………………………………………64
康明斯發動機曲軸中心線以上的冷卻水最大靜壓頭-m……...………………………….…………….……..……14
缸體內的最大冷卻液壓力(調溫器關閉和無壓力蓋情況下)-kPa………………………..………..………276
壓力蓋允許的最小壓力-kPa……………..…………………………….………………………...…………..50
康明斯發動機冷卻液出口最高溫度-℃……………………………………………………………………….….100
康明斯發動機冷卻液最高報警溫度-℃……………………………………………………………………….….102
推薦的康明斯發動機冷卻液的最低溫度-℃….………..…………………….……………………………….….….70
允許的最小加水速率-L/min…...……………………………….……….……………….…………….……..19
允許的最長加水時間-min……………………..……………………….….……..……….…………......…….5
允許的冷卻水最小膨脹空間(占系統總?cè)莘e的百分比-%…………….………………….………….…....….5
允許的最大除氣時間-min……………………………………………………………….……………..….25
允許的最小冷卻液水位降低容積-L……………………………………………………….………….…7.1
到附件的最大冷卻液流量-L/min…………………………………………………………….………………75
除膨脹空間外的最小儲水量-L………………………………………………………………………..…….9.5
風扇上典型的空氣工作溫度范圍-℃………………………………………………………………………N/A
百葉窗開啟溫度-℃….……………………………………………………………………………….……TBD
在正常的供油情況下的最低冷卻能力:
––額定轉速條件下的極限環境溫度-℃……………………………………………………….….42–45
––最大扭矩轉速條件下的極限環境溫度-℃………………………………………………….….37-40
潤滑系統
機油盤容量
高油位-L…..…………………………………………………….……….……………..…..………...…34
低油位-L………..………………………………………………….………………....………….…...…26
系統總?cè)萘浚◣F 9001組合式機油濾清器）-L……..…………………..………….…….…......39
機油盤（OP ）允許的傾斜角度-度：
––前仰……………………………………………..…………………………….….…..…………..…....45
––后仰…………………………………………………………………………..……………………..45
––燃油泵側仰角……………………………………………..……………………..………....…………45
––排氣側仰角…………………………………………..………………..……….…….……….….45
正常運行的機油壓力范圍-kPa……………………………………………………….………………207-276
康明斯發動機各附件的最大機油流量-L/min…………………………………………………………….……….8
機油盤最高允許機油溫度-℃…………………………………………………………………………….121
康明斯發動機保護設備的允許的最低機油壓力-kPa:
—額定轉速和負荷工況-kPa……………………………….…………………………….…..…….. 193
—最大扭矩和負荷工況-kPa……………………………………………………………………….. 152
—低怠速工況-kPa………………………………………………………………………………….. 69
最大機油消耗量-L/h………..………………..…………..………….….………………………….………0.24
燃油系統
額定功率和轉速時的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD
額定功率和轉速時的最大供油量.kg/h…………...…………...……..…..………………….……………TBD
燃油泵允許的最大供油阻力-mmHg:
––濾清器在清潔狀態時……………..…………………….………………………..………………..102
––濾清器在臟的狀態時…..……………………………….………………………..………………..203
允許的最大燃油回油管阻力-mmHg
––帶回油單向閥….………….….………………………………………………………………..…..165
––不帶回油單向閥….………….….…………………………………………………………………..63
最小允許的燃油箱通氣能力(在背壓不大于為152mm Hg時)-L/h ……….……………….…………….0.85
燃油泵出口的燃油最高溫度-℃…………………………………………………………………………..71
電氣系統 12伏特 24伏特
推薦的電瓶最小容量–– -18℃及以上：
––僅康明斯發動機無負荷冷啟動的電流 -CCA……..………….……………….. 1800 900
––康明斯發動機所需的電瓶容量-min……………………….. …………………. 640 320
起動電路允許的最大電阻（帶24V起動馬達）-Ω……..…………………… N/A 0.002
100安培時啟動電路的最大電壓降-伏特……………………………………... 0.075 0.2
啟動系統
無輔助冷啟動裝置時的最低啟動環境-℃………………………………………….……………….…...-18
無輔助冷啟動裝置時要求的最低平均啟動轉速-r/min.…………………………………………………150
有輔助(乙醚)冷啟動裝置時的最低啟動環境-℃………………………………….………….………….-25
有輔助(乙醚)冷啟動裝置時要求的最低平均啟動轉速-r/min.………………………….………………100
注:
N.A. –– 表示該數據是不可得的
N/A –– 表示該項不使用于本康明斯發動機
TBD –– 表示需要確定的
|
|
重慶康明斯康明斯發動機數據單 |
康明斯發動機系列 |
D35 |
排放水平 |
||||||
|
康明斯發動機型號 |
M11-C310 | |||||||||
|
標定功率 |
231(310)kW(BHP)/2100r/min. |
最大扭矩 |
1424 N.m/1300r/min. | |||||||
|
性能曲線號 |
FR2335 |
數據單號 |
DS2335 |
CPL號 |
1897 |
燃油系統 |
PT-STC | |||
|
特征編號 |
D353005CX03 |
吸氣方式 |
增壓并水空中冷 |
發布時間 |
2002.10 | |||||
整機數據
型式…………………………………………………………….……….………. 六缸、四沖程、直列、水冷
進氣方式……………………………………………………………….….….…….廢氣渦輪增壓、水空中冷
缸徑×沖程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)
排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)
發火順序…………….…………………………………..……………....……………….…1-5-3-6-2-4
壓縮比…………………………………………………………….…….…..……………...…...16.1：1
康明斯發動機干重(包括飛輪殼和發電機，但不包含其它電氣零件)-kg..……..………………….…..…940
康明斯發動機濕重-(kg)………………………………………………………………..……………..……… 980
質心至缸體前端的距離-mm…………………..……….……………….....….….………………...450
質心在曲軸中心線上方-mm……………………………….…………..……..……………………....191
運動零件的轉動慣量（不包括飛輪）-kg.m2……….……………………….………….….………..N/A
標定工況運轉時距康明斯發動機15m的聲壓級噪聲值,dBa
––右側…………………………………………………………………………………………….. 82.9
––左側……………………………………………………………………………………………….83.9
––前方……………………………………………………………………………………………….84.1
––后方……………………………………………………………………………………………….77.8
按GB14761.7標準要求測量的全負荷最大Rb..………………………………….………………….….TBD
不透光煙度-m-1…………………………………………………………………….…………………….0.15
康明斯發動機安裝
前安裝面的最大靜態彎矩-N.m…………………………………….………..…..……………………..678
缸體后端的最大彎矩-(N.m)………………….……..……………….……………………..…….…1350
運動件轉動慣量-kg·m2……………….…………………………….………..…..………………….0.85
康明斯發動機慣量-kg.m2：
––縱向………………………………………………………………………………………………..49.7
––徑向……………………………………………………………………………………………..….110
––垂向…………………………………………………………………………………………………..85
性能數據
所有的數據均是基于下列條件：
● 康明斯發動機帶燃油系統、水泵、機油泵、空氣濾清器和排氣消聲器工作，不包括電瓶、發電機、
風扇及可選擇的驅動部件。
● 康明斯發動機使用0號標準輕柴油
● 標準的試驗條件(參考ISO 3046標準的第1部分)：
––大氣壓力：100kPa
––空氣溫度：25℃
––海拔高度：110m
––相對濕度：30 %
● 性能參數是依據SAE J1995標準獲得并修正的。
全負荷時的最低比油耗-g/kW.h…………………………………………………………………………..TBD
怠速-r/min……………..……………………………………………….………………..……………675––750
最低穩定工作轉速-r/min…………………………………………….………………………..……………500
最低穩定工作轉速下康明斯發動機輸出扭矩-N.m…………………………………………….…………………340
最高空載轉速-r/min…………..……………………………………………………………..………….…2450
最大超速能力(最大15秒鐘)-r/min……..…………………………………………….….……………..…2625
連續工作的最高海拔高度-m……………………………………………………………………………..3048
止推軸承載荷限值：
最大間歇載荷-(N)………………………………………………………………………………….6227
最大持續載荷-(N)………………………………………………………………………………….3114
推薦的與液力變扭器和液力泵相匹配的最小失速轉速-r/min………………..…….……………..…….N/A
曲軸前端處允許的最大輸出功率-kW(BHP)………………..………..…………………………..……….N/A
附件傳動處允許的最大輸出功率-kW(BHP)……..………………………………….……………………N/A
2100r/min時的壓縮制動功率-kW………………………………………………………………………….N/A
排氣制動的最大空載轉速-r/min…………………………………………………………………………..N/A
|
額定點 |
最大扭矩點 | |
|
康明斯發動機轉速*-r/min。……………………………………………….. |
2100 |
1300 |
|
輸出功率-kW(BHP)…………………………………………………… |
231(310) |
194(260) |
|
扭矩-N.m………………………………………………………………. |
1051 |
1424 |
|
機油壓力*-kPa…………………………………………………………. |
274 |
250 |
|
標準的燃油管道供油壓力*-kPa………………………………………. |
TBD |
TBD |
|
燃油流量*-L/h…………………………………………………………. |
N/A |
N/A |
|
進氣岐管壓力*-kPa………………………………………………….… |
152 |
98 |
|
平均有效壓力*-kPa……………………………………………………. |
TBD |
TBD |
|
活塞平均速度-m/s(…………………………………………………….. |
TBD |
TBD |
|
機械損失功率*-kW……………………………………………………. |
44 |
18.6 |
|
增壓器進氣空氣流量*- l/s…………………………………………….. |
372 |
198 |
|
增壓器后的空氣流量*- l/s…………………………………………….. |
N/A |
N/A |
|
增壓器后的空氣壓力*-kPa…………………….……………………… |
N/A |
N/A |
|
排氣流量*- l/s……………………………………………….…………. |
882 |
571 |
|
排氣溫度*- ℃…………………………………………………………. |
432 |
585 |
|
對環境的散熱量*#-kW………………………………………………… |
13 |
18 |
|
對冷卻液的散熱量*#-kW……………………………………………… |
134 |
100 |
|
對燃油的散熱量*#-kW………………………………………………… |
2.5 |
1.9 |
|
康明斯發動機冷卻液流量#-L/ s……………………………………………. |
5.6 |
3.3 |
|
穩態煙度-Rb………………………………………………………….. |
0.3 |
1.3 |
* 所有數據的公差范圍：±5%。
# 冷卻液流量及散熱量數據是基于冷卻液的成分為50%的水+50%的乙二醇的混合液
排氣系統
最大允許排氣背壓-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)
標準可接受的排氣管直徑-mm…………..……………………………………….…..……….…….. ……..102
增壓器排氣端安裝面最大靜態彎矩-N.m……………………………….…………………..………….. 27
進氣系統
增壓器進氣口與大氣之間的最大允許溫升-℃………………………………………..……….……………16
重型干式空氣濾清器的最大進氣阻力-kPa(mm.H2O)
––干凈濾芯時………………………………………………………………….....………………3.7(380)
––濾芯臟時的……………………...……………………………………………....……………..6.2(635)
重型空氣濾清器的最小儲灰能力-g/l/s。……………………………....………………………………...…53
冷卻系統
康明斯發動機內部冷卻液水容量-L……………………………………………..…………….………………..…12.9
標準調溫器溫度調節范圍-℃….…………………..………………..…………………………………....82–93
康明斯發動機外部冷卻循環系統允許的最大阻力-kPa………..………………...………………………….…....34.5
調溫器全開和無水箱壓力蓋時的最小水泵進口壓力-mmHg………………………………………………64
康明斯發動機曲軸中心線以上的冷卻水最大靜壓頭-m……...………………………….…………….……..……14
缸體內的最大冷卻液壓力(調溫器關閉和無壓力蓋情況下)-kPa………………………..………..………276
壓力蓋允許的最小壓力-kPa……………..…………………………….………………………...…………..50
康明斯發動機冷卻液出口最高溫度-℃……………………………………………………………………….….100
康明斯發動機冷卻液最高報警溫度-℃……………………………………………………………………….….102
推薦的康明斯發動機冷卻液的最低溫度-℃….………..…………………….……………………………….….….70
允許的最小加水速率-L/min…...……………………………….……….……………….…………….……..19
允許的最長加水時間-min……………………..……………………….….……..……….…………......…….5
允許的冷卻水最小膨脹空間(占系統總?cè)莘e的百分比-%…………….………………….………….…....….5
允許的最大除氣時間-min……………………………………………………………….……………..….25
允許的最小冷卻液水位降低容積-L…………………………….…………………………………….…7.1
到附件的最大冷卻液流量-L/min…………………………………………………………….………………75
除膨脹空間外的最小儲水量-L………………………………………………………………………..…….9.5
風扇上典型的空氣工作溫度范圍-℃………………………………………………………………………N/A
百葉窗開啟溫度-℃….……………………………………………………………………………….……TBD
在正常的供油情況下的最低冷卻能力:
––額定轉速條件下的極限環境溫度-℃……………………………………………………….….42–45
––最大扭矩轉速條件下的極限環境溫度-℃………………………………………………….….37-40
潤滑系統
機油盤容量
高油位-L…..…………………………………………………….……….……………..…………….…34
低油位-L………..………………………………………………….…………………..………….….…26
系統總?cè)萘浚◣F 9001組合式機油濾清器）-L……..………………….………………….……....33
機油盤（OP ）允許的傾斜角度-度：
––前仰……………………………………………..…………………………….….…..…………..…....45
––后仰…………………………………………………………………………..……………………..45
––燃油泵側仰角……………………………………………..……………………..………....…………45
––排氣側仰角…………………………………………..………………..……….…….……….….45
正常運行的機油壓力范圍-kPa……………………………………………………….………………207-276
康明斯發動機各附件的最大機油流量-L/min…………………………………………………………….……….8
機油盤最高允許機油溫度-℃…………………………………………………………………………….121
康明斯發動機保護設備的允許的最低機油壓力-kPa:
—額定轉速和負荷工況-kPa……………………………….…………………………….…..…….. 193
—最大扭矩和負荷工況-kPa……………………………………………………………………….. 152
—低怠速工況-kPa………………………………………………………………………………….. 69
最大機油消耗量-L/h………..………………..…………..………….….………………………….………0.24
燃油系統
額定功率和轉速時的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD
額定功率和轉速時的最大供油量.kg/h…………...…………...……..…..………………….……………TBD
燃油泵允許的最大供油阻力-mmHg:
––濾清器在清潔狀態時……………..…………………….………………………..………………..102
––濾清器在臟的狀態時…..……………………………….………………………..………………..203
允許的最大燃油回油管阻力-mmHg
––帶回油單向閥….………….….………………………………………………………………..…..165
––不帶回油單向閥….………….….…………………………………………………………………..63
最小允許的燃油箱通氣能力(在背壓不大于為152mm Hg時)-L/h ……….……………….…………….0.85
燃油泵出口的燃油最高溫度-℃…………………………………………………………………………..71
電氣系統 12伏特 24伏特
推薦的電瓶最小容量–– -18℃及以上：
––僅康明斯發動機無負荷冷啟動的電流 -CCA……..………….……………….. 1800 900
––康明斯發動機所需的電瓶容量-min……………………….. …………………. 640 320
起動電路允許的最大電阻（帶24V起動馬達）-Ω……..…………………… N/A 0.002
100安培時啟動電路的最大電壓降-伏特……………………………………... 0.075 0.2
啟動系統
無輔助冷啟動裝置時的最低啟動環境-℃………………………………………….……………….…...-18
無輔助冷啟動裝置時要求的最低平均啟動轉速-r/min.…………………………………………………150
有輔助(乙醚)冷啟動裝置時的最低啟動環境-℃………………………………….………….………….-25
有輔助(乙醚)冷啟動裝置時要求的最低平均啟動轉速-r/min.………………………….………………100
注:
N.A. –– 表示該數據是不可得的
N/A –– 表示該項不使用于本康明斯發動機
TBD –– 表示需要確定的
|
|
重慶康明斯康明斯發動機數據單 |
康明斯發動機系列 |
D35 |
排放水平 |
||||||
|
康明斯發動機型號 |
M11-C330 | |||||||||
|
標定功率 |
246(330)kW(BHP)/2100r/min. |
最大扭矩 |
1458N.m/1300r/min. | |||||||
|
性能曲線號 |
FR2413 |
數據單號 |
DS2413 |
CPL號 |
1897 |
燃油系統 |
PT-STC | |||
|
特征編號 |
D353005CX03 |
吸氣方式 |
增壓并水空中冷 |
發布時間 |
2002.10 | |||||
整機數據
型式…………………………………………………………….……….………. 六缸、四沖程、直列、水冷
進氣方式……………………………………………………………….….….…….廢氣渦輪增壓、空空中冷
缸徑×沖程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)
排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)
發火順序…………….…………………………………..……………....……………….…1-5-3-6-2-4
壓縮比…………………………………………………………….…….…..……………...…...16.1：1
康明斯發動機干重(包括飛輪殼和發電機，但不包含其它電氣零件)-kg..……...…………….….…..…940
康明斯發動機濕重-(kg)………………………………………………………………..……………..……… 980
質心至缸體前端的距離-mm…………………..……….……………….....….….………………...450
質心在曲軸中心線上方-mm……………………………….…………..……..……………………....191
運動零件的轉動慣量（不包括飛輪）-kg.m2……….……………………….………….….………..N/A
康明斯發動機安裝圖………………………………………………….……………………………….……3626433
標定工況運轉時距康明斯發動機15m的聲壓級噪聲值,dBa
––右側…………………………………………………………………………………………….. 83.3
––左側……………………………………………………………………………………………….84.3
––前方……………………………………………………………………………………………….84.5
––后方……………………………………………………………………………………………….78.1
按GB14761.7標準要求測量的全負荷最大Rb..………………………………….………………….….TBD
不透光煙度-m-1…………………………………………………………………….…………………….0.15
康明斯發動機安裝
前安裝面的最大靜態彎矩-N.m…………………………………….………..…..……………………..678
缸體后端的最大彎矩-(N.m)………………….……..……………….……………………..…….…1350
運動件轉動慣量-kg·m2……………….…………………………….………..…..………………….0.85
康明斯發動機慣量-kg.m2：
––縱向………………………………………………………………………………………………..49.7
––徑向……………………………………………………………………………………………..….110
––垂向…………………………………………………………………………………………………..85
性能數據
所有的數據均是基于下列條件：
● 康明斯發動機帶燃油系統、水泵、機油泵、空氣濾清器和排氣消聲器工作，不包括電瓶、發電機、
風扇及可選擇的驅動部件。
● 康明斯發動機使用0號標準輕柴油
● 標準的試驗條件(參考ISO 3046標準的第1部分)：
––大氣壓力：100kPa
––空氣溫度：25℃
––海拔高度：110m
––相對濕度：30 %
● 性能參數是依據SAE J1995標準獲得并修正的。
全負荷時的最低比油耗-g/kW.h…………………………………………………………………………..TBD
怠速-r/min……………..……………………………………………….………………..……………675––750
最低穩定工作轉速-r/min…………………………………………….………………………..……………500
最低穩定工作轉速下康明斯發動機輸出扭矩-N.m…………………………………………….…………………340
最高空載轉速-r/min…………..……………………………………………………………..………….…2450
最大超速能力(最大15秒鐘)-r/min……..…………………………………………….….……………..…2625
連續工作的最高海拔高度-m……………………………………………………………………………..3048
止推軸承載荷限值：
最大間歇載荷-(N)………………………………………………………………………………….6227
最大持續載荷-(N)………………………………………………………………………………….3114
推薦的與液力變扭器和液力泵相匹配的最小失速轉速-r/min………………..…….……………..…….N/A
曲軸前端處允許的最大輸出功率-kW(BHP)………………..………..…………………………..……….N/A
附件傳動處允許的最大輸出功率-kW(BHP)……..………………………………….……………………N/A
2100r/min時的壓縮制動功率-kW………………………………………………………………………….N/A
排氣制動的最大空載轉速-r/min…………………………………………………………………………..N/A
|
額定點 |
最大扭矩點 | |
|
康明斯發動機轉速*-r/min。……………………………………………….. |
2100 |
1300 |
|
輸出功率-kW(BHP)…………………………………………………… |
246(330) |
198(266) |
|
扭矩-N.m………………………………………………………………. |
1119 |
1458 |
|
機油壓力*-kPa…………………………………………………………. |
274 |
250 |
|
標準的燃油管道供油壓力*-kPa………………………………………. |
TBD |
TBD |
|
燃油流量*-L/h…………………………………………………………. |
N/A |
N/A |
|
進氣岐管壓力*-kPa………………………………………………….… |
173 |
90 |
|
平均有效壓力*-kPa……………………………………………………. |
TBD |
TBD |
|
活塞平均速度-m/s(…………………………………………………….. |
TBD |
TBD |
|
機械損失功率*-kW……………………………………………………. |
44 |
18.6 |
|
增壓器進氣空氣流量*- l/s…………………………………………….. |
387 |
187 |
|
增壓器后的空氣流量*- l/s…………………………………………….. |
N/A |
N/A |
|
增壓器后的空氣壓力*-kPa…………………….……………………… |
N/A |
N/A |
|
排氣流量*- l/s……………………………………………….…………. |
919 |
556 |
|
排氣溫度*- ℃…………………………………………………………. |
438 |
561 |
|
對環境的散熱量*#-kW………………………………………………… |
14 |
17 |
|
對冷卻液的散熱量*#-kW……………………………………………… |
141 |
88 |
|
對燃油的散熱量*#-kW………………………………………………… |
2.5 |
1.6 |
|
康明斯發動機冷卻液流量#-L/ s……………………………………………. |
5.6 |
3.3 |
|
穩態煙度-Rb………………………………………………………….. |
0.3 |
1.2 |
* 所有數據的公差范圍：±5%。
# 冷卻液流量及散熱量數據是基于冷卻液的成分為50%的水+50%的乙二醇的混合液
排氣系統
最大允許排氣背壓-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)
標準可接受的排氣管直徑-mm…………..……………………………………….…..……….…….. ……..102
增壓器排氣端安裝面最大靜態彎矩-N.m…………………….……………………………..………….. 27
進氣系統
增壓器進氣口與大氣之間的最大允許溫升-℃………………………………………..……….……………16
重型干式空氣濾清器的最大進氣阻力-kPa(mm.H2O)
––干凈濾芯時………………………………………………………………….....………………3.7(380)
––濾芯臟時的……………………...……………………………………………....……………..6.2(635)
重型空氣濾清器的最小儲灰能力-g/l/s。……………………………....………………………………...…53
冷卻系統
康明斯發動機內部冷卻液水容量-L……………………………………………..…………….………………. ..…9.5
標準調溫器溫度調節范圍-℃….…………………..………………..…………………………………....82–93
康明斯發動機外部冷卻循環系統允許的最大阻力-kPa………..………………...………………………….…....34.5
調溫器全開和無水箱壓力蓋時的最小水泵進口壓力-mmHg………………………………………………64
康明斯發動機曲軸中心線以上的冷卻水最大靜壓頭-m……...………………………….…………….……..……14
缸體內的最大冷卻液壓力(調溫器關閉和無壓力蓋情況下)-kPa………………………..………..………276
壓力蓋允許的最小壓力-kPa……………..…………………………….………………………...…………..50
康明斯發動機冷卻液出口最高溫度-℃……………………………………………………………………….….100
康明斯發動機冷卻液最高報警溫度-℃……………………………………………………………………….….102
推薦的康明斯發動機冷卻液的最低溫度-℃….………..…………………….……………………………….….….70
允許的最小加水速率-L/min…...……………………………….……….……………….…………….……..19
允許的最長加水時間-min……………………..……………………….….……..……….…………......…….5
允許的冷卻水最小膨脹空間(占系統總?cè)莘e的百分比-%…………….………………….………….…....….5
允許的最大除氣時間-min……………………………………………………………….……………..….25
允許的最小冷卻液水位降低容積-L…………………………………………….…………………….…7.1
到附件的最大冷卻液流量-L/min…………………………………………………………….………………75
除膨脹空間外的最小儲水量-L………………………………………………………………………..…….9.5
風扇上典型的空氣工作溫度范圍-℃………………………………………………………………………N/A
百葉窗開啟溫度-℃….……………………………………………………………………………….……TBD
在正常的供油情況下的最低冷卻能力:
––額定轉速條件下的極限環境溫度-℃……………………………………………………….….42–45
––最大扭矩轉速條件下的極限環境溫度-℃………………………………………………….….37-40
潤滑系統
機油盤容量
高油位-L…..…………………………………………………….……….……………..…………….…34
低油位-L………..………………………………………………….…………………..………….….…26
系統總?cè)萘浚◣F 9001組合式機油濾清器）-L……..………………….………………….……....33
機油盤（OP ）允許的傾斜角度-度：
––前仰……………………………………………..…………………………….….…..…………..…....45
––后仰…………………………………………………………………………..……………………..45
––燃油泵側仰角……………………………………………..……………………..………....…………45
––排氣側仰角…………………………………………..………………..……….…….……….….45
正常運行的機油壓力范圍-kPa……………………………………………………….………………207-276
康明斯發動機各附件的最大機油流量-L/min…………………………………………………………….……….8
機油盤最高允許機油溫度-℃…………………………………………………………………………….121
康明斯發動機保護設備的允許的最低機油壓力-kPa:
—額定轉速和負荷工況-kPa……………………………….…………………………….…..…….. 193
—最大扭矩和負荷工況-kPa……………………………………………………………………….. 152
—低怠速工況-kPa………………………………………………………………………………….. 69
最大機油消耗量-L/h………..………………..…………..………….….………………………….………0.24
燃油系統
額定功率和轉速時的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD
額定功率和轉速時的最大供油量.kg/h…………...…………...……..…..………………….……………TBD
燃油泵允許的最大供油阻力-mmHg:
––濾清器在清潔狀態時……………..…………………….………………………..………………..102
––濾清器在臟的狀態時…..……………………………….………………………..………………..203
允許的最大燃油回油管阻力-mmHg
––帶回油單向閥….………….….………………………………………………………………..…..165
––不帶回油單向閥….………….….…………………………………………………………………..63
最小允許的燃油箱通氣能力(在背壓不大于為152mm Hg時)-L/h ……….……………….…………….0.85
燃油泵出口的燃油最高溫度-℃…………………………………………………………………………..71
電氣系統 &n, bsp; 12伏特 24伏特
推薦的電瓶最小容量–– -18℃及以上：
––僅康明斯發動機無負荷冷啟動的電流 -CCA……..………….……………….. 1800 900
––康明斯發動機所需的電瓶容量-min……………………….. …………………. 640 320
起動電路允許的最大電阻（帶24V起動馬達）-Ω……..…………………… N/A 0.002
100安培時啟動電路的最大電壓降-伏特……………………………………... 0.075 0.2
啟動系統
無輔助冷啟動裝置時的最低啟動環境-℃………………………………………….……………….…...-18
無輔助冷啟動裝置時要求的最低平均啟動轉速-r/min.…………………………………………………150
有輔助(乙醚)冷啟動裝置時的最低啟動環境-℃………………………………….………….………….-25
有輔助(乙醚)冷啟動裝置時要求的最低平均啟動轉速-r/min.………………………….………………100
注:
N.A. –– 表示該數據是不可得的
N/A –– 表示該項不使用于本康明斯發動機
TBD –– 表示需要確定的
|
|
重慶康明斯康明斯發動機數據單 |
康明斯發動機系列 |
D35 |
排放水平 |
||||||
|
康明斯發動機型號 |
M11-C350 | |||||||||
|
標定功率 |
261(350) kW(BHP)/2100r/min. |
最大扭矩 |
1560 N.m/1300r/min. | |||||||
|
性能曲線號 |
FR2413 |
數據單號 |
DS2413 |
CPL號 |
1897 |
燃油系統 |
PT-STC | |||
|
特征編號 |
D353005CX03 |
吸氣方式 |
增壓并水空中冷 |
發布時間 |
2002.10 | |||||
整機數據
型式…………………………………………………………….……….………. 六缸、四沖程、直列、水冷
進氣方式……………………………………………………………….….….…….廢氣渦輪增壓、水空中冷
缸徑×沖程-mm(in) ×mm(in)……..…………..…...………………………..125(4.92)×147(5.79)
排量-L(in3)………………………...………………….….….…..…………………………..10.8(661)
發火順序…………….…………………………………..……………....……………….…1-5-3-6-2-4
壓縮比…………………………………………………………….…….…..……………...…...16.1：1
康明斯發動機干重(包括飛輪殼和發電機，但不包含其它電氣零件)-kg..……...…….………….…..…940
康明斯發動機濕重-(kg)………………………………………………………………..……………..……… 980
質心至缸體前端的距離-mm…………………..……….……………….....….….………………...450
質心在曲軸中心線上方-mm……………………………….…………..……..……………………....191
運動零件的轉動慣量（不包括飛輪）-kg.m2……….……………………….………….….………..N/A
康明斯發動機安裝圖………………………………………………….……………………………….……3626433
標定工況運轉時距康明斯發動機15m的聲壓級噪聲值,dBa
––右側…………………………………………………………………………………………….. 83.9
––左側……………………………………………………………………………………………….84.9
––前方……………………………………………………………………………………………….85.1
––后方……………………………………………………………………………………………….78.5
按GB14761.7標準要求測量的全負荷最大Rb..………………………………….………………….….TBD
不透光煙度-m-1…………………………………………………………………….…………………….0.15
康明斯發動機安裝
前安裝面的最大靜態彎矩-N.m…………………………………….………..…..……………………..678
缸體后端的最大彎矩-(N.m)………………….……..………………..……………………..…….…1350
運動件轉動慣量-kg·m2……………….…………………………….………..…..………………….0.85
康明斯發動機慣量-kg.m2：
––縱向………………………………………………………………………………………………..49.7
––徑向……………………………………………………………………………………………..….110
––垂向…………………………………………………………………………………………………..85
性能數據
所有的數據均是基于下列條件：
● 康明斯發動機帶燃油系統、水泵、機油泵、空氣濾清器和排氣消聲器工作，不包括電瓶、發電機、
風扇及可選擇的驅動部件。
● 康明斯發動機使用0號標準輕柴油
● 標準的試驗條件(參考ISO 3046標準的第1部分)：
––大氣壓力：100kPa
––空氣溫度：25℃
––海拔高度：110m
––相對濕度：30 %
● 性能參數是依據SAE J1995標準獲得并修正的。
全負荷時的最低比油耗-g/kW.h…………………………………………………………………………..TBD
怠速-r/min……………..……………………………………………….………………..……………675––750
最低穩定工作轉速-r/min…………………………………………….………………………..……………500
最低穩定工作轉速下康明斯發動機輸出扭矩-N.m…………………………………………….…………………340
最高空載轉速-r/min…………..……………………………………………………………..………….…2450
最大超速能力(最大15秒鐘)-r/min……..…………………………………………….….……………..…2625
連續工作的最高海拔高度-m……………………………………………………………………………..3048
止推軸承載荷限值：
最大間歇載荷-(N)………………………………………………………………………………….6227
最大持續載荷-(N)………………………………………………………………………………….3114
推薦的與液力變扭器和液力泵相匹配的最小失速轉速-r/min………………..…….……………..…….N/A
曲軸后端處允許的最大輸出功率-kW(BHP)………………..………..……………………..……….179(240)
附件傳動處允許的最大輸出功率-kW(BHP)……..………………………………….………………..…N/A
2100r/min時的壓縮制動功率-kW…………………………………………………………………..…….N/A
排氣制動的最大空載轉速-r/min…………………………………………………………………………..N/A
|
額定點 |
最大扭矩點 | |
|
康明斯發動機轉速*-r/min。……………………………………………….. |
2100 |
1300 |
|
輸出功率-kW(BHP)…………………………………………………… |
261(350) |
212(284) |
|
扭矩-N.m………………………………………………………………. |
1186 |
1560 |
|
機油壓力*-kPa…………………………………………………………. |
274 |
250 |
|
標準的燃油管道供油壓力*-kPa………………………………………. |
TBD |
TBD |
|
燃油流量*-L/h…………………………………………………………. |
N/A |
N/A |
|
進氣岐管壓力*-kPa………………………………………………….… |
172 |
125 |
|
平均有效壓力*-kPa……………………………………………………. |
TBD |
TBD |
|
活塞平均速度-m/s(…………………………………………………….. |
TBD |
TBD |
|
機械損失功率*-kW……………………………………………………. |
44 |
18.6 |
|
增壓器進氣空氣流量*- l/s…………………………………………….. |
401 |
217 |
|
增壓器后的空氣流量*- l/s…………………………………………….. |
N/A |
N/A |
|
增壓器后的空氣壓力*-kPa…………………….……………………… |
N/A |
N/A |
|
排氣流量*- l/s………………………………………………….………. |
957 |
613 |
|
排氣溫度*- ℃…………………………………………………………. |
443 |
593 |
|
對環境的散熱量*#-kW………………………………………………… |
14 |
17 |
|
對冷卻液的散熱量*#-kW……………………………………………… |
146 |
116 |
|
對燃油的散熱量*#-kW………………………………………………… |
2.5 |
2.1 |
|
康明斯發動機冷卻液流量#-L/ s……………………………………………. |
5.6 |
3.3 |
|
穩態煙度-Rb………………………………………………………….. |
0.2 |
1.2 |
* 所有數據的公差范圍：±5%。
# 冷卻液流量及散熱量數據是基于冷卻液的成分為50%的水+50%的乙二醇的混合液
排氣系統
最大允許排氣背壓-kPa(mm Hg)………..………...………………………………....……………...….10.0(76)
標準可接受的排氣管直徑-mm…………..……………………………………….…..……….…….. ……..102
增壓器排氣端安裝面最大靜態彎矩-N.m……………………………….…………………..………….. 27
進氣系統
增壓器進氣口與大氣之間的最大允許溫升-℃………………………………………..……….……………16
重型干式空氣濾清器的最大進氣阻力-kPa(mm.H2O)
––干凈濾芯時………………………………………………………………….....………………3.7(380)
––濾芯臟時的……………………...……………………………………………....……………..6.2(635)
重型空氣濾清器的最小儲灰能力-g/l/s。……………………………....………………………………...…53
冷卻系統
康明斯發動機內部冷卻液水容量-L……………………………………………..…………….………………. ..…9.5
標準調溫器溫度調節范圍-℃….…………………..………………..…………………………………....82–93
康明斯發動機外部冷卻循環系統允許的最大阻力-kPa………..………………...………………………….…....34.5
調溫器全開和無水箱壓力蓋時的最小水泵進口壓力-mmHg………………………………………………64
康明斯發動機曲軸中心線以上的冷卻水最大靜壓頭-m……...………………………….…………….……..……14
缸體內的最大冷卻液壓力(調溫器關閉和無壓力蓋情況下)-kPa………………………..………..………276
壓力蓋允許的最小壓力-kPa……………..…………………………….………………………...…………..50
康明斯發動機冷卻液出口最高溫度-℃……………………………………………………………………….….100
康明斯發動機冷卻液最高報警溫度-℃……………………………………………………………………….….102
推薦的康明斯發動機冷卻液的最低溫度-℃….………..…………………….……………………………….….….70
允許的最小加水速率-L/min…...……………………………….……….……………….…………….……..19
允許的最長加水時間-min……………………..……………………….….……..……….…………......…….5
允許的冷卻水最小膨脹空間(占系統總?cè)莘e的百分比-%…………….………………….………….…....….5
允許的最大除氣時間-min……………………………………………………………….……………..….25
允許的最小冷卻液水位降低容積-L…………………….…………………………………………….…7.1
到附件的最大冷卻液流量-L/min…………………………………………………………….………………75
除膨脹空間外的最小儲水量-L………………………………………………………………………..…….9.5
風扇上典型的空氣工作溫度范圍-℃………………………………………………………………………N/A
百葉窗開啟溫度-℃….……………………………………………………………………………….……TBD
在正常的供油情況下的最低冷卻能力:
––額定轉速條件下的極限環境溫度-℃……………………………………………………….….42–45
––最大扭矩轉速條件下的極限環境溫度-℃………………………………………………….….37-40
潤滑系統
機油盤容量
高油位-L…..…………………………………………………….……….……………..…………….…34
低油位-L………..………………………………………………….…………………..………….….…26
系統總?cè)萘浚◣F 9001組合式機油濾清器）-L……..…………………..……….……….……....33
機油盤（OP ）允許的傾斜角度-度：
––前仰……………………………………………..…………………………….….…..…………..…....45
––后仰…………………………………………………………………………..……………………..45
––燃油泵側仰角……………………………………………..……………………..………....…………45
––排氣側仰角…………………………………………..………………..……….…….……….….45
正常運行的機油壓力范圍-kPa……………………………………………………….………………207-276
康明斯發動機各附件的最大機油流量-L/min…………………………………………………………….……….8
機油盤最高允許機油溫度-℃…………………………………………………………………………….121
康明斯發動機保護設備的允許的最低機油壓力-kPa:
—額定轉速和負荷工況-kPa……………………………….…………………………….…..…….. 193
—最大扭矩和負荷工況-kPa……………………………………………………………………….. 152
—低怠速工況-kPa………………………………………………………………………………….. 69
最大機油消耗量-L/h………..………………..…………..………….….………………………….………0.24
燃油系統
額定功率和轉速時的最大燃油消耗量-kg/h……..……………...…..…………………………….……..TBD
額定功率和轉速時的最大供油量.kg/h…………...…………...……..…..………………….……………TBD
燃油泵允許的最大供油阻力-mmHg:
––濾清器在清潔狀態時……………..…………………….………………………..………………..102
––濾清器在臟的狀態時…..……………………………….………………………..………………..203
允許的最大燃油回油管阻力-mmHg
––帶回油單向閥….………….….………………………………………………………………..…..165
––不帶回油單向閥….………….….…………………………………………………………………..63
最小允許的燃油箱通氣能力(在背壓不大于為152mm Hg時)-L/h ……….……………….…………….0.85
燃油泵出口的燃油最高溫度-℃…………………………………………………………………………..71
電氣系統 12伏特 24伏特
推薦的電瓶最小容量–– -18℃及以上：
––僅康明斯發動機無負荷冷啟動的電流 -CCA……..………….……………….. 1800 900
––康明斯發動機所需的電瓶容量-min……………………….. …………………. 640 320
起動電路允許的最大電阻（帶24V起動馬達）-Ω……..…………………… N/A 0.002
100安培時啟動電路的最大電壓降-伏特……………………………………... 0.075 0.2
啟動系統
無輔助冷啟動裝置時的最低啟動環境-℃………………………………………….……………….…...-18
無輔助冷啟動裝置時要求的最低平均啟動轉速-r/min.…………………………………………………150
有輔助(乙醚)冷啟動裝置時的最低啟動環境-℃………………………………….………….………….-25
有輔助(乙醚)冷啟動裝置時要求的最低平均啟動轉速-r/min.………………………….………………100
注:
N.A. –– 表示該數據是不可得的
N/A –– 表示該項不使用于本康明斯發動機
TBD –– 表示需要確定的
400-100-8969???15088860848
0574-26871589? 15267810868
0574-26886646? 15706865167
0574-26871569 18658287286
