2021-1-5 14:50:08

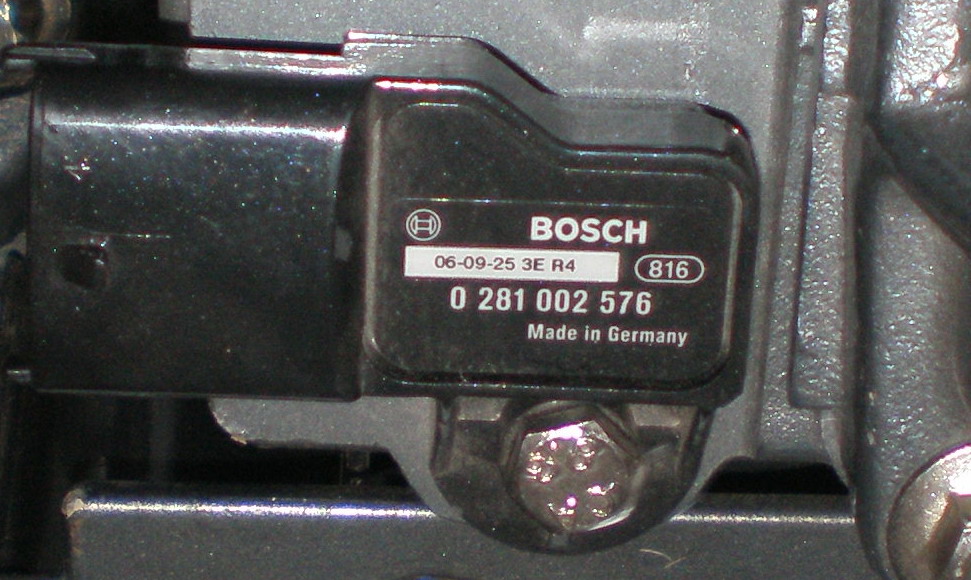

進氣壓力溫度傳感器向ECU提供發動機中冷后的進氣溫度和進氣壓力信息。壓力敏感原件為硅膜片式，溫度敏感元件為負溫度系數的熱敏電阻式。

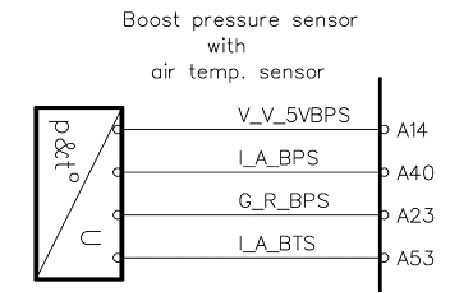

針腳：A14(正),A40(進氣壓力信號),A23(負),A53(進氣溫度信號)
測量范圍（壓力）：0.5bar~4bar
輸出信號：0.5V~4.5V
測量范圍（溫度）：-40℃~128℃
1、當懷疑進氣壓力溫傳感器有問題時，首先檢查傳感器的電源(3腳)，地(1腳)是否正常。方法是：先點火開關打到“OFF”，拔下進氣壓力溫度傳感器接插件，再將點火開關打到“ON”，測量線束接插件對應上圖的3腳和1腳間的電壓是否正常(大約4.5V左右)，若電壓不正常，則需將點火開關打到“OFF”，拔下ECU上A端接插件，檢查從A端到進氣壓力溫度傳感器接插件的對應導線是否正常導通。

2 、對于進氣壓力溫度傳感器的檢測可以分成對溫度傳感器和對壓力傳感器兩部分。溫度部分傳感器的主要組成部分是負溫度系數電阻，可以先測量傳感器1，2針腳間的電阻，然后查下表得出溫度值，若與當時的實際溫度值偏差較大，則溫度傳感器發生故障。當溫度在-20°~110°電阻在15.16 kΩ ~0.14kΩ。

溫度 t	阻值 R	R偏差	溫度 t	阻值 R	R偏差
(℃)	(kΩ)	(%)	(℃)	(kΩ)	(%)
-40	48.15	±5.92	50	0.85	±3.75
-30	26.85	±5.60	60	0.61	±3.58
-20	15.61	±5.31	70	0.12	±3.43
-10	9.43	±5.04	80	0.33	±3.28
0	5.89	±4.78	90	0.25	±3.20
10	3.79	±4.55	100	0.19	±3.00
20	2.51	±4.33	110	0.14	±3.13
30	1.72	±4.12	120	0.11	±3.25
40	1.20	±3.93	130	0.09	±3.36
