安裝Perkins活塞和活塞銷前，先測量Perkins活塞銷軸承的孔徑。安裝連桿前，測量曲軸軸承的孔徑。孔徑必須符合技術規范，否則軸瓦將無法正確裝配。這將造成連桿、活塞銷軸瓦、曲軸軸瓦、活塞銷以及曲軸磨損和損壞。安裝軸瓦后，測量軸瓦孔徑。有關正確的測量值請參閱《技術規格》，“連桿”。連桿長度可根據使用改變。安裝軸承后，測量活塞銷軸瓦中心到曲軸軸瓦中心的距離。有關正確的測量值．請參閱《技術規格》，“連桿”。連桿軸承有比原尺寸軸承內徑縮小0.25 mm

(0.0010 in)和0.51 mm (0.020 in)的軸承可供選用。這些軸承用于磨過的曲軸。

Perkins4016柴油發動機主軸承

可提供內徑此原始軸承內徑小0.25 mm (0.010 in)或0.51 mm (0.020 in)的主軸承。這些軸承用于磨過的曲軸。有關更多資料．請參閱《技術參數》，“連桿”。如有必要．更換Perkins主軸承。有關正確的步驟．請參閱《拆解和組裝》，“曲軸主軸承．拆卸和安裝”。

Perkins4016柴油發動機缸體

1．檢查所有冷卻液通道和機油通道。

2．檢查Perkins缸體有無裂紋和損壞。

3．不得加工缸體頂面。否則將影響缸套法蘭的深度和缸體上方的活塞高度。

4．檢查凸輪軸軸瓦是否磨損。有關凸輪軸軸瓦的正確的技術規格．請參閱《技術規格》，“凸輪軸軸承”。如果需要一個新軸承，使用適當?shù)慕宇^將軸承壓出軸承孔。確保新軸承中的油孔朝向缸體前部。軸承中的油孔必須與缸體中的油孔對齊。軸承必須與凹進面對齊。

Perkins4016柴油發動機缸蓋

1．  目視檢查Perkins氣門表面(1)有無損壞。檢查氣門桿在接近氣門保持器(3)的凹槽的位置有無刻痕、磨損或損環。

2．檢查氣門桿(2)的尺寸。請參閱《技術規格》 “缸蓋氣門”。

3．如果氣門符合維修極限但氣門表面(1)有輕微損壞，可成30度夾角(4)重修氣門表面。

注：如果重修表面后尺寸(5)小于1 mm (0.04 in)，必須廢棄氣門。

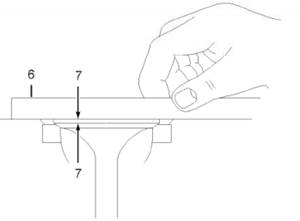

1．  將氣門安裝到缸蓋中。使用直尺(6)檢查氣門深度。如果深度超過1 mm (0.040 in) (7)，必須更換氣門。

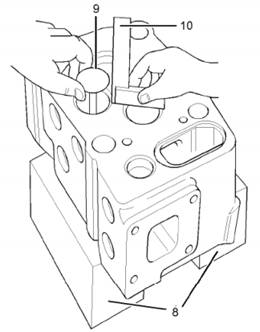

2．  將缸蓋支撐在兩個木墊塊(8)上。將氣門安裝到缸蓋中。固定氣門座，使其從缸蓋(9)的表面突出10 mm (0.40 in)。使用直尺(10)檢查氣門和氣門導管之間的間隙。如果間隙超過0.5 mm (0.02 in)，必須更換氣門導管。

3．檢查氣門彈簧的自由長度。如果氣門彈簧小于55.6 mm (2.2 in)，必須更換氣門彈簧。檢查和壓力測試

1．拆卸氣門和彈簧

注：不要劃傷缸蓋的任何加工面。

2．清除缸蓋和缸蓋端口的積炭。

3．用溶劑清洗缸蓋。采用的溶劑必須符合制造商的說明。使用壓縮空氣吹干缸蓋。

4．測試缸蓋是否泄漏。

5．徹底清潔Perkins缸蓋后，檢查缸蓋有無裂紋。檢查氣門座周圍區域。檢查噴油器孔周圍。

Perkins4016柴油發動機飛輪一檢查

Perkins飛輪端面跳動（軸向偏心度）

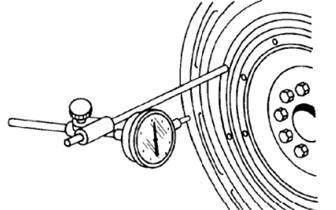

檢查Perkins飛輪端面跳動的典型示例

(1)千分表總成

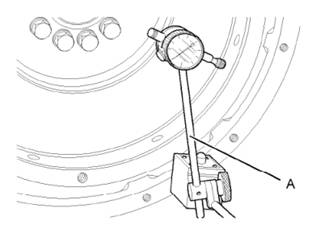

1．請參閱圖44并安裝工具(A)。在讀取千分表上的讀數之前，在曲軸上施加一個同方向的力。這樣會消除曲軸端隙。

2．將工具(A)上的千分表設置為零。

3．以90度為間隔轉動飛輪．讀取千分表的讀數。

4．記錄所有四個測點的測量值。在所有四個點測得的高低值之差不得高于0.13 mm (0.005㈣，這個值就是飛輪最大許可端面跳動(軸向偏心度)。

Perkins4016柴油發動機飛輪鏜孔跳動（徑向偏心度）

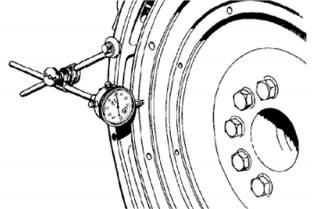

檢查飛輪鏜孔跳動的典型示例

(1)千分表總成

1．安裝工具(A)。調整工具(A)，使千分表與飛輪接觸。

2．特工具(A)上的千分表設置為冪。

3．以90度為間隔轉動飛輪，讀取千分表的讀數。

4．記錄所有四個測點的測量值。在P斤有四點測得的高低值間的差值不得超過下列數值，此數值即是飛輪殼的最大容許鏜孔跳動（徑向偏心度）。最大飛輪鏜孔跳動……………0.13 mm (0.005 in)。

Perkins4016柴油發動機飛輪殼一檢查

Perkins4016柴油發動機飛輪殼端面跳動（軸向儷心度）

如果使用任何其它與下述不同的測量方法，切記必須消除軸承間隙以便獲取正確測量值。

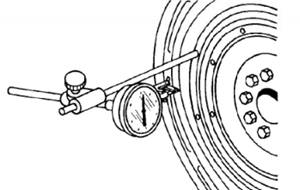

1．將千分表固定在飛輪上，使千分表的測頭接觸飛輪殼的端面。

2．在每一點讀取千分表的讀數之前．向曲軸施加一個朝向后端的力。

3．  轉動Perkins飛輪，同時在位置(A)將千分表設置為O. O mm (O.OO in)。在位置(B)、(c)和(D)讀取千分表的讀數。

4．在所有四點測得的高低值間的差值不得超過0.38 mm (0.015 in)，此數值就是飛輪殼的最大許可端面跳動（軸向偏心度）。

Perkins4016柴油發動機飛輪殼鏜孔跳動（徑向偏心度）

1．  將千分表固定在飛輪上，使千分表的測頭接觸飛輪殼的鏜孔。

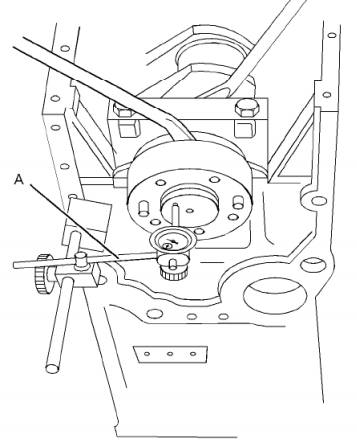

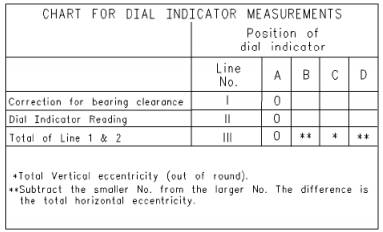

2．在位置時把千分表調整至0.0 mm (O.OO in)。將曲軸向上推到頂住軸承的上端。請參閱插圖49。把測定的軸承間隙測量值填人表中第1行的列內。

注：填寫千分表測量值時要寫上正確的正負符號。該符號對于表中數值的正確計算是很必要的。

3．將步驟2的測量值除以2。把得出的結果埂人表中第1行(B)和(D)列。

4．轉動飛輪，使千分表處于(A)位置。把千分表調整到0. 0 mm (O.OO in)。

5．按逆時針方向轉動飛輪，使千分表處于(B)位置。將測量值墁人表中。

6．按逆時針方向轉動飛輪，使千分表處于位置。將測量值填人表中。

7．按逆時針方向轉動飛輪，使千分表處于(D)位置。將測量值填人表中。

8．將每  列中的兩行相加。

9．用B列和D列內的較大數值減去較小數值。將該差值填人第川行。此結果即為水平偏心度（失圓度）。第…行的C列的數值即為垂直偏心度。

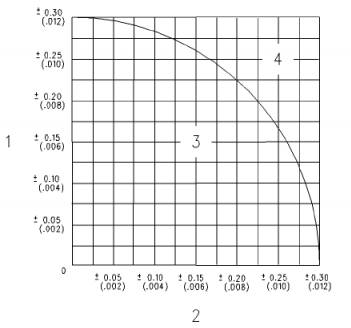

總偏心度曲線圖

(1)總垂直偏心度

(2)總水平偏心度

(3)合格數值

(4)干臺格數值

10在總偏心度圖上找出垂直偏心度和水平偏心度兩條線的交叉點。

11．如果交叉點處于標記為“合格”的區域內．該鏜孔正確對準。如果交叉點處于標記為“不合格”的區域內．則必須更換飛輪殼。

Perkins4016柴油發動機曲軸止推裝置-----測量

Perkins后主軸承兩側各安裝個止推墊圈。這樣可以控制曲軸的端隙。朝發動機前部推動曲軸并將其推回發動機后部。

1．用工具(A)檢查曲軸的端隙。

2．要檢查曲軸端隙的容差，請參閱《技術規格》，“曲軸”。

Perkins4016柴油發動機減振器

減振器安裝在Perkins發動機前部的曲軸上。減振器損壞將增大扭振。振動增加可導致曲軸和發動機其它需部件的損壞。

Perkins4016柴油發動機粘滯減振器

檢查減振器是否有液體滲漏的跡象。如果發現液體滲漏，確定液體類型。減振器中的液體為硅酮。硅酮是透明、光滑和粘稠的物質。從大多數的表面清除硅酮是很困難的。如果Perkins發動機機油泄漏，檢查曲軸油封有無泄漏。如果觀察到泄漏，更換曲軸油封。檢查減振器。因為以下原因更換減振器

·減振器掉落。

·減振器受到碰撞。

·減振器有壓疽、破裂或泄漏。

·減振器上的油漆因受熱而變色。

·發動機曾發生因曲軸斷裂而引起的故障。

·發動機機油分析已顯示前主軸承嚴重磨損。

·齒輪系大量磨損，但不是由于缺少發動機機油引起的。

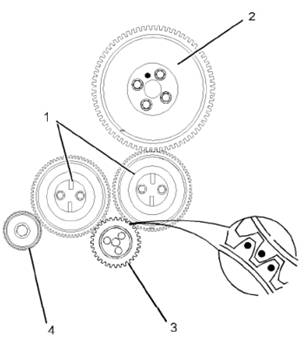

Perkins4016柴油發動機齒輪總成（前）

(1) Perkins惰輪

(2) Perkins凸輪軸齒輪

(3) Perkins曲軸齒輪

(4) Perkins機油泵齒輪

1．檢查Perkins齒輪有無磨損或損壞。如果齒輪存在磨損或損壞，則使用新霉件進行更換。

2．確保齒輪(1)、(2)、(3)和(4)上的正時標記對準。

3．測量惰輪(1)和機油泵齒輪(4)之間的齒隙。有關齒隙測量．請參閱《技術規格》．“齒輪總成（前）”。

4．測量機油泵齒輪(4)和曲軸齒輪(3)之間的齒隙。有關齒隙測量，請參閱《技術規格》，“齒輪總成（前）”。

5．測量惰輪(1)和曲軸齒輪(3)之間的齒隙。有關齒隙測量，請參閱《技術規格》．“齒輪總成（前）”。

6．測量凸輪軸齒輪(2)和惰輪（11之間的齒隙。有關齒隙測量，請參閱《技術規格》，“齒輪總成（前）”。
