康明斯柴油發動機冷卻液預熱器

2014-6-15 8:06:06

QuickServe Online

康明斯柴油發動機冷卻液預熱器

康明斯電熱式或燃油燃燒式冷卻液加熱器是一種極好的起動輔助裝置。對于極冷天氣下產生起動阻力的地區，暖和的冷卻液減小氣缸與活塞間的摩擦，實現更適宜的起動條件。此外，燃燒室溫度升高后，會提高完全燃燒的程度。

康明斯電熱式冷卻液加熱器

康明斯電熱式冷卻液加熱器有兩種型號，即直接浸入式和外部箱式。圖 1 所示為典型的直接浸入式冷卻液加熱器。圖 2 所示為典型的外部箱式加熱器。

康明斯箱式加熱器

有些箱式冷卻液加熱器是外置式，水平安裝。Kim Hot Start 預熱器獨有一個活瓣式二次加固氯丁橡膠單向閥。發動機運轉過程中，此閥會使加熱后的冷卻液以一個（流出）方向流動，也會停止正常冷卻液循環的旁流。

圖 2 舉例說明了一種可用于所有發動機上的箱式外置式冷卻液加熱器。將加熱器進口與冷卻液最低點（水泵或散熱器下水箱）相連，加熱器出口與發動機缸體上高于加熱器出口的部位相連，以便取得最佳的熱虹吸水流。

注意

不要在發動機運轉時操作外置式加熱器。

注意

電路斷路器和保險絲在極低溫度下反應很緩慢，所以電氣附件的導線和設備應該有適當的尺寸。

必須與所有加熱器總成一起使用。適用的壓力開關和繼電器總成應具有 460 伏或三相供電系統。

圖 1. 用于康明斯H、NH 和 NT 發動機的浸入式加熱器。

圖 2. 康明斯發動機上的外置式加熱器。

圖 3. 康明斯加熱器至氣缸體的出口。

這些加熱器是多用途的，可用于發動機艙、蓄電池箱或駕駛室以及冷卻器殼體內的空間加熱。

表 1：浸入式冷卻液加熱器
發動機型號	瓦特/伏特	C ummins Filtration™ 零件號
康明斯C & J 160, 175, 190	1000/115,	251904
	1000/230	251905
康明斯 C & J 180	1000/115, 1000/230	259200, 259201
帶側板的康明斯H、NH 和 NT 系列	1000/115, 1000/230, 1500/115, 1500/230	251900, 251901, 251902, 251903
康明斯N、NH 和 NT 全流式高位安裝機油冷卻器	1500/115, 1500/230	259360, 259361
康明斯H、NH 和 NT 全流式低位安裝機油冷卻器	1500/115, 1500/230	259362, 259363
康明斯NH 250 小口徑	1500/115, 1500/230	259206, 259207
康明斯NTA 370, 420	1500/115, 1500/230	208833, 208834
康明斯KT-6	1500/115, 1500/230	254890, 259210
康明斯V-6 378 立方英寸 V-8 504, 470, 555 立方英寸	1000/115, 1000/230, 1500/115	259204, 259205, 255257
康明斯V-6 195, 200, 215, 280 V-8 235, 265, 300, 350, 370, 430	1000/115, 1000/230, 1500/115	259202, 259203, 251906
康明斯V-903	1500/230	251907
康明斯L-10	1500/120	3309188
	1500/240	3309189

通過 C ummins Filtration™ 更換可用的元件。

表 2：不帶電氣接線盒、節溫器和單向閥的箱式冷卻液加熱器
加熱器 C ummins Filtration™ 零件號	伏特	瓦特
259268	115	750
259269	115	1000
259270	115	1000
259271	230	1000
259272	230	1000
259273	115	1500
259274	115	1500
259275	230	1500
259276	230	1500
259277	460	1500
259278	115	2000
259279	115	2000
259280	230	2000
259281	230	2000
259282	460	2000
259283	115	2250
259284	115	2250
259285	230	2500
259286	230	2500
259287	460	2500
259288	230	4000
259289	460	4000

表 3：適用于表 2 所列加熱器的節溫器
C ummins Filtration™ 零件號	溫度
259290	27° 到 38° C [80° 到 100° F]
259292	38° 到 49° C [100° 到 120° F]
259293	49° 到 60° C [120° 到 140° F]
259294*	49° 到 60° C [120° 到 140° F]
259295	60° 到 71° C [140° 到 160° F]
259296*	27° 到 38° C [80° 到 100° F]
259368*	60° 到 71° C [140° 到 160° F]
*防爆

表 4：帶電氣接線盒、節溫器和單向閥的箱式冷卻液加熱器
C ummins® 零件號	伏特	瓦特	接線圖編號	機油低壓開關
212021	120	1000	1	196074
212022	240	1000	2	196074
213730	120	1500	1	196074
212023	120	2500	1	196074
212024	240	2500	2	196074
217243	480	2500	3
212026	240	4000	2	196074
217244	480	4000	3
217245	240（3 相）	3750	4

表 5：外部冷卻液加熱器建議連接部位
發動機系列	發動機至加熱器	加熱器至發動機
康明斯J (401), C (464)	3/4 英寸散熱器下水管	用軟管接入 65473 熱水器蓋。
康明斯H (672), NH (743), NH (855)	3/4 英寸散熱器下水管	熱水器后部的 1-1/2 英寸塞子或接入 3003094。
康明斯V8-265 (785), V-903, VT-903	3/4 英寸散熱器下水管	左后無孔封頭的底塞 (1 英寸螺紋)。
康明斯V6 (352) (378) V8 (470) (504) (555)	3/4 英寸散熱器下水管	水套左側專用蓋。
康明斯K6	散熱器下水管	機油冷卻器。
康明斯KV2300 & KV3067	如果使用再循環泵，則需使用雙加熱器（缸體每側一個）
康明斯V12-1710	散熱器下水管	發動機缸體。

使用尺寸為 16 號的最小軟管。為增加冷卻液流量和加熱器效率，需使用 20 號軟管。

冷卻液加熱器保險絲

115 V

20 A 保險絲 - 最高瓦特數 2250

25 A 保險絲 - 最高瓦特數 2875

30 A 保險絲 - 最高瓦特數 3450

230 V

20 A 保險絲 - 最高瓦特數 4600

25 A 保險絲 - 最高瓦特數 5750

30 A 保險絲 - 最高瓦特數 6900

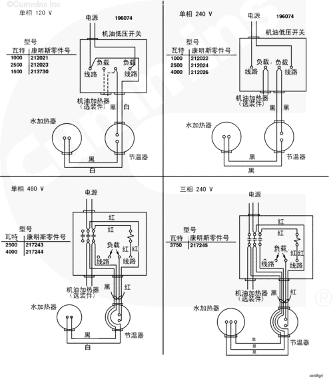

圖 4. 康明斯箱式冷卻液加熱器接線圖。

蓄電池箱加熱 - 全部應用

蓄電池箱加熱能夠通過以下途徑實現，如來自駕駛室、燃油燃燒式駕駛室加熱器的熱的新鮮空氣，來自發動機冷卻系統的熱的排氣和熱的液體。

康明斯電熱式蓄電池加熱器

熱電阻條安裝在電池箱的一側。布置元件，分散蓄電池附近的熱量，避免出現聚熱點。有 C ummins® 零件號 143519、額定值為 120 伏、285 瓦的電熱絲式加熱器可供選用。可從康明斯公司 C olumbus, Indiana, U.S.A. 47201 處購得。有 C ummins Filtration™ 零件號 259262、額定值為 150 伏、200 瓦的典型蓄電池加溫器墊可供選用。可從 C ummins Filtration™ 分公司，康明斯公司 C ookville, Tennessee, 38501 處購得。參考圖 5。蓄電池溫度不得超過 58° C [125°F]。使用可用的外部電源；這種蓄電池負載會很快排出。在所有類型的加熱器中，自動恒溫控制必須要予以配備以防蓄電池過熱。

圖 5. 康明斯電熱式蓄電池加溫器。
