康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機挺桿
安裝
使用裝配潤滑劑（零件號 3163087）或等同物潤滑挺桿。
在安裝凸輪軸之前，穿過發動機底部安裝挺桿。
如果重復使用該挺桿，必須在拆卸挺桿的相同的位置進行安裝。
注: 任何時候使用新挺桿時，都必須更換推桿。

康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機凸輪軸
安裝
將裝配潤滑劑（零件號 3163087）涂抹在后凸輪軸孔內。

用裝配潤滑劑（零件號 3163087）潤滑凸輪軸凸輪、軸頸和止推墊圈。

使用齒輪拉拔器（維修工具零件號 ST647）或等同工具連接到安裝了凸輪軸齒輪的凸輪軸端，以便作為手柄使用。這將起到適當的杠桿作用，易于安裝凸輪軸。

  注意
在安裝凸輪軸之前，確認挺桿完全插入挺桿孔內。如果挺桿沒有完全插入，在安裝期間可能會損壞凸輪軸和/或挺桿。
注: 為了清晰地顯示，下面圖示中的發動機是垂直向上放置的。

  注意
不要強行將凸輪軸裝入凸輪軸孔中，否則會損壞凸輪軸襯套。
安裝康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機凸輪軸。輕輕推進時，旋轉凸輪軸并小心地讓凸輪軸穿過凸輪軸襯套。當每個凸輪軸軸頸都通過襯套時，凸輪軸稍微下沉，凸輪軸凸輪便固定在襯套中。旋轉凸輪軸將使凸輪脫離襯套束縛，從而可以安裝凸輪軸

安裝康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機止推板。
安裝康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機止推板螺釘。
扭矩值:  24  n.m  [212 in-lb]

將裝配潤滑劑（零件號 3163087）涂抹到前曲軸孔內

用裝配潤滑劑（零件號 3163087）潤滑凸輪軸凸輪、軸頸和止推板

  注意
在安裝凸輪軸之前，確認挺桿完全插入挺桿孔內。如果挺桿沒有完全插入，在安裝期間可能會損壞凸輪軸和/或挺桿。
注: 為了清晰地顯示，下面圖示中的發動機是垂直向上放置的。

  注意
不要強行將凸輪軸裝入凸輪軸孔中，否則會損壞凸輪軸襯套。
安裝康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機凸輪軸。輕輕推進時，旋轉凸輪軸并小心地讓凸輪軸穿過凸輪軸襯套。當每個凸輪軸軸頸都通過襯套時，凸輪軸稍微下沉，凸輪軸凸輪便固定在襯套中。旋轉凸輪軸將使凸輪脫離襯套束縛，從而可以安裝凸輪軸

 注意
為了避免損壞發動機，凸輪軸必須能夠旋轉自如。
在康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機凸輪軸齒輪與曲軸齒輪嚙合之前，檢查凸輪軸是否容易旋轉。安裝正確時，凸輪軸必須旋轉自如。

按圖示對準正時標記，完成凸輪軸安裝。

安裝康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機止推板。
安裝止推板螺釘。
扭矩值:  24  n.m  [18 ft-lb]

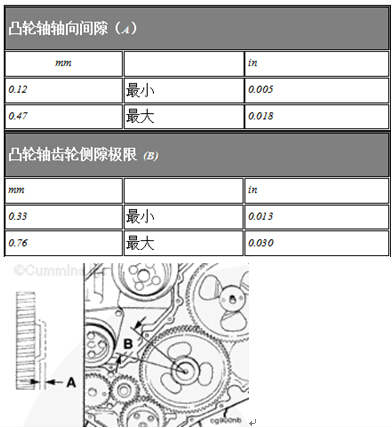

使用量規（零件號 3824564）和磁性底座（零件號 3377399），核實凸輪軸的側隙和軸向間隙正確。


217929康明斯推桿用于以下康明斯發動機：
NTA855GM康明斯發動機
NTA855C250康明斯發動機
NTA855C360康明斯發動機
NTA855M350康明斯發動機
NTA855G1G2康明斯發動機
NTA855G4康明斯發動機
NT855M300康明斯發動機
NT（A）855C康明斯發動機
K19康明斯凸輪軸從動件凹頭213559
NTNH康明斯滾輪銷214745
NTNH康明斯氣門推桿217929
NTNH康明斯滾輪銷219107
NTNH康明斯從動件軸42443
NTNH康明斯凸輪從動件軸47962
V28康明斯推桿116541
K19康明斯氣門隨動臂205069
K19康明斯氣門滾輪銷205071
K19康明斯氣門滾輪銷205071
K19康明斯凸輪從動件總成205074
K19康明斯凸輪從動件蓋205256
K19康明斯從動件軸205301
K19康明斯滾輪鎖緊鋼絲205438
K19康明斯推桿205492
K19康明斯噴油從動件206231
K19康明斯噴油從動件206232
K19康明斯噴油推桿206234
K19康明斯凸輪從動件蓋206860
NTNH康明斯從動件軸4796-2
NTNH康明斯凸輪被動件室3000098
NTNH康明斯滾輪銷3002069
K19康明斯從動件滾輪3005919
NTNH康明斯噴油滾輪3005920
K38康明斯凸輪從動件滾輪3007120
K19康明斯滾輪3007121
K19康明斯凸輪從動件總成3008426
K19康明斯噴油從動件3008427
NTNH康明斯推桿3008885
K19康明斯凸輪從動件蓋3009631
NTNH康明斯凸輪被動件室3010158
康明斯滾輪3012141
NTNH康明斯滾輪銷3013330
NTNH康明斯滾輪銷3013331
NTNH康明斯隨動臂3014585
NTNH康明斯隨動臂3015571
K38康明斯凸輪從動件滾輪3016825
K19康明斯滾輪3016826
NTNH康明斯凸輪被動件室3016887
NTNH康明斯從動件軸3017031
NTNH康明斯隨動臂3017041
K19康明斯噴油推桿3017961
M11康明斯凸輪軸從動件3018103
NTNH康明斯從動件室3018584
NTNH康明斯推桿3027214
K19康明斯噴油從動件3028087
K19康明斯凸輪從動件總成3028088
L10康明斯滾輪3028098
L10康明斯凸輪從動件3028100
L10康明斯從動軸支架3028202
L10康明斯凸輪從動件支座3028204
L10康明斯從動件軸3028205
M11康明斯凸輪軸從動件3029920
L10康明斯從動軸支架3031918
L10康明斯凸輪從動件支座3031920
NTNH康明斯推桿3032681
L10康明斯氣門凸輪從動件3033291
L10康明斯滾輪3033293
L10康明斯凸輪從動件3033294
K19康明斯從動件滾輪3036933
NTNH康明斯噴油滾輪3036934
NTNH康明斯隨動臂3036935
K19康明斯凸輪從動室蓋3037952
L10康明斯滾輪3038178
K19康明斯噴油從動件3039163
K19康明斯凸輪從動件總成3039164
V28康明斯推桿3046419
NTNH康明斯氣門推桿3046420
NTNH康明斯推桿3046430
NTNH康明斯隨動臂3056566
NTNH康明斯凸輪軸從動件3056567
NTNH康明斯隨動臂3056568
K19康明斯推桿3057139
K19康明斯滾輪3062141
L10康明斯從動軸支架3064582
L10康明斯從動軸支架3064582
L10康明斯凸輪從動件總成3064619
NTNH康明斯從動件軸3065125
L10康明斯推桿3067830
M11康明斯推桿3068390
K19康明斯凸輪從動件3072420
M11康明斯滾輪3073651
K50康明斯凸輪從動件軸3077538
K19康明斯凸輪從動件3078180
K38康明斯從動件滾輪銷3078181
K19康明斯從動件軸3078218
M11康明斯隨動臂3079589
M11康明斯噴油隨動臂3079590
NTNH康明斯滾輪3081248
NTNH康明斯滾輪3081248
NTNH康明斯滾輪3081248
NTNH康明斯滾輪3081248
NTNH康明斯凸輪軸從動件3081250
NTNH康明斯凸輪軸從動件3081251
K19康明斯凸輪從動件3081411
K38康明斯從動件滾輪銷3081412
K19康明斯凸輪從動件3081413
M11康明斯滾輪3161423
M11康明斯噴油隨動臂3161473
L10康明斯凸輪從動件總成3161475
L10康明斯凸輪從動件3161477
康明斯凸輪從動件軸3165125
B系列康明斯推桿3284377
M11康明斯噴油隨動臂3328628
L10康明斯凸輪從動件總成3328630
L10康明斯凸輪從動件3328671
M11康明斯噴油隨動臂3417645
L10康明斯從動件軸3417766
L10康明斯從動件軸3417769
康明斯NT855-氣門凸輪從動件3418532
康明斯噴油從動件總成3418533
康明斯凸輪從動件總成3418660
K19康明斯凸輪從動件蓋3628755
K19康明斯凸輪從動室蓋3628756
K19康明斯滾輪3635815
K19康明斯噴油從動件3635816
K19康明斯凸輪從動件3635817
K19康明斯凸輪從動件3642502
K19康明斯噴油從動件3642503
K19康明斯滾輪3642505
K19康明斯噴油從動件3655377
K19康明斯噴油從動件3655377
K19康明斯氣門隨動臂3655378
康明斯氣門從動桿分總成3655429
康明斯噴油凸輪從動桿分總成3655430
L10康明斯從動軸支架3818859
L10康明斯氣門凸輪從動件3821160
L10康明斯凸輪從動件3821162
L10康明斯凸輪從動件3895485
L10康明斯凸輪從動件總成3895486
L10康明斯滾輪3895488
M11康明斯滾輪3895489
M11康明斯噴油隨動臂3895491
L10康明斯從動件軸3895599
L10康明斯從動件軸3895833
L10康明斯凸輪從動件支座3896668
ISL康明斯氣門推桿3901647
B系列康明斯推桿3901898
B系列康明斯推桿3904364
ISL康明斯氣門推桿3904382
B系列康明斯推桿3904679
ISL康明斯氣門推桿3905194
B系列康明斯推桿3923262
K19康明斯噴油滾輪銷4009247
K19康明斯氣門滾輪銷4009248
K38康明斯從動件滾輪銷4009479
K19康明斯噴油滾輪銷205068
B系列康明斯推桿A3904679
K19康明斯從動件軸AR10626
K19康明斯凸輪從動件AR10627
NTNH康明斯氣門推桿AR11780
NTNH康明斯推桿AR11781
NTNH康明斯隨動臂AR11783
V28康明斯推桿BM49804
B系列康明斯推桿C3905194
219107滾輪銷主要用于以下設備
53[S5動452i量4Mi090]63c
219107康明斯滾輪銷用于以下康明斯發動機：
NTA855GM康明斯發動機滾輪銷219107
NTA855GM康明斯發動機滾輪銷219107
NTA855C250康明斯發動機滾輪銷219107
NTA855C360康明斯發動機滾輪銷219107
NTA855M350康明斯發動機滾輪銷219107
NTA855G1G2康明斯發動機滾輪銷219107
NTA855G4康明斯發動機滾輪銷219107
NT855M300康明斯發動機滾輪銷219107
NT（A）855C康明斯發動機滾輪銷219107
4083877V28發動機總成滾輪
205438KTA19發動機總成滾輪鎖緊鋼絲
107695KTA50G3G8G9發動機總成滾輪銷
205068KTA19發動機總成滾輪銷
205071KTA19發動機總成滾輪銷
219107NTA855GM發動機總成滾輪銷
3028105LT,LTA10發動機總成滾輪銷
3028106LT,LTA10發動機總成滾輪銷
3029920M11C350E20發動機總成滾輪銷
3074164N14發動機總成滾輪銷
3075027N14發動機總成滾輪銷
3081533QSK19發動機總成滾輪銷
3082431QSK45發動機總成滾輪銷
3092502QST30發動機總成滾輪銷
3166388N14發動機總成滾輪銷
3166428N14發動機總成滾輪銷
3328457L10發動機總成滾輪銷
3335341L10發動機總成滾輪銷
3335342ISM發動機總成滾輪銷
3335343ISM發動機總成滾輪銷
3335372ISM發動機總成滾輪銷
3335423ISM發動機總成滾輪銷
3335470ISM發動機總成滾輪銷
3335512ISM發動機總成滾輪銷
3335519ISM發動機總成滾輪銷
3335534ISM發動機總成滾輪銷
3335548ISM發動機總成滾輪銷
3335550ISM發動機總成滾輪銷
3335561ISM發動機總成滾輪銷
3335562ISM發動機總成滾輪銷
3335571ISM發動機總成滾輪銷
3335586ISM發動機總成滾輪銷
3412922N14發動機總成滾輪銷
3679487S15發動機總成滾輪銷
3679869S15發動機總成滾輪銷
3680173S15發動機總成滾輪銷
4009247KTA50G3G8G9發動機總成滾輪銷
4009248KTA19發動機總成滾輪銷
4009479KTA50G3G8G9發動機總成滾輪銷
