卡特3406發動機氣門間隙調整全攻略
一、卡特3406發動機簡介

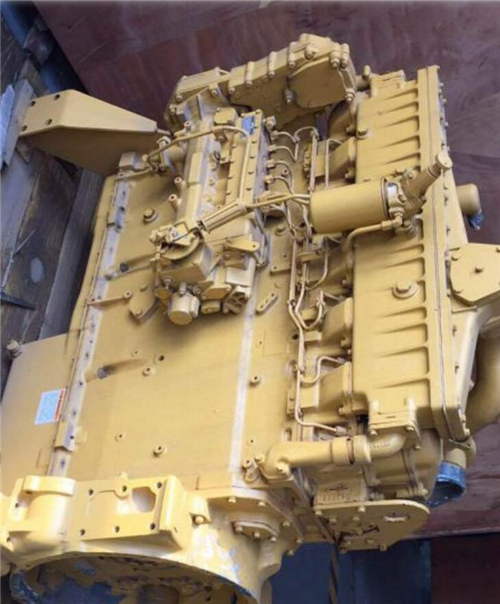

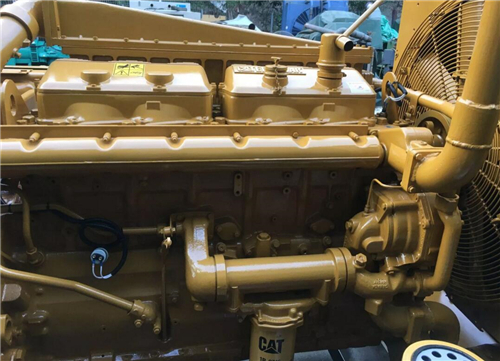

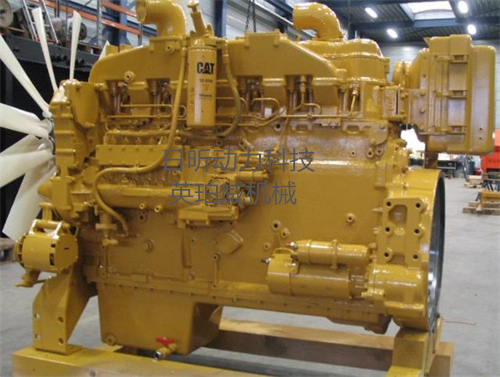

卡特3406發動機作為卡特彼勒旗下一款經典的六缸柴油發動機，憑借其強大的動力、出色的可靠性和耐用性，在眾多領域廣泛應用。從大型挖掘機、推土機等工程機械，到長途運輸的重型卡車，再到為建筑工地、礦山等場所提供電力的發電機組，都能看到它的身影 。
這一發動機采用先進的燃油系統和渦輪增壓技術，不僅能輸出強勁動力，還具備較好的燃油經濟性。其排量為14.6升，最大功率可達347kW，最大扭矩為2256?！っ?，在1800 - 2100rpm的額定轉速區間內，能為設備穩定提供強大的驅動力，滿足各類嚴苛工況的需求。
而氣門間隙，作為發動機配氣機構中的關鍵參數，對卡特3406發動機的性能有著舉足輕重的影響。它是指氣門與搖臂之間預留的間隙，其大小直接關乎發動機的進氣和排氣效果。若氣門間隙過大，會導致金屬間撞擊聲明顯，加速配氣機構零件磨損，同時減少進、排氣量，使動力顯著下降，油耗增加。氣門間隙過小，零件受熱膨脹后會使氣門關閉不嚴，造成氣缸漏氣、壓縮不足，引發怠速不穩、加速無力、易熄火等問題，甚至可能損壞氣門搖臂和凸輪軸等部件 。所以，保持合適的氣門間隙，是確保卡特3406發動機穩定、高效運行的關鍵。

二、調整前的準備工作
（一）工具準備
調整卡特3406發動機氣門間隙，需要準備一系列專業工具 。厚薄規必不可少，它能精確測量氣門間隙，我們要選擇精度為0.01mm的，以滿足卡特3406發動機氣門間隙調整對精度的嚴苛要求。在調整過程中，14mm套筒扳手用于拆卸和安裝氣門搖臂上的鎖緊螺母，確保操作時扭矩準確，保障維修質量。而螺絲刀則主要用于松開或擰緊調整氣門間隙的調整螺釘，通過精準旋轉調整螺釘，改變氣門與搖臂間的間隙大小。
（二）安全防護
在進行氣門間隙調整作業前，務必做好安全防護措施。要穿戴好防護手套，它能有效防止手部在接觸發動機部件時被燙傷、劃傷。安全帽也不可或缺，防止在發動機周邊作業時，上方可能掉落的零部件砸傷頭部。
發動機周邊存在諸多潛在危險。發動機表面溫度較高，若不小心觸碰，極易造成燙傷。運轉部件在發動機未完全停止運轉時，可能會卷入衣物、工具等，引發嚴重事故。所以，在開始調整工作前，必須確保發動機已完全停止運轉，并采取措施防止其意外啟動。
（三）發動機狀態確認
調整氣門間隙時，發動機需處于冷機狀態 。這是因為發動機工作時，各部件會因受熱而膨脹。氣門、氣門座、搖臂等配氣機構部件也不例外，受熱膨脹后，氣門間隙會發生變化。若在熱機狀態下調整氣門間隙，待發動機冷卻后，氣門間隙會變小，無法達到理想的工作間隙。冷機狀態下調整氣門間隙，能確保各部件在正常工作溫度范圍內，都能保持合適的氣門間隙，使發動機的配氣相位精準，保證進氣和排氣效果，為發動機穩定運行奠定基礎。

三、卡特3406發動機氣門間隙調整詳細步驟
（一）找到關鍵位置
打開發動機的氣門室蓋，這一步能讓我們直接接觸到氣門搖臂等部件，為后續調整工作創造條件。氣門室蓋通常由多個螺栓固定，使用合適的套筒扳手，按照對角線順序依次松開螺栓，取下氣門室蓋時要小心，避免損壞密封墊 。
找到發動機上的正時孔，它一般位于發動機前端的飛輪殼或曲軸皮帶輪附近，是一個用于確定發動機正時的關鍵小孔。同時，找到與之對應的螺塞，螺塞用于封閉正時孔，在調整氣門間隙時需要將其拆卸下來 。
（二）確定一缸壓縮沖程上止點
準備好一根與正時孔匹配的正時螺栓。將正時螺栓插入正時孔，然后使用工具緩慢轉動曲軸。轉動曲軸時，需密切關注正時螺栓的情況。當正時螺栓能夠順利插入正時孔中，且此時一缸的搖臂可以輕松上下擺動，進排氣門均處于關閉狀態，同時轉動推桿也能輕松轉動，這就表明發動機處于一缸壓縮沖程上止點 。
在操作過程中，如果不小心轉過了正時位置，千萬不要慌張。應反方向轉回至少30度，然后再按正方向緩慢盤車。這是為了消除正時齒輪之間的嚙合間隙，確保我們找到的一缸壓縮沖程上止點位置準確無誤 。
（三）調整第一組氣門間隙
依據卡特3406發動機的工作順序和氣門調整規律，在一缸處于壓縮沖程上止點時，需要調整一缸的進排氣門，以及二缸進氣門、三缸排氣門、四缸進氣門、五缸排氣門的間隙 。
以一缸進氣門為例，將厚薄規插入氣門桿與搖臂之間，測量當前的氣門間隙。若間隙不符合標準值（進氣門標準間隙一般為0.38mm），就需要進行調整。使用14mm套筒扳手松開搖臂上的鎖緊螺母，再用螺絲刀轉動調整螺釘。順時針轉動調整螺釘，氣門間隙會變??；逆時針轉動，間隙則會增大。一邊轉動調整螺釘，一邊用厚薄規測量，直到氣門間隙達到0.38mm 。
調整好間隙后，用套筒扳手擰緊鎖緊螺母，擰緊過程中要保持調整螺釘位置不變，防止間隙再次變動。之后，再次使用厚薄規檢查氣門間隙，確保調整后的間隙準確無誤 。按照同樣的方法，依次對二缸進氣門、三缸排氣門、四缸進氣門、五缸排氣門的間隙進行測量與調整，保證各氣門間隙均符合標準（排氣門標準間隙一般為0.76mm ）。
（四）調整第二組氣門間隙
完成第一組氣門間隙的調整后，卸下正時螺栓，然后逆時針轉動飛輪360度。再次將正時螺栓插入正時孔，此時發動機處于六缸壓縮沖程上止點，需要調整剩余的第二組氣門，即二缸排氣門、三缸進氣門、四缸排氣門、五缸進氣門、六缸進排氣門的間隙 。
以二缸排氣門為例，像之前一樣，用厚薄規測量氣門間隙，若不符合0.76mm的標準值，松開鎖緊螺母，通過轉動調整螺釘進行調整。調整完畢后擰緊鎖緊螺母，并用厚薄規復查。按照這樣的流程，逐一完成三缸進氣門、四缸排氣門、五缸進氣門、六缸進排氣門的間隙調整，確保所有氣門間隙都符合卡特3406發動機的標準要求，使發動機的配氣機構能夠正常、高效地工作 。

四、調整過程中的注意事項
（一）操作規范
在調整氣門間隙時，嚴格按照操作步驟進行至關重要 。每個步驟都經過嚴謹設計，若隨意跳過或顛倒，可能會導致調整不準確，甚至損壞發動機部件。比如在松開或擰緊鎖緊螺母和調整螺釘時，一定要使用合適的工具，并且用力要均勻。過度擰緊螺母，可能會使螺紋滑絲，導致搖臂無法固定，氣門間隙再次變動。而擰松螺母時若用力過猛，可能會使螺母突然松動，造成工具滑落，不僅可能損壞工具，還可能對操作人員造成傷害。在使用厚薄規測量氣門間隙時，要小心插入，避免彎折厚薄規，影響測量精度 。
（二）間隙數值準確性
氣門間隙的數值必須準確無誤 。這一數值是根據發動機的設計要求和工作特性確定的，直接關系到發動機的性能。若進氣門間隙過大，會使進氣量不足，燃油無法充分燃燒，導致發動機動力下降、油耗增加。排氣門間隙過大，會造成排氣不暢，廢氣殘留，影響發動機的正常換氣。若氣門間隙過小，如前面所述，發動機工作時零件受熱膨脹，會使氣門關閉不嚴，引發漏氣、功率下降等一系列問題。為保證數值準確，在測量過程中，要多次測量取平均值。同時，使用的厚薄規必須經過校準，確保測量工具的精度可靠，只有這樣，才能使調整后的氣門間隙符合發動機的工作要求 。
（三）其他細節
在調整氣門間隙前，務必清理發動機周邊的雜物 。發動機艙內可能會有灰塵、小石子、金屬屑等雜物，若在調整過程中，這些異物掉入發動機內部，進入氣門、活塞等部件之間，會加劇零件磨損，影響發動機正常工作。嚴重時，可能會導致發動機故障，如氣門卡滯、活塞劃傷等。所以，在打開氣門室蓋前，要仔細清理周圍區域，可用壓縮空氣吹凈灰塵，用抹布擦拭干凈油污。在操作過程中，也要時刻注意，防止工具、零件等不慎掉入發動機內部 。

五、調整后的檢查與驗證
（一）復查氣門間隙
完成所有氣門間隙的調整后，要再次復查氣門間隙。用厚薄規依次對每個氣門間隙進行測量，這一步不能省略或敷衍。測量時，要確保厚薄規插入氣門桿與搖臂之間的位置準確，輕輕拉動厚薄規，感受其阻力。若阻力過大或過小，都表明氣門間隙可能存在偏差，需要重新調整。比如在復查過程中，發現某一排氣門間隙測量值為0.85mm，大于標準的0.76mm，那就需要重新松開鎖緊螺母，微調調整螺釘，使間隙恢復到標準值 。只有經過復查，才能保證每個氣門間隙都精準無誤，為發動機的穩定運行筑牢根基。
（二）啟動發動機檢查
復查氣門間隙后，便可啟動發動機進行檢查。啟動發動機時，注意觀察啟動是否順暢，有無異常抖動或延遲。若啟動困難，可能是氣門間隙調整不當影響了發動機的正常進氣和排氣，導致燃燒不充分，進而影響啟動性能。
發動機啟動后，站在發動機旁仔細聆聽聲音。正常情況下，發動機運轉聲音應平穩、均勻，無明顯的異常聲響。若聽到有“噠噠噠”的清脆金屬撞擊聲，且聲音頻率與發動機轉速相關，那就很可能是氣門間隙過大，搖臂與氣門之間的撞擊聲過大。要是聽到有“嘶嘶”的漏氣聲，則可能是氣門間隙過小，導致氣門關閉不嚴，氣缸出現漏氣現象。
同時，觀察發動機的運行狀態，查看發動機轉速是否穩定，有無忽高忽低的情況。穩定的轉速是發動機正常工作的重要標志。若轉速不穩定，可能是氣門間隙問題導致發動機進氣、排氣不均勻，使燃燒過程不穩定，從而影響轉速穩定性 。還可以留意發動機的尾氣排放情況，正常的尾氣應是無色或略帶淡灰色的。若尾氣顏色過黑，說明燃油燃燒不充分，可能與氣門間隙調整不當有關，影響了進氣量，使燃油無法與充足的空氣混合燃燒 。通過啟動發動機后的多方面檢查，能進一步驗證氣門間隙調整是否成功，確保發動機處于良好的工作狀態 。

六、總結
卡特3406發動機氣門間隙的調整，雖步驟繁雜，但只要我們掌握了正確方法，準備好工具，嚴格遵循操作流程，就能順利完成。調整過程中，安全防護不能忘，操作規范要牢記，間隙數值務必精準 。調整后的細致檢查也至關重要，它能確保我們的調整工作萬無一失。希望大家通過這篇文章，對卡特3406發動機氣門間隙的調整有更深入的理解。如果你的卡特3406發動機出現氣門間隙相關問題，不妨親自嘗試調整，相信你定能收獲滿滿成就感，讓發動機重新煥發出強勁動力 。
