威爾信柴油發電機檢修及試驗

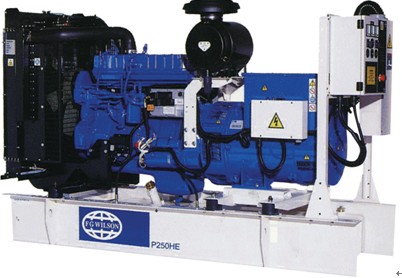

一.威爾信自動化柴油發電機組簡介

•         英國威爾信公司是歐洲最大的柴油發電機組制造商。威爾信柴油發電機組通過ISO9001國際質量體系認證，符合歐共體“CE”標準。

•         威爾信柴油發電機組所配的柴油機一般為四沖程、水冷式增壓、高速（1500r/min）型，由英國泊金斯   勞斯萊斯生產，發電機及控制系統由英國威爾信史丹福生產，絕緣等級為H級，效率均在93%以上，勵磁方式為無刷勵磁，AVR電壓控制，防護等級為IP22，威爾信發電機具有重量輕、油耗低噪聲低，震動小、安裝方便等優點。

二.威爾信柴油發電機參數

E代表備用功率，此功率可作為應急電源，對非恒定負載提供連續電力供應。依照ISO8528-3標準，此型號機組的發電機已被調至最高許用功率，因而不允許過載運行。不帶E為長行功率，此功率可作為自備電源，對非恒定負載提供連續電力供應，對每年運行的時間沒有限制，并允許每12小時有1小時過載10%以內運行。

技術說明

•         1、發電機組
①柴油機：由英國制造，為直流電起動，自帶風扇水箱閉式循環冷卻。

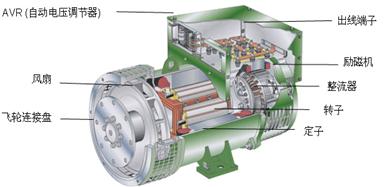

②發電機：由法國制造，為無刷自勵磁，H級絕緣，中性點直接接地，防護性能符合IP22/23(NEMA1)標準。
③控制屏：由威爾信原廠制造，可滿足基本操控要求，并可方便升級。
④安全保護：發電機設有短路保護，超負載保護，由隨機之MCCB(ACB)3極(或4極)斷路器執行。

⑤機組技術指標：符合ISO3046、ISO8528、BS4999、BS5000、BS5514、BS7689以及ISO9001等國際和國家質量標準，并符合ISO14001國際環保標準。
2、機組帶12V或24V鉛酸高能蓄電池及充電機，可供6次連續起動。
3、P900E1以下機組帶底座式日用(6小時以上)油箱。
4、機組附有工業型消聲器、機座減振器、膨脹減振喉及簡單安裝材料。

5、采用干式筒型空氣濾清器及殼式機油、柴油濾清器，可方便更換。

6、機組采用一體式結構，底座選用高強度鋼材，旋轉部位加防護罩。

三.發電機的維護與保養

•         1.定期保養：

•         所有柴油發動機首次運行50h后需要更換潤滑油及濾清器。之后，每運行10h或一個月：檢查機油油位，且不可將不同廠家不同品種的潤滑油混合使用，檢查冷卻水水位。

•         每運行30h：新傳動皮帶首次嵌入運轉20h后，應檢查傳動皮帶的松緊程度，以后每40h檢查一次，保持風扇皮帶及充電器皮帶松緊適中。

•         每運行400h：更換機油及機油濾清器，柴油濾清器，清理噴油嘴并檢查氣門間隙，每2000h后，清理噴油嘴及檢查氣門間隙。

•         2.機組預防性的保養：

•         發電機應保持清潔，不可讓燃油或潤滑油等積在里或外的任何表面，或在任何的吸聲材料上面、下面或周圍。應用工業用水溶液來清潔機器的表面，而不用可燃性的溶液作清潔劑。交流發電機無日常保養要求，然而應定期檢查交流發電機的線圈情況及定期清潔。

•         3.柴油發電機在日常運行中，常見故障的檢修請注意以下幾點：
（1）.發電機不能起動：
①檢查蓄電池電壓是否達到額定電壓DC12V（視不同電壓等級而定）。

•         因為發電機平時處于自動狀態時其電子控制模塊ECM對整個機組狀態的監視與EMCP控制面板之間的聯絡都是要靠蓄電池供電維持。當外部的蓄電池充電器出現故障時，蓄電池電量得不到補充引起電

•         壓下降。此時必須對蓄電池充電處理。充電的時間視蓄電池的放電情況及充電器的額定電流而定。情況緊急一般更換蓄電池。蓄電池使用時間較長容量嚴重下降時，即使達到額定電壓也無法起動。此時必須更換蓄電池。

•         ②檢查蓄電池接線柱與連接電纜線是否接觸不良。
蓄電池電解液在平時保養時如補充過多，易溢出蓄電池表面腐蝕接線柱增大了接觸電阻使電纜線接不良。

•         此種情況可用砂紙打磨接線柱與電纜接頭的腐蝕層后重新緊固螺絲充分接觸即可。

•         ③起動馬達的正負極電纜線會產生接線不牢，因為在發電機運行時產生震動使接線松馳造成接觸不良。
起動馬達故障的機率較少，但也不能排除，判斷起動馬達的動作情況可在起動發動機的瞬間用手摸起動馬達的外殼，如果起動馬達無動靜而且外殼冰冷，說明馬達未動作。或是起動馬達嚴重發燙，有股刺激的焦味，這時馬達線圈已燒毀。修復馬達需較長時間建議直接更換。

•         ④燃油系統中有空氣引起。
這是較常遇到的故障，通常是在更換燃油過濾器濾芯時處理不當（如更換燃油過濾器濾芯后未進行排氣工作）引起空氣進入。空氣隨燃油進入管道后，使管道內的燃油含量減少，壓力降低，不足使噴油器打開噴嘴達到10297Kpa以上的高壓噴油霧化導致發動機無法起動。此時需進行排氣處理，待燃油輸送泵進油壓力達到345Kpa以上時即可。

（2）.冷卻水溫度偏高
①通常是冷卻水箱散熱器表面不清潔引起。
灰塵大的環境易堵塞散熱器表面或在機組運行時有雜物被冷卻風扇吸至水箱處擋住通風而使散熱不良。用水清洗水箱散熱器表面或清除雜物后即可解決。（日常要注意保持機房內的環境清潔）

•         ②冷卻水箱內冷卻液不足。
需要檢查清楚冷卻水流失的原因，查看冷卻水箱與機身各冷卻水管道有無泄漏情況，如有泄漏應即修復。然后補充冷卻液至正常液位。

•         ③發電機在使用較長時間后冷卻風扇的皮帶會逐漸老化變得毫無彈性或某條皮帶斷裂造成冷卻風扇失去正常的吹風能力。這時需重新更換冷卻風扇的皮帶，更換時應該整組皮帶一起更換而不是只換其中的某一條。新舊皮帶的彈性有很大的差別，

•         發電機在運行時冷卻風扇受到較大的離心力和空氣剪切力，一組皮帶之間彈性差別大不易帶動冷卻風扇運轉，風扇葉片易失去平衡。而冷卻風扇與護鋼、冷卻水箱之間的匹配較精細，平衡度的變化有可能會使風扇發生碰撞，最后三器件都會遭到損壞。
另外一種情況是冷卻風扇的皮帶輪軸承磨損后下垂引起皮帶松弛，影響吹風能力。只要平時保養時對冷卻風扇皮帶輪軸承足夠潤滑都可避免。

•         ④冷卻水泵故障導致冷卻水不循環而使水溫升高。
這是由于水泵使用時間較長后內部齒輪磨損泄漏造成。本故障在備用油機中也較少見。這時只能聯系廠商修復或更換水泵。
⑤節溫器故障不能張開，使冷卻水水溫變化時不能改變冷卻水的循環路徑，控制進入散熱水箱冷卻水的流量，達到調節冷卻強度目的。此時需要更換節溫器。

•         ⑥使用不合要求的冷卻液使冷卻水管道積有水垢、鐵銹之類等物阻礙冷卻水的循環引起水溫升高。
冷卻液應該由水和防凍液或水和防銹液混合組成，其中水的PH值應該在6－8之間，通常選用純凈水。對于已嚴重沉積或堵塞的冷卻系統，最好以每7升冷卻系統的容積加0.5升的清潔劑的比例，與清水混合，開機運行90分鐘循環冷卻水清冼后，再用清水循環清冼，以免殘留在管道內的清潔劑腐蝕管道。

•         （3）.發電機排氣冒黑煙
①使用燃油的質量差，含雜質多。
雜質堵塞了噴油嘴使氣缸內不能完全燃燒引起黑煙；另外發動機噴油嘴噴射時壓力大，某些細硬雜質會劃傷噴油嘴內壁。在噴嘴被劃傷后就改變了噴油的精度，損壞了噴油嘴，對發動機傷害很大。如噴油嘴被損壞后，即使使用合格的燃油也會同樣冒黑煙。所以對燃油的質量一定要把好關，選用合格的燃油有利于發動機的使用壽命。

•         ②環境灰塵雜物多，空氣濾芯嚴重堵塞。
空氣進氣濾芯堵塞后造成氣缸燃燒空氣不足，燃燒不完全。要清潔或更換空氣濾芯，并維持環境的清潔。
③發動機的噴油正時不對。
發動機各個氣缸的工作是要靠它噴油時間的標定，即活塞在做功過程需與噴油相對應，兩者之間的時間差會引起燃燒不完全出現黑煙。這種情況就要調整發動機噴油正時與氣門間隙。

•         （4）.發電機排氣冒藍煙
①一般都是濾清器中機油過多（在保養時機油添加過多）引起，減少機油至規定液位可解決。
②活塞環卡死或磨損過多，彈性不足使機油泄漏進入燃燒室燃燒所致。這需要清洗活塞環或更換泄漏部分的活塞環。

•         （5）.發電機排氣冒白煙
①燃油系統中含有水分引起。可對儲油箱底部進行排放，查看有無水分。

•         ②氣缸氣門磨損后對氣流產生變化這時會排出帶煙圈的白煙。此時必須要更換磨損部件。
③噴油嘴噴油霧化不良，柴油霧滴在燃燒室未燃燒。必須檢查噴油嘴，調整至規定的噴油壓力。

•         為了獲得機組最大的運行安全性和使用壽命，對機組定期進行維護保養是必要的，如果能遵守機組維護保養的相關條例，就可保證機組的性能。正確識別柴油發電機組機身上的標識（圖形、文字、警告等），對維護保養的正確性及操作使用的安全性有著很大的幫助。對機組進行維護保養時，必須在停機下進行，而且需要將機組啟動電池負極電纜拆除，以確保機組不會誤啟動。

四.機組運行操作

•         1.開機前的檢查與準備：

•         在開機前，保持機房內通風、清潔，并使空氣流動排煙管暢通，檢查前應將控制面板的開關關掉。

•         （1）把控制開關或鑰匙開關關掉。

•         （2）檢查發動機機油及冷卻水是否足夠，不夠時要加滿。

•         （3）檢查柴油數量，不足時應添加，當往油箱注油時，不可在附近抽煙或用火。

•         （4）檢查發動機皮帶的松緊度。

•         （5）檢查各連接口、螺絲或導管是否松動，如松動應擰緊或換掉。

•         （6）檢查電池電壓及其溶液。

•         （7）檢查或清潔控制面板和發電機上是否有灰塵堆積。

•         （8）檢查空氣濾清器的限流指針，如果堵塞就要更換過濾器。

•         （9）發電機周圍場地要清理，搬走不安全物件。排氣濾網要清潔。

•         （10）定期打開排泄沉積物閥門。

•         （11）檢查并處理整機燃料系統、冷卻系統及潤滑系統的三漏現象。

•         （12）確保發電機輸出電路開關在關的狀態。

•         2.啟動：

•         將控制開關旋轉至RUN，機組啟動，啟動時間一般不超過10s，機組有三次自啟動功能，不能多次啟動，再次啟動需機組完全停止運轉，以免蓄電池和啟動電機造成損壞。

•         3.啟動后的檢查：

•         （1）檢查機組電壓、電池電壓、頻率。（2）觀察機油壓力表是否在正常范圍。

•         （3）蓄電池電壓需要達到規定數值。

•         （4）頻率表指針應在50---52HZ之間。

•         若以上幾項不符合規定，則需停機檢查。

•         4.停機：

•         （1）正常停機，卸下負載，電源輸出開關至“OFF”檔，讓發電機空轉3---5min，此時應對機組做一次安全檢查。

•         （2）緊急停機：緊急停機適用于以下情況，活塞部件，運行部件被卡死或失靈；發電機內部冒煙嚴重，有焦糊味；嚴重超速，迅速切斷供油油路或堵塞進氣空氣回路。
